一定會有人問我怎麼使用,所以先敲一些簡易使用方法,這樣就可以開始充電了,進階的使用可用討論的方式.也歡迎補充說明.
先說明一下,我與FMA沒有什麼利益關係,我買的價格還比各位買的貴(郵資+稅),會介紹這台是我覺得不錯用.使用可以很簡單,可滿足只要拿來充放電的人,也可以很複雜,因為每個充電模式有近80個細項可用電腦做調整,適合進階的玩家.
**** PowerLab 8 快速使用 ***
[1]接上電源供應器(或電瓶/充電站/...)
使用DC24~32V輸出功率可達1008W.8S滿載使用時,供應器必須能提供最大1200W的功率.
使用DC12V則最大輸出功率為516W.8S滿載使用時,供應器必須能提供最大600W的功率.
不管充3S還是8S,最大充電流為40A.
[2]按任意鍵後,會出現 Power Source? (使用那種電源),使用[INC]或[DEC]切換,有兩種選擇
Battery(電瓶或充電站)
DC Power Supply(電源供應器)
請正確選擇,電源種類.
[3]開始充電:
使用[INC]或[DEC]鍵可選擇充電模式,若沒使用電腦更改,會發現有25個預設充電模式,其中第3個(HIGH POWER)可以用最大電流(40A)充電.
*請選擇任一模式(例如 3 HIGH POWER)
*接上電池:#如果要同時充兩個,每一片分壓板就插一個電池的分壓線,如果要同時充9個必須有9片
分壓板.香蕉插也是一個對一個.
#同時充多個電池必須CELL數相同(C數/容量/趟數不限),且不能混用電池(例如把Lipo跟A123
插在一起).
#使用T插或XT60請小心,最好用色筆做個記號,因為T插若插反無法插上沒錯,但用力插的時候
電極卻可能碰在一起,這樣會把充電器保險絲燒斷.
#同時充電的電池也儘量壓差不要太大,最好在0.2V以內,例如一個3.80V另一個就不要高於
4.00V.否則分壓板可能進入保護狀態.
#如果不想使用平衡功能可將平衡關掉,但分壓線還是要接,平衡關掉時PL8只用來偵測,
以免有人把6S當7S充或某片CELL有問題造成其他CELL過充而發生危險.
*按下[ENTER]鍵會依序詢問底下問題.也可長按[ENTER]跳過詢問直接充電(必須用電腦將QUICK START
選項打勾才能長按,這一台對安全實在有點龜毛)
Parallel Packs?(同時充幾個電池?):請回答電池數量(N=1個,或2~9P),這樣有關的數據會自動換算
,例如:mAh/內阻/電流/...
Set Charge Rate? (設定充電率):可以選擇100mA~40A之間的充電電流,也可以選擇1C,2C,3C這台會
自動偵測容量及可能C數以自動處理,不過速度沒有直接設電流這
麼快(因為偵測要時間).
Set Dsch. Rate? (設定放電電流):如果要放電時才要準確設定,否則不必理它.
START? (開始嗎?):會有底下幾種選擇,選好後按下[ENTER]
CHARGE ONLY(只要充電)
DISCHARGE ONLY(只要放電)
Reg DISCHARGE(將電池的電回存到電瓶),此選項只在選擇電池為電源才會出現.
MONITOR(充電器不會運作,只顯示電池狀態在LCD面板而已)
n CYCLE(跑n次循環,那個n可設定)
Use Banana Jacks? (有插香蕉插嗎?):如果沒插的話只會用分壓線來做平衡充電,電流範圍只能
100mA~3A之間.設很大也不會超過3A.因為分壓頭的線太細,
無法大電流.
接下來PL8會出現CHECKING PACK(檢查電池),然後出現電池CELL數及種類(LIPO/A123/...),若都沒問題按[ENTER]就開始充電了.
#若要停止充電,可按著[ENTER]不放就會停止
#按下[BACK]可回到上一頁,長按[BACK]會返回上一個主選項.

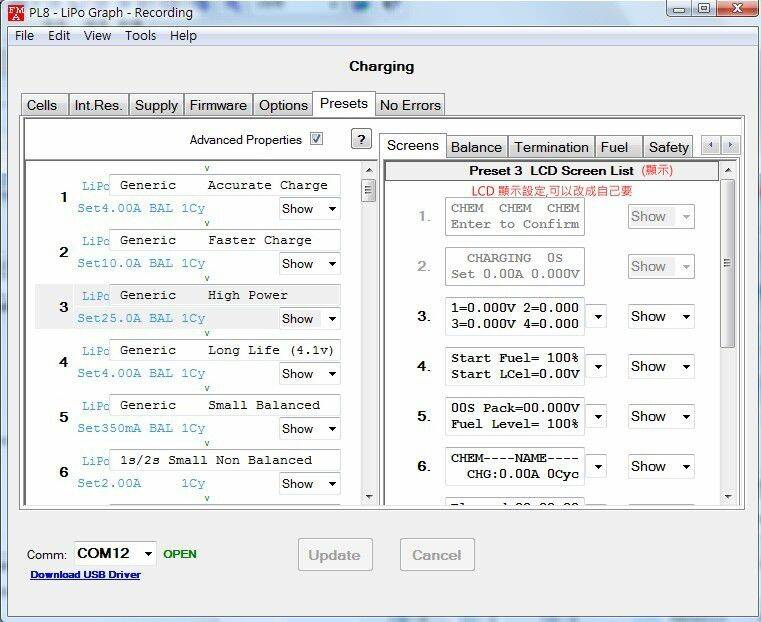

#[INC]或[DEC]用來選擇顯示的數據,若覺得畫面太複雜或頁次太多,可用電腦自訂顯示方式及頁面.
註:出廠預設的充電模式
1 Lipo Accurate Charge :一般充電(很準確)
2 Lipo Faster Charge :快速充電
3 Lipo High Power:高功率充電
4 Lipo Long Life (4.1v):長壽命充電(電池可以用比較久,但沒完全充飽,速度慢)
5 Lipo Small Balanced:小電流平衡模式
6 Lipo 1s/2s Small Non Balanced:1S或2S不接平衡分壓線充電
7 Lipo All Brands Storage Charge:儲存模式
8 A123 2300 mAh Accurate Charge:A123 一般充電(很準確)
9 A123 2300 mAh Faster Charge:A123 快速充電
10 A123 2300 mAh High Power :A123 高功率充電
11 A123 2300 mAh Non Bal. 1-5S:A123 1~5S不接平衡分壓線充電
12 A123 2300 mAh Non Bal 8s:A123 8S不接平衡分壓線充電
13 A123 1100 mAh Accurate Charge:A123 一般充電(很準確)
14 A123 1100 mAh Faster Charge:A123 快速充電
15 A123 1100 mAh Non Bal. 1-5S:A123 1~5S不接平衡分壓線充電
16 A123 1100 mAh Non Bal 8s:A123 8S不接平衡分壓線充電
17 A123 All Cpcty Storage Charge:A123 儲存模式
18 A123 Store Non Bal. 1-5S:A123 儲存模式(1~5S不接平衡分壓線)
19 A123 Store Non Bal 8s Fixed:A123 儲存模式(8S不接平衡分壓線)
20 NiCd Fast Charge with Trickle:NiCd充電
21 NiMH Fast Charge with Trickle:NiMH充電
22 NiCd/NiMH 24 Hr Trickle Charge :NiCd/NiMH充電
23 Lead 12v SLA or Gel Cell:汽車電瓶充電
24 空的(自行運用,若使用充電站的人會給一個檔案,針對該電池特性的充電,名為Charge Station)
25 空的(自行運用,建議Copy模式3到此位置,並改名RESTORE 3.860V,大電流儲存模式)
26~76是Library(充電模式庫,用來存放別人建立或廠商提供的模式庫,可以依需要搬來搬去,或存在電腦內)
此台充電器可針對電池特性,建立不同的模式庫,只要會下載來用就可以了.
**** PowerLab 8 進階使用 ***

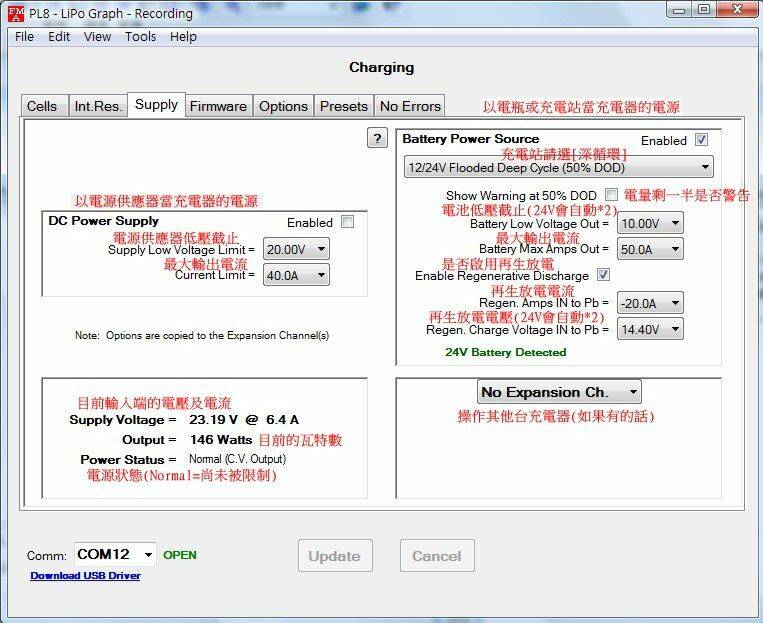

[1]電源管理設定
同時按著[INC]+[DEC],畫面出現 Choose TASK? (選擇功能)
利用[INC]或[DEC]找到 Charger Options(充電器設定) 這個項目,按[ENTER]進入
出現Power Source? 再選擇DC Power Supply以設定電源供應器管理,會依序詢問如下問題:
*Supply Current Limit(電源供應器的最大電流):如果是24V 1000W則選擇40A(1000W/24V=40A)
*Low Sply Limit? (供應器最低電壓) :當電源供應器的電壓低於此設定,充電器會自動斷電.
*Use Regenerative Discharge? (再生放電):電源供應器無此功能(不能設定)
*Decimal Places for Cells? (電壓顯示小數點的位數,可以2或3位)
*Quiet Charging? (安靜模式,不會發出嗶聲)
*Speaker Volume? (音量大小)
*Sound Button Clicks? (按按鍵是否要發出嗶聲)
*Charge Complete Beeps? (充電完成時要嗶幾聲)
*Preset Charges Always Save? (充電時修改的數據是否要儲存)
按著[BACK]回到一般選單.
重覆上一次[3]的過程,出現Power Source? 改選擇Battery以設定電池管理,會依序詢問如下問題:
*Battery Current Limit? (電池供應的最大電流):充電站請輸入最大值,其他電池請查規格.
*Bat. Low Cutoff? (電池最低截止電壓):充電站請輸入最小值,充電器會自動換算,若輸入11V當電池為24V以上,會自動*2(22V截止放電)
*Use Regenerative Discharge? (使用再生放電):是否可將用不完的電回充到電池,充電站請回答Y
*後面的問題跟DC Power Supply的選項一樣,請看前項.
按著[BACK]回到一般選單.

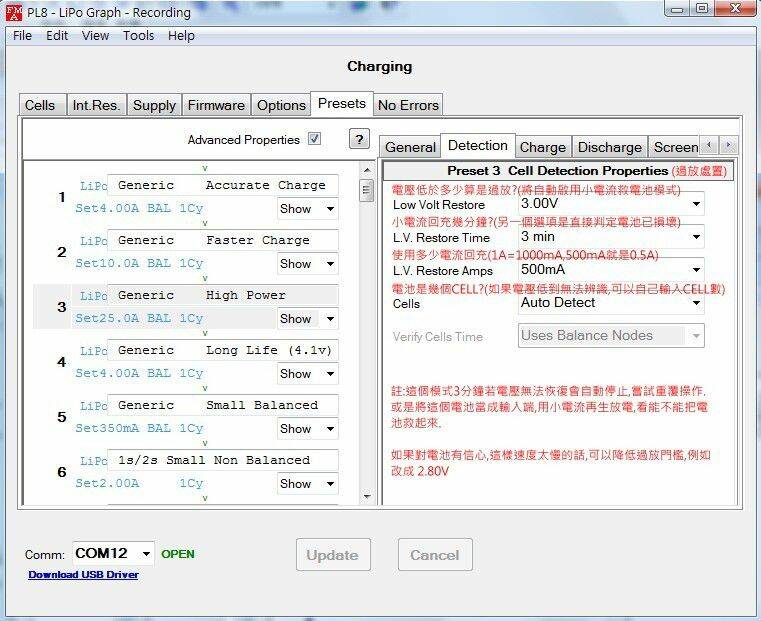

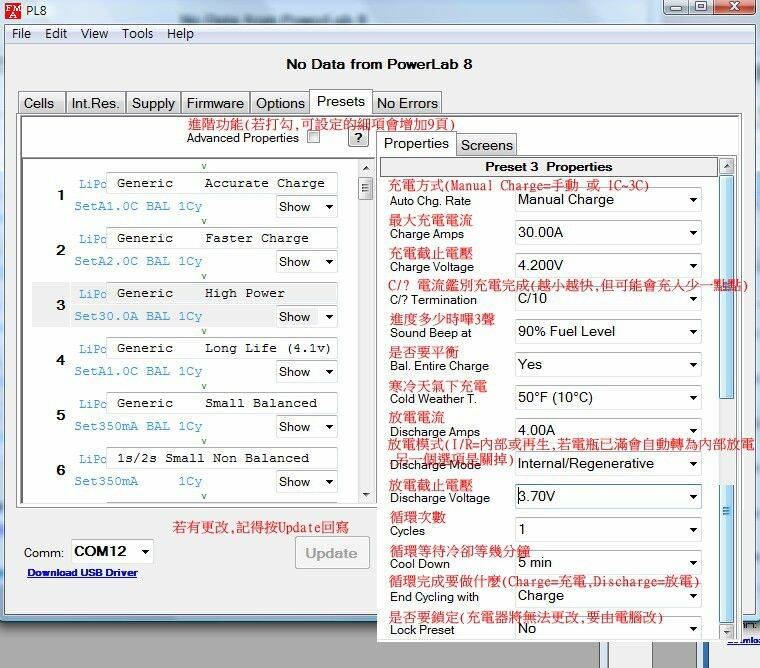

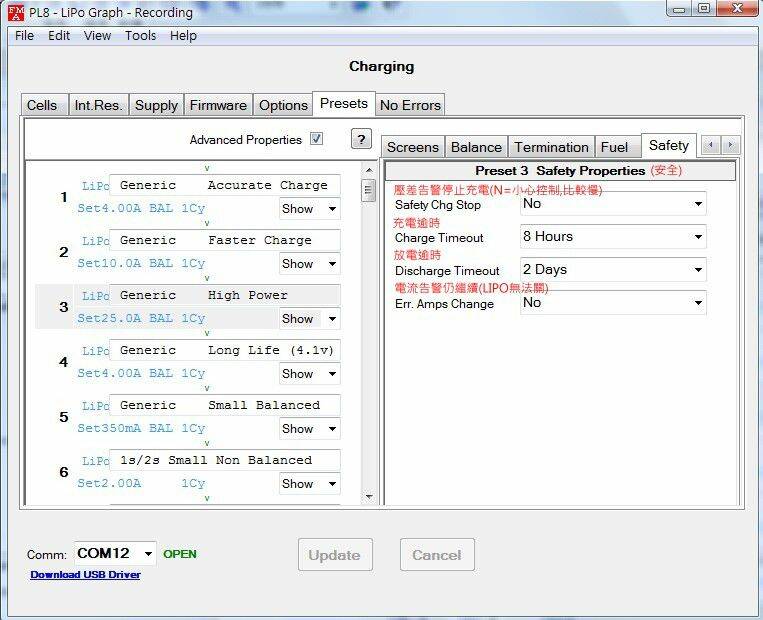

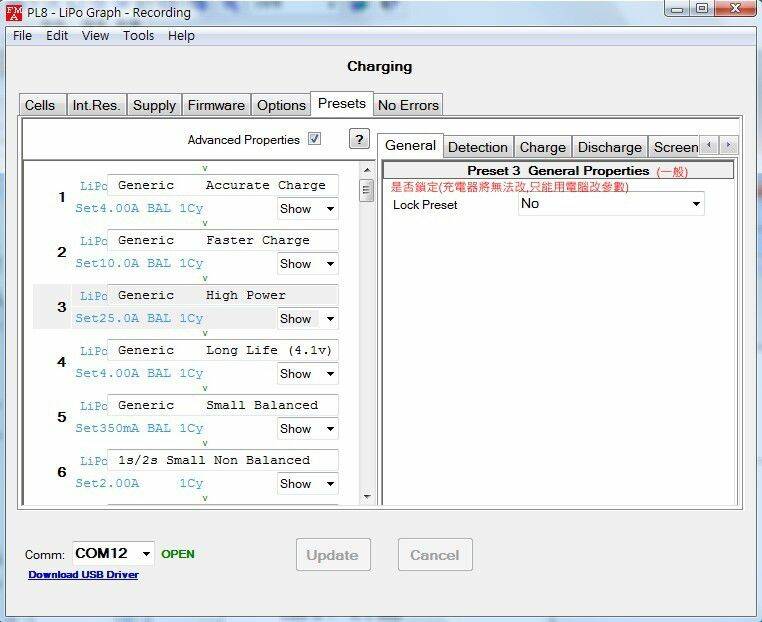

[2]充電模式設定:每個充電模式都可以獨立設定/更改/備份/複製/貼上.連接電腦時會有更多的細項可修改(進階玩家用).
先選充電模式(例如更改3 HIGH POWER),同時按著[INC]+[DEC],畫面出現 Choose TASK?(選擇功能)
找到 Preset Settings(充電模式設定)這個項目,按[ENTER]進入,會依序詢問如下問題:
Set Amps at 5mA Increments? 用來鑑別充電完成用(小容量<2000mAh請回答Y,大容量>2000mAh請回答N)
Set Charge Rate? 最大充電電流設定,每個模式可設定的電流上限皆不同(請依需求設定)
Cell Level Chg Voltage? 充電截止電壓,以0.005為刻度(通常回答4.200V)
Sound 3 Beeps at Fuel Level? 充電進度達多少%會嗶三聲(通常回答90%).
Balance Entire Charge? 是否要平衡充電(通常回答Y)
Cold Weather Set Point? 幾度算寒冷天氣下充電(通常回答10度C)
Set Dsch. Rate? 最大放電電流設定(請依需求設定)
Cell Level Disch Voltage? 放電截止電壓,以0.005為刻度(通常回答3.700V)
Set Cycles? 充電->放電 的循環次數
End Cycling with? 當循環完成的時候,接下來要做什麼? (Charge=充電,Discharge=放電)

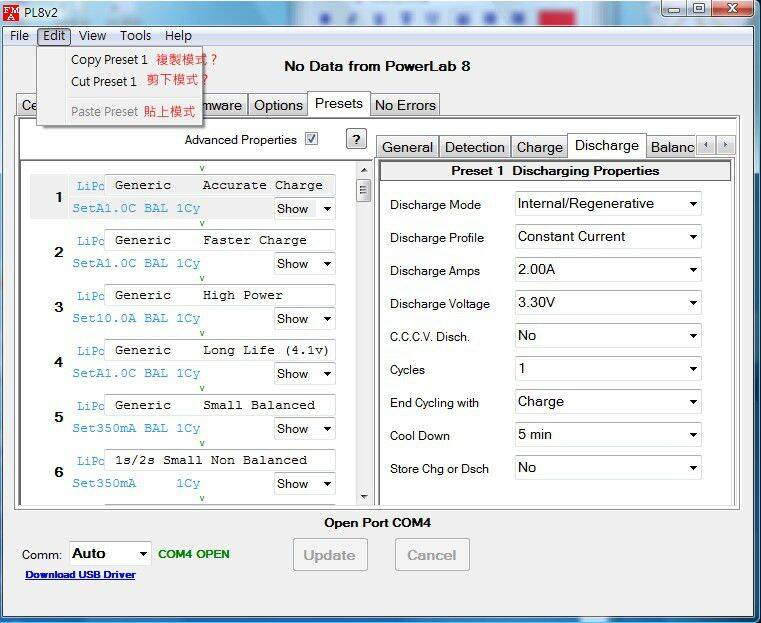

[3]充電模式管理:
同時按著[INC]+[DEC],畫面出現 Choose TASK?(選擇功能)
找到 Manage Presets(模式管理)這個項目,按[ENTER]進入,會依序詢問如下問題:
Clear Current Preset? 是否要把當前的充電模式清空? (例如把沒用到的模式清掉,自己建一個來用)
Copy Preset From Library? 複製一個模式,覆蓋當前的充電模式.(按Y後會出現模式,選一個Copy過來)
例如記憶位置25是空的,我們要建立一個大電流儲存模式,操作如下:
a.先選擇Y,再選 3HIGH POWER
b.這樣第25就變 25 HIGH POWER一模一樣
c.將25 HIGH POWER的Cell Level Chg Voltage設為3.85V
d.這樣以後要儲存可以用25 HIGH POWER即可.(當然HIGH POWER這些字是可以改的,
可以改成RESTORE之類自己看得懂的)
*** 如何挑選電源供應器 ***
這一台可做精確的電源管理,只要輸入正確的規格,充電器只會在可用範圍內運作.需要多大的電源取決於你要用多大的電流來充電.
例如以5C同時充2個3S 2200mAh,那表示充電電流為22A(5*2.2*2),換算成瓦數為245W(3S*3.7V*22A),加計供應器及充電器損秏及額定80%運作,則至少需要423W(245W*1.2*1.2*1.2)
所以供應器可以使用12V 500W(額定40A)或建議24V 500W(額定20A),如果只用6S電池又要40A(1300W)充電,必須1500W的供應(當然前提是不能虛標).
*** 電源管理設定表 ***
PL8電源管理最好正確設定,我知道很多人下限電壓都設最低(10V),輸入最大電流都設最高(60A),不管用什麼當電源都選DC Power Supply,這樣用起來很方便沒錯,不會常常跳出錯誤訊息或被限流,但那是不對的,請參照下表設定.
DC Power Supply(或發電機)
MW 1500W 24V: 下限電壓22V,上限電流60A.
MW 1000W 24V: 下限電壓22V,上限電流40A.
MW 1000W 12V: 下限電壓10V,上限電流60A.
MW 600W 24V: 下限電壓22V,上限電流25A.
MW 600W 12V: 下限電壓10V,上限電流50A.
非工業用電源,上限電流請照上表打8折.
Battery(或充電站)
7S 70Ah充電站 :下限電壓11V,上限電流50A. 約1300W
7S 50Ah充電站 :下限電壓11V,上限電流40A. 約1000W
6S 70Ah充電站 :下限電壓10V,上限電流40A. 約880W
6S 50Ah充電站 :下限電壓10V,上限電流30A. 約660W
若使用C數較大的動力LIPO,下限電壓上調1V.電流可上調30%.
24V 100Ah汽車電瓶:下限電壓10V,上限電流30A. 約660W
24V 60Ah汽車電瓶:下限電壓10V,上限電流18A. 約390W
24V 40Ah汽車電瓶:下限電壓10V,上限電流12A. 約260W
12V 100Ah汽車電瓶:下限電壓10V,上限電流30A. 約330W
12V 60Ah汽車電瓶:下限電壓10V,上限電流18A. 約190W
12V 40Ah汽車電瓶:下限電壓10V,上限電流12A. 約130W
如何計算充電電流:
其實只要電源管理正確設定,充電電流亂設沒關係,PL8會自動限流,如果能事先計算是最好.
(供應W*0.85)/充電電壓V=可用充電電流A
例如使用MW1000-24充6S電池,(1000W*0.85)/25.2=33.5A
例如使用7S 70Ah充電站充6S電池,(1300W*0.85)/25.2=40A
例如使用24V 100Ah汽車電瓶充6S電池,(660W*0.85)/25.2=22.2A
例如使用12V 60Ah汽車電瓶充6S電池,(190W*0.85)/25.2=6.4A
就是說,用12V汽車電瓶(或汽車發動)來充電,只能6.4A充6S電池,否則不是電瓶很快就掛了,要不然就是PL8掛.
如果要以10A以上充電且不使用充電站,最好不要使用汽車電瓶,直接用小型發電機比較好,隨便一台600W發電機都比PB強,汽車電瓶頂多200W可用.
註一:我知道很多人對上表的汽車電瓶放電能力有疑問,怎麼會這麼小看電瓶,特別說明如下:
請注意,這邊並不是在比較電流可以多大,而是以電瓶能放出容量60%以上為前提(例如60Ah可以放出36Ah).一般汽車電瓶可以提供數百A沒錯,但電瓶的容量會隨著電流的增加而減少,電流越大則放出容量越少,這是PB電瓶跟LiPO/Li-Fe很不一樣的地方.
舉個例子:
假設24V 60Ah的充電站跟24V 60Ah的汽車電瓶,如果同時點亮一顆燈泡都可以持續100小時,那如果同時100顆燈泡同時點亮是不是都可以持續1小時呢?
若是LiPO/Li-Fe會接近一小時,而PB可能不到半小時,甚至更短,這是PB的特性. 如果兩者是一樣的,那使用充電站或是發電機的人不就是SB或頭殼有問題.
相信不會有人搬個數十KG的電瓶到現場只為了飛1~2趟(我搬了一年的PB,痛苦我很了解,我買了6顆HP 6S 5000mAh電池,每顆NT$8000,在家先充好6顆電池,到飛場再充一輪多),所以上表是依據60%原則反算出來的適當電流,而參考來源是廠商的放電曲線打7折(就算不虛標,至少也是很好的新電瓶,所以我打7折),這邊都是以普通PB而言,如果是特殊PB或深放電PB,那就自己做適當調整.
註二:為什麼電源管理亂設定(例如小PB將電流設到最大值)可能損壞PL8.
這個在早期固件比較常發生,現在的固件會依據電源管理的設定再自己嘗試,如果不如預期會自動降流.這就是為什麼設40A有時卻只跑到35A而已.
早期固件比較笨,完全以電源管理為準(例如24V 40Ah設最大電流),當我們以40A充8S時為1344W,此時一次側會達到1600W,這麼大的電流壓降可能降到20V以下,此時一次側電流為1600W/20V=80A,加上台灣夏日又熱(戶外接近40度),充電器散熱是一大問題(我實測會達到80度),而PL8完全是靠軟件來解決問題,硬件則非常簡單,早期固件考慮沒現在完善,可能造成損壞.
總之,按照上表設定是沒問題的,若自己覺得自己的電瓶強到不行,當然你也可以設很大.

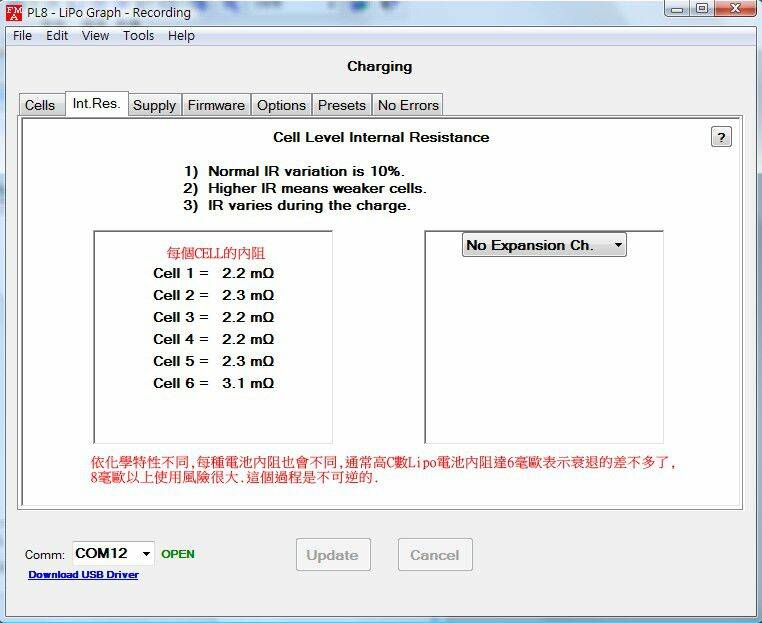

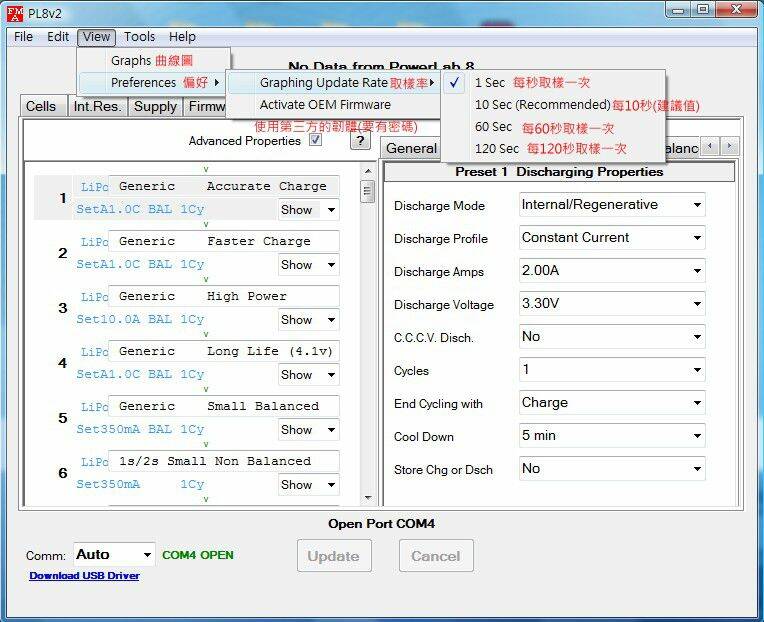

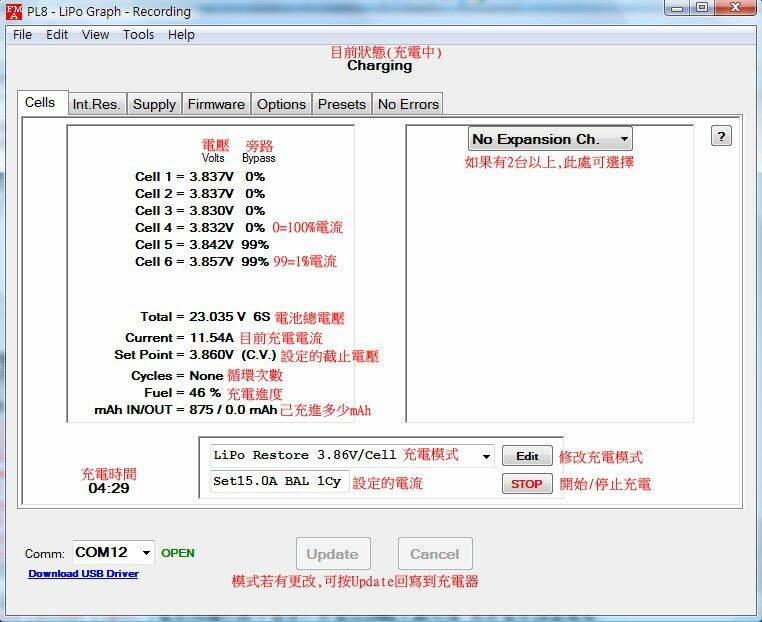

*** PowerLab 8 電腦連線使用 ***

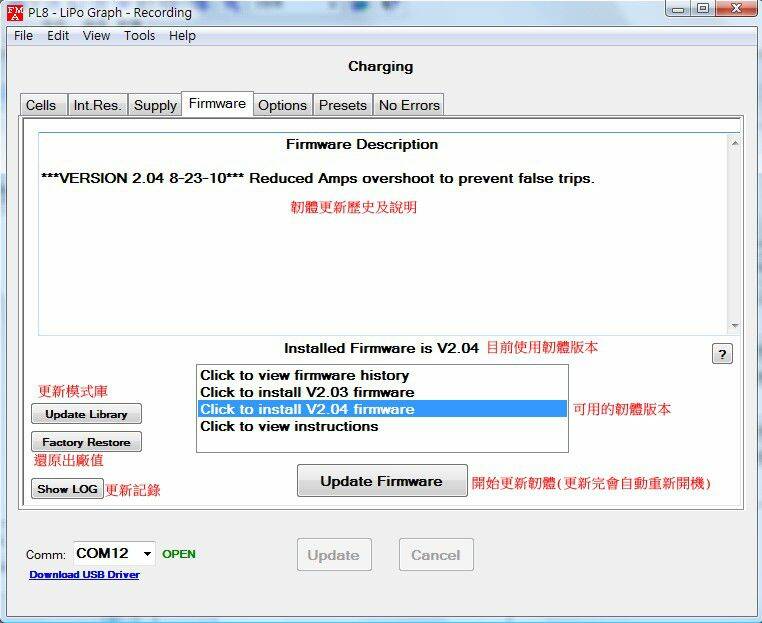

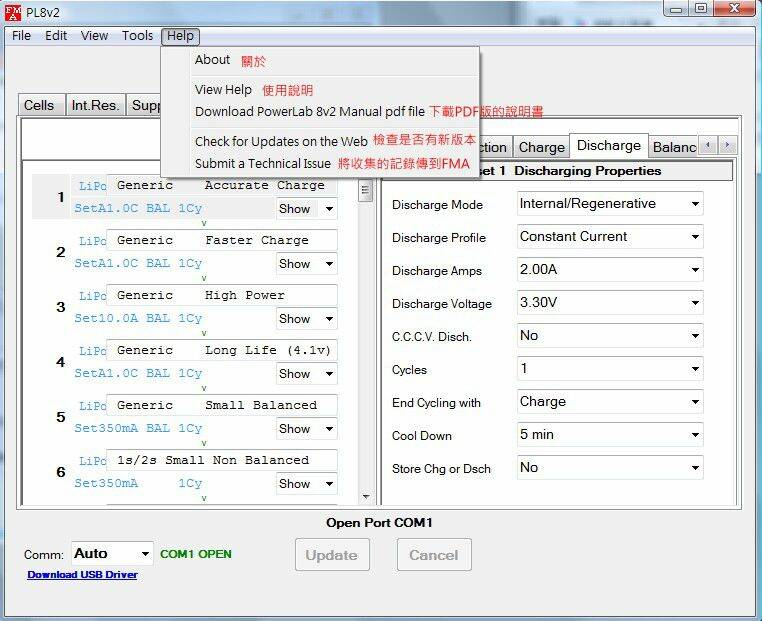

[1]更新Firmware:目前最新Firmware(韌體)版本是 V3.30,充電器開機時若顯示的版本低於此版本,請更新Firmware,方法如下:
1.安裝USB驅動程式
http://www.fmadirect.com/support_docs/item_1270.exe
2.安裝PowerLab8電腦控制程式(V2版)
http://www.revolectrix.com/applications/PowerLab8v2_Software/setup.exe
3.充電器接上電源,將附的USB線插到充電器及電腦的USB Port.(軟體未安裝前,請勿先插充電器到電腦)
4.執行控制軟體,進入Firmware頁次,再選擇最新版本,最後按下 [Update Firmware]即開始自動更新,
完成時充電會自己重新開機,此時充電器開機畫面會顯示新的版本編號.
[ 本帖最後由 kris000 於 2012年7月29日 03:52 AM 編輯 ] |
