三動小電直遙控器改(日本手)改裝實錄

esky016

三動小電直遙控器改(日本手)改裝實錄
應多數人要求
我就出篇三動小電直遙控器改(日本手)改裝實錄吧^^


(一)

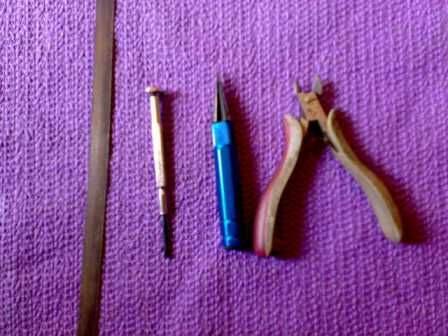

工具準備:

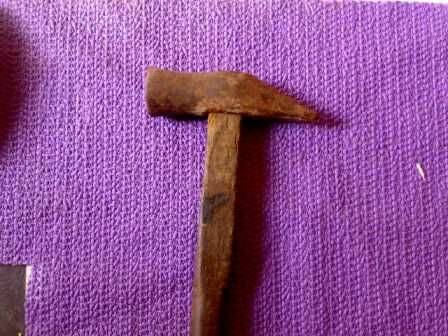

小鋸子.斜口拑.擴孔器.十字起子.鐵鎚

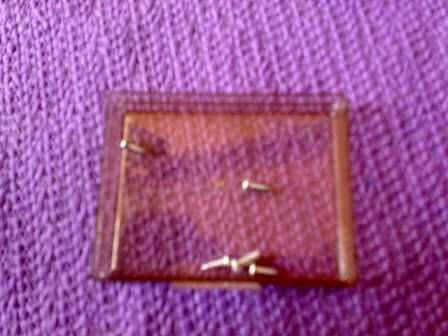

準備一個小盒子(裝螺絲與零件)才不會弄丟

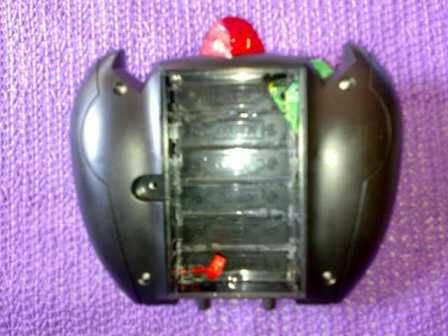

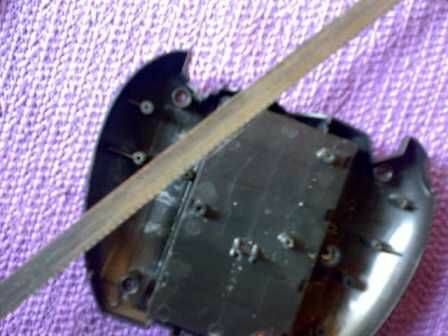

(二)

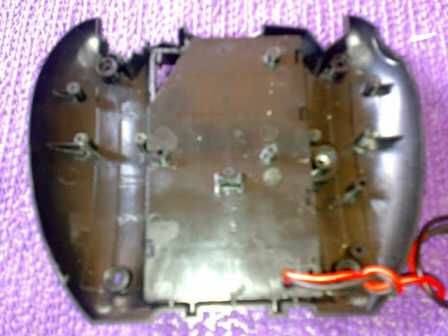

遙控器後電池槽.與後蓋補強槽..挖空(要放鋰電池)
原先遙控器是使用1.2V乾電池六顆.加起來是7.2V
用7.4V鋰電池剛好....

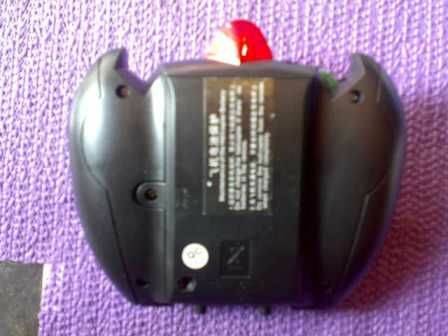

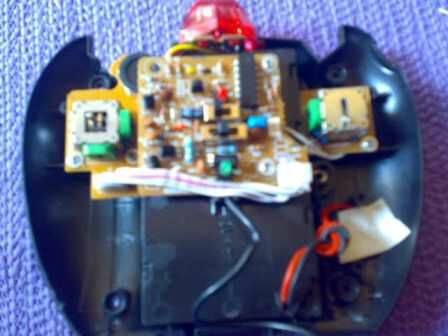

(三)
拆遙控器後蓋螺絲(拆開後模樣)

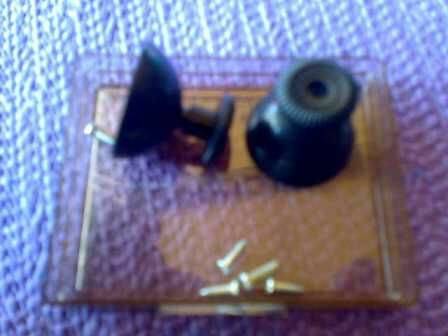

(四)
把三大部分(油門桿座).(方向感座).(主控基座版)
拆下來

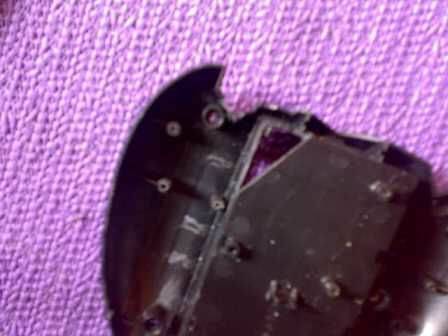

(五)
先把(方向桿座)移到左邊.合一下螺絲孔.
做遙控器基座修改工程

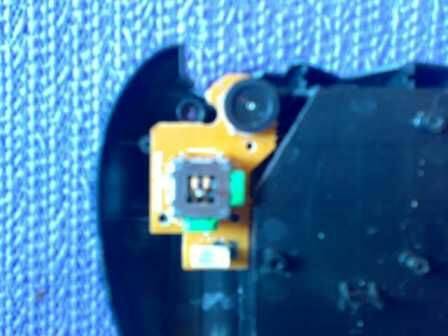

(六)
油門桿座移到右邊.合一下螺絲孔
(需要用擴孔器電子機版螺絲孔作修改)

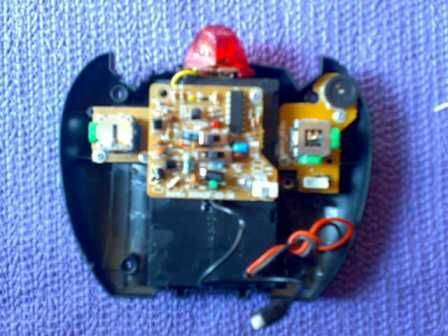

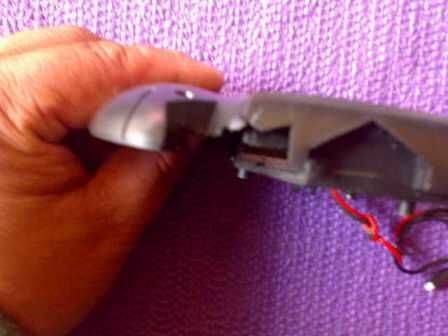

(七)
先試裝看看

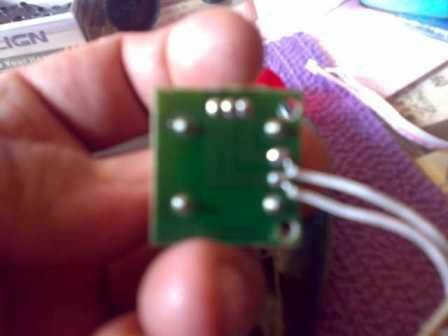

(八)
裝上方向桿排線

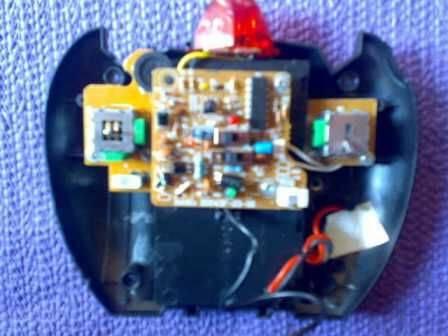

(九)
電源線.焊接上7.4V鋰電池線

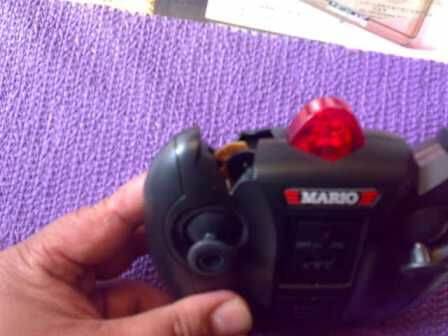

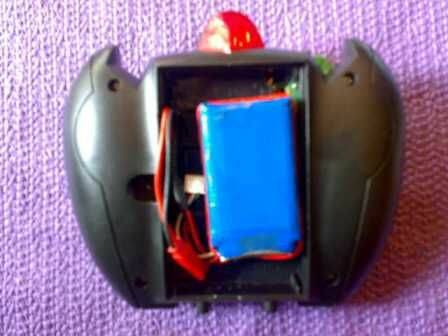

(10)
組裝完成
裝上亞拓7.4V1900mAn鋰電池
剛剛好....可以玩很久了.....

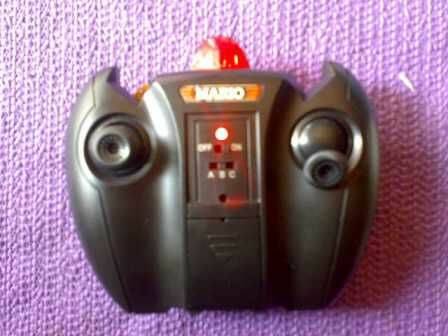

(11)
打開電源開關......完成...........

PS:

忘了說準備鐵鎚要做什....
就是....失敗時可以用鐵鎚....
槌爛遙控器.......

本人是個大老粗...遙控器基座修改的
不是很完美
(完美主義者.本篇僅讓你做..參考用)
(改爛者..本人不負任何責任喔)..鐵鎚可以借你啦....^^

[ 本帖最後由 esky016 於 2009年1月1日 12:06 PM 編輯 ]
