續貼偶的M3D500組組樂 PART-4

yabe

讓大家久等了，小弟努力續貼，大家看玩不要忘了加分哦！～～～

再看一次金屬相位器，這個相位器是可調上下的哦！～～～小弟一時不察，被這組相位器給擺了一道，以致３顆數位伺服器卡住燒掛掉

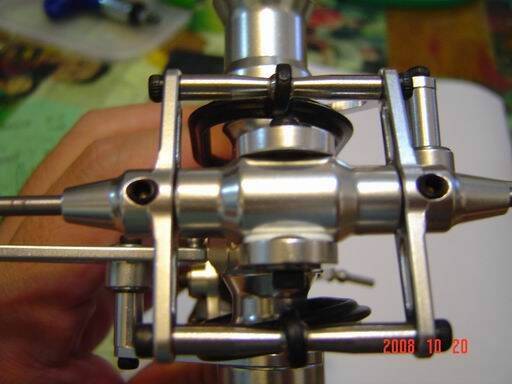

旋翼頭上方府視圖，金屬質感實在令人只有一個爽字可形容 ！～～～

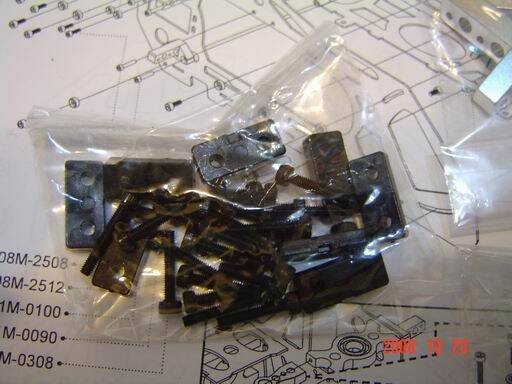

這個是什麼？？？大家來猜猜看，不過小弟偶道是抽到籤王，六顆螺絲掛了兩顆 ，好在原廠有一包備份螺絲包解決了小弟的鳥問題！ ～～



原廠附的說明書，內容步驟感覺有點簡化了些，對於一些初學者的組裝會造成一些困擾 ！～～～



組立說明，不過小弟對零件包沒有做編號和說明書簡單兩句說帶過，一開始倒是被它搞得頭昏腦脹！～～～

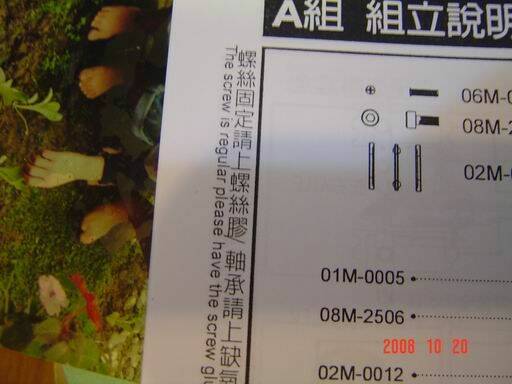

若不仔細看這邊邊的字，實在會被咬到！～～～

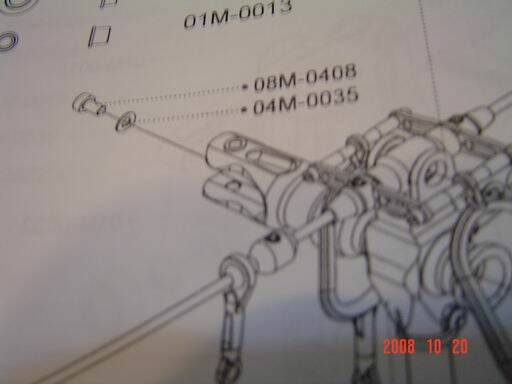

平衡桿的長度終於出現在這裡，害偶找了好久才找到固定的位置！ ～～～



此機主旋翼頭夾具內的止推和培林置放位置和５０龍金屬夾具一樣，採內止推外培林方式，和６００Ｎ不一樣！ ～～～



另一張簡略的組裝示意圖！～～～

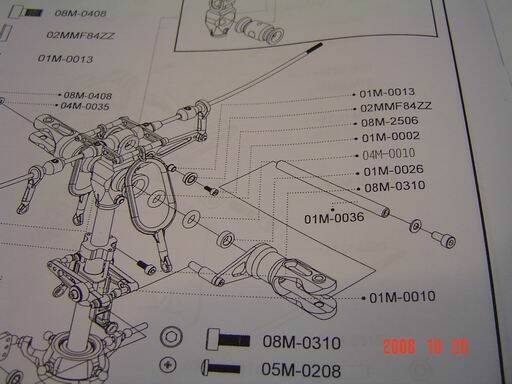

再來一張主旋翼組裝示意圖！～～～～有夠複雜吧！～～～看得令人眼花瞭亂！～～～

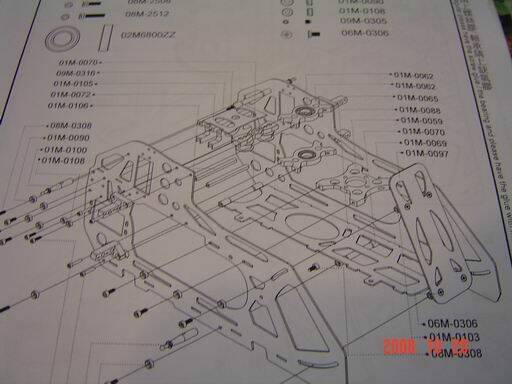

機身的組裝示意圖，也是略嫌簡略，不仔細研究的話還真搞不起來！～～～

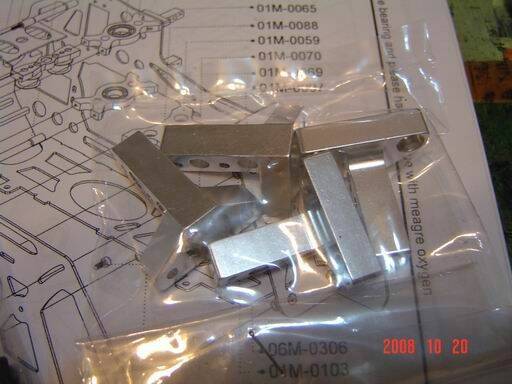

三大包金屬零件，由左至右分別是～皮帶導輪組＆馬達座和機殼支架組，伺服器支架和主軸座，電池固定座．．．等！～～～



活動式電池固定座，對於各種不同的電池有非常好的安置方式 ！～～～

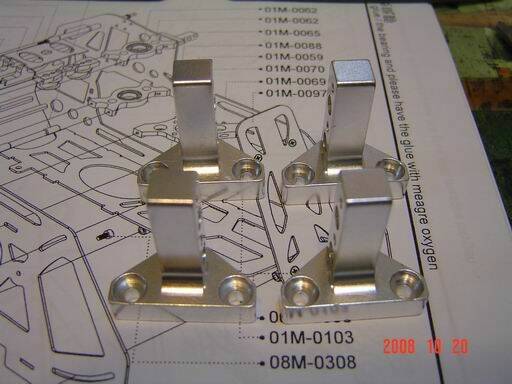

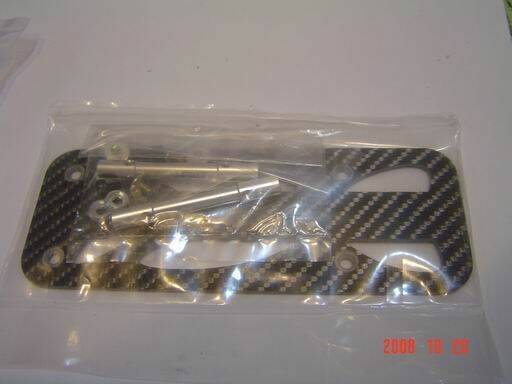

伺服器支架和主軸零件包！



皮帶導輪組＆馬達座和機殼支架組 ～～～

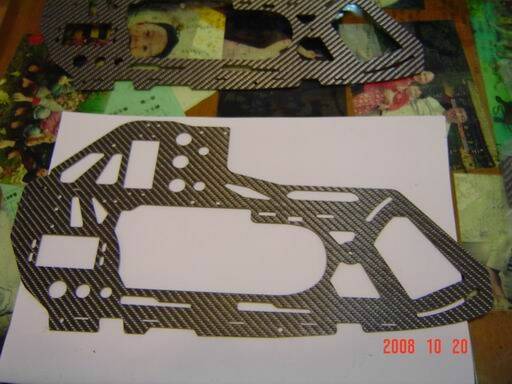

本機的銀色碳纖維側板，採兩片式，非上下樓方式

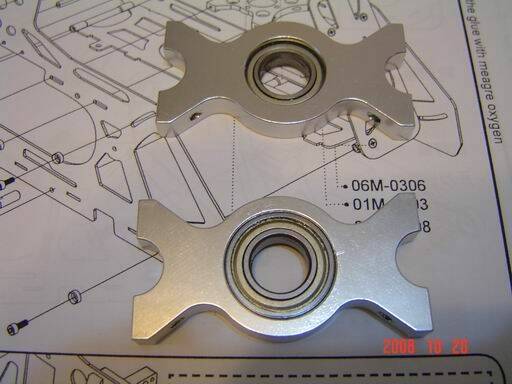

主軸固定座，組裝時要特別注意正反面，否則飛到一半培林噴出來可是要人命的！   ～～～～


再來一張拆封後的照片 ～～～～



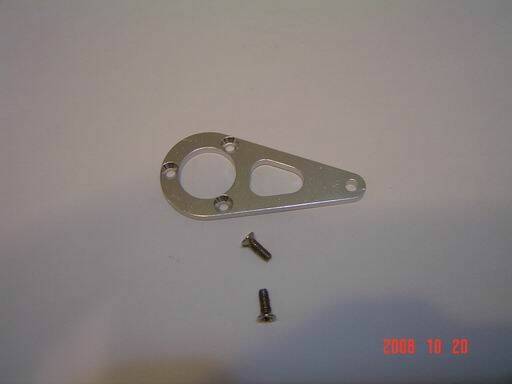

伺服機固定塑膠零件，不過在鎖螺絲時要特別注意別鎖太緊，以免滑牙那就不好了 ！～～～～



CCPM伺服器左右固定座，不過之後小弟因用的伺服器小了一號便發生了一些固定的小問題！ ～～～



拆封後的模樣！ ～～～

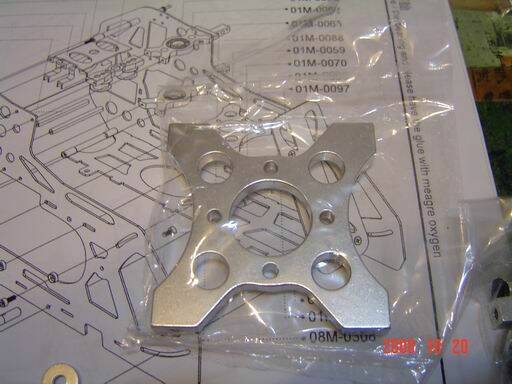

馬達固定座，滿大一塊的

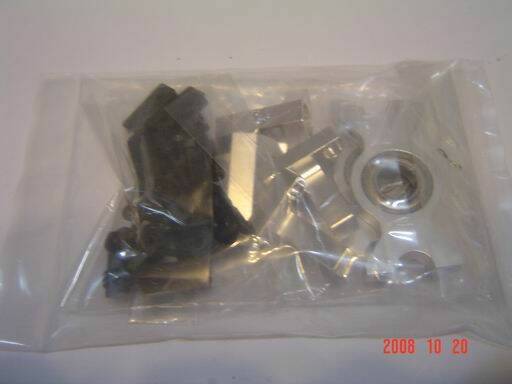

拆封後的模樣，金光閃閃 ～～～

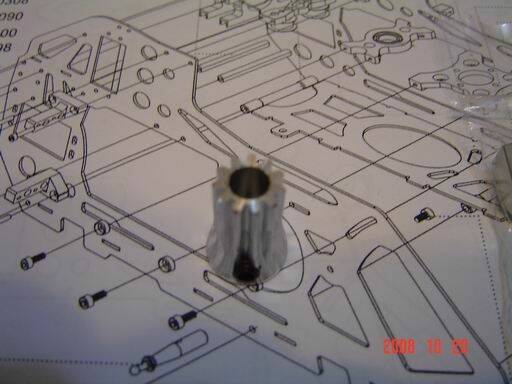

馬達主齒輪，這次用的是原廠附的１１齒，比較不噴，但也比較顧電池和馬達電變！ ～～～



待續！～～～～
