請問改砂石斗 有人會配線ㄇ

gtj7520

請問平板車想改成砂石斗 我想用牙條來控制上下
有一各問題 要用電子變速器控制
砂石斗上升到最上面碰到微動開關停止 又可以用電變反轉回來
砂石斗回來時碰到微動開關停止
請問中間的配線要怎麼配才可以做到我要的動作??

Cliff_L

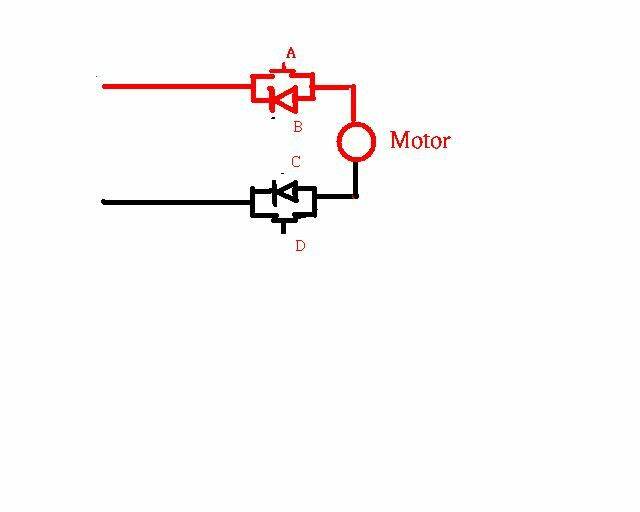

如圖 A, D 為微動開關 NC (Normal Close)
B, C 為二極體 (Diode)
正常電流走 A -> Motor -> D (正轉) 或 D -> Motor -> A (逆轉)
當正轉到底時 A 跳開 馬達停止 這時只能逆轉 電流走 D -> Motor -> B
當逆轉到底時 D 跳開 馬達停止 這時只能正轉 電流走 A -> Motor -> C
注意 B. C 需能承受馬達啟動時之電流

另外也可以用兩個微動開關配上兩個繼電器來動作 電流較大時建議使用 但成本高些
