ESA 延遲點火系統

ycliang

因為很多飛友詢問老吳這東西怎麼用, 所以再幫老吳把他的小玩具功能說清處一點!


ESA 延遲點火系統是針對引擎在啟動時因燃料混合比不均勻產生爆震，使引擎受損而開發出來的產品，藉由延遲點火的功能， 防止引擎受損，尤其針對大馬力的2行程 及4行程引擎，YS DZ系列引擎特別適用。


操作介面介紹

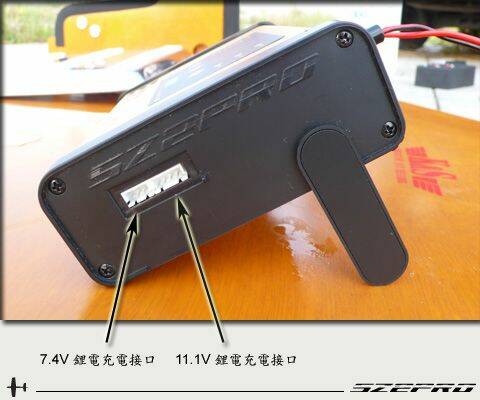

內置7.4v 或 11.1v鋰電池，可透過外露的充電接口充電，充電時不須拆下電池。

ycliang

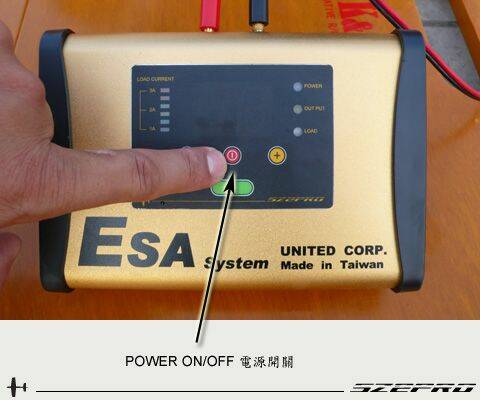

中間的紅色按鍵為電源開關， 按下去後便可將機器開啟，若要
關閉機器， 按住紅色按鍵3秒鐘後，機器自動關機 。(開機後若
在90 秒內都未操作，即使忘記關閉電源，機器也會將電源自動
關閉)

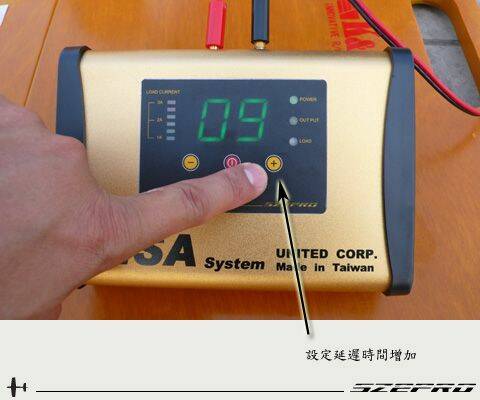

左右兩側的+ - 按鍵， 是控制倒數計時的時間來設置的，使用者
可依照自己的需求， 調整倒數的秒數，倒數計時時間最長可以
設置到30秒， 最短時間為0秒，, 一般倒數時間設置在4-5秒已經
非常足夠。

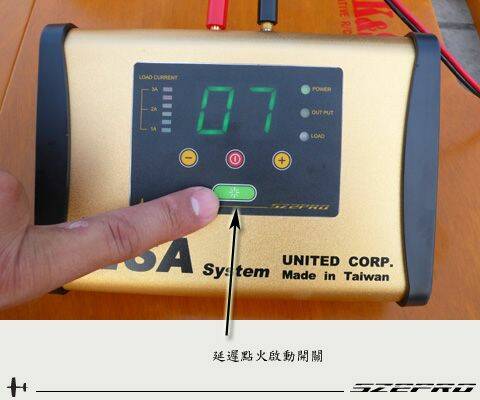

中間下方綠色的按鍵為Start 鍵， 按下去後便可以開始倒數計時。

ycliang

燈號介紹

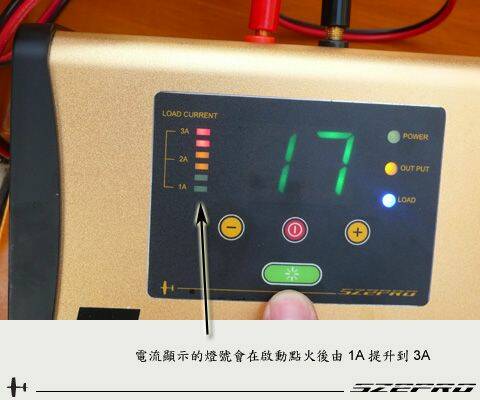

當完成倒數計時時， 機器開始供電， 供電的時間有20秒，也就是從20秒開始倒數，ㄧ直到0秒才會停止， 這時可以看右邊3個燈號
( POWER OUTPUT LOAD ) 會全部亮起，而左邊的電流燈號也會亮起，

它的供電方式是從1A逐漸增加到3A，若引擎正常， 20秒的供電時間足夠讓引擎啟動。

[ 本帖最後由 ycliang 於 2008年10月18日 09:50 PM 編輯 ]

ycliang

異常狀況

若當時間倒數完，僅有POWER 及 OUTPUT 2個燈號亮，LOAD燈號

不會亮時，請檢查火星塞是否故障或是電路是否暢通而導致引擎無
法啟動，並盡快做故障排除。

ycliang

最後就可以愉快的享受飛行了！
若還有其他使用上的問題題, 隨時歡迎和老吳聯繫!

中龍

謝謝分享........
