香港製1:6 坦克配線接頭細節

Change

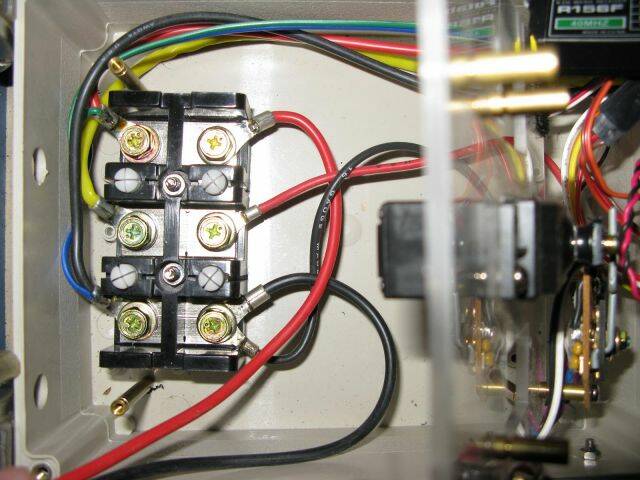

這是我的 1/6 虎一型坦克接收機和機械變速器箱底若干像是電源線接頭組的構造。請教有誰知道這究竟是什麼﹖

叮叮么儿

看不到全电路啊

叮叮么儿

准备装Benedini - Sound module了吗？

中龍

再詳細一點......

Change

(A) 上面 &左上角紅(+)､黑(-)線由 12V+12V=24V 電池過來﹐接到左邊第一 & 第三接頭﹐

(B) 黃線(﹖)亦由 24V 12V+12V=24V 電池過來﹐接到左邊第二接頭。我不明白是做什麼用的﹖

(C-1) 右邊第一接頭接紅(+)線出來變成併聯兩條﹐分別接到左右機械變速器﹐
(C-2) 右邊第三接頭接黑(-)線出來變成併聯兩條﹐亦分別接到左右機械變速器。
           這兩個機械變速器 (照片中已拆掉) 則分別由受接收機控制的左右伺服機(照片中也已拆
           掉)﹐共同控制輸入左 & 右馬達的電流﹐進而分別控制左右馬達轉速 &方向。

(D-1) 右邊第二接頭接比較細的紅(+)線出來 ﹐第三接頭接比較細的黑線(-)出來﹐應該是接到右手
         邊的機械變速器(未拆掉)﹐再由受接收機控制的伺服機 (右手邊未拆掉的)來控制輸入炮塔旋
         轉馬達的電流方向。

(E) 左邊有一條較細的藍/綠線﹐綠色的接左邊第一接頭﹐藍色的接左邊第三接頭。我也不明白是
      做什麼用的﹖

我的問題是﹕這個裝置是否僅僅就是個多組接頭罷了﹖有沒有其他用途﹖

[ 本帖最後由 Change 於 2008年10月13日 01:39 AM 編輯 ]

Change

再附幾張照片﹕
原來套件---裝置接收機 & 3個 機械變速器 & 3個伺服機  的塑膠盒﹐以魔鬼貼固定在底盤上。
目前拆掉的是左邊控制電流輸入左右馬達的上下兩個機械變速器和中間上下兩個伺服機 (& 照片上下方兩個變速器電阻)。中央的伺服機和右下角的機械變速器是用來控制電流輸入炮塔旋轉馬達﹐得保留使用。

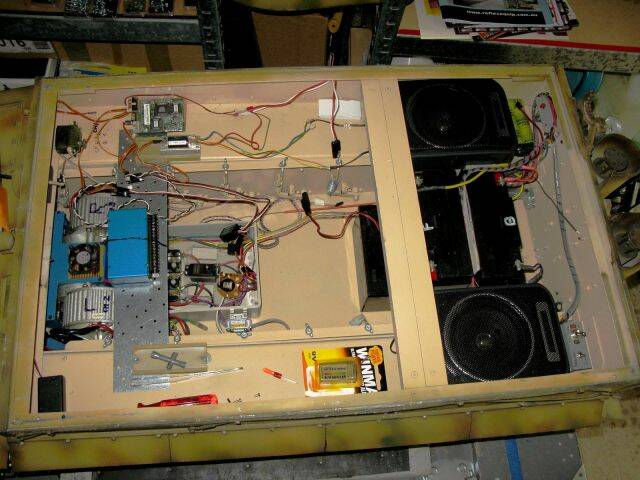

目前拆換 & 測試中混亂的車身內部 (1)。



目前拆換 & 測試中混亂的車身內部 (2)。



美製 VANTEC 電子變速器 RDFR22﹐一個就可以控制兩個馬達做出前進､後退､單邊轉向､原地轉向
等動作。

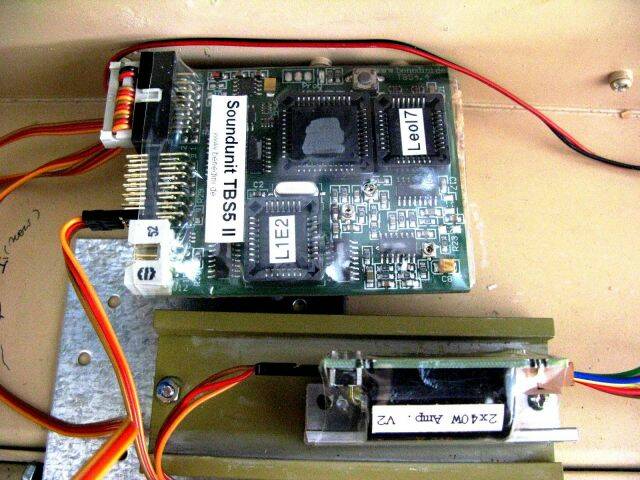

德製 BENEDINI 音效卡 & 2X40W 擴大器。(目前音效卡 尚未能測試成功…)




[ 本帖最後由 Change 於 2008年10月13日 12:05 PM 編輯 ]
