如何將 KO Propo 2.4GHz module 改裝成 3PK module

rcmorris

[原文出自] How To: Convert A KO Propo 2.4GHz Mini-Z Module to work with your Futaba 3PK
[刊登網站] Reflex Racing
[原作作者] Cristian Tabush

自從上次介紹 KO Propo AD Band 模組的 DIY 教學之後，大家可以了解到自己動手 DIY 是多麼簡單跟容易。所以呢，KO Propo 2.4GHz 模組有沒有簡單又容易的改裝方式呢？答案然是『有』滴！
這次，大家要有心理準備喔，不是像上次切切電路板及塑膠外殼就夠了。你必須要有中級焊接技巧及電動雕刻技巧喔。

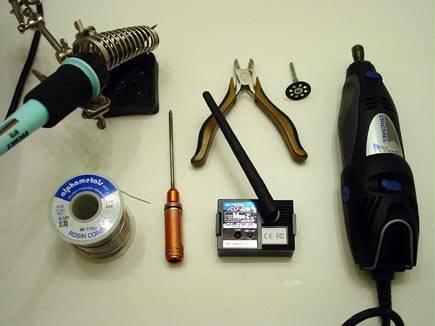

當然，『工欲善其事，必先利其器』。這次呢，Cristian Tabush 用了下列工具：

1). 烙鐵 (soldering iron)
2). 電焊棒 (solder)
3). 鉗子 (cutters)
4). 鑽石切割器 (diamond cutting wheel)
5). 螺絲起子 (phillips head screw driver)
6). 電動雕刻刀 (dremel)
7). KO Propo 2.4 GHz 模組 (KO Propo 2.4GHz module)
8). 筆刀或 X-acto 刀 (Xacto knife)

在 DIY 的過程中，你應該會常常用到：

9). 油性筆或麥克筆 (pen/Sharpie)
10). 雙面膠帶或電火布 (double sided tape)

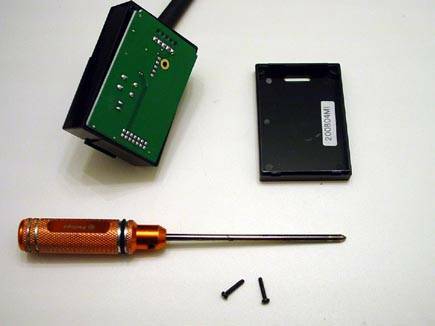

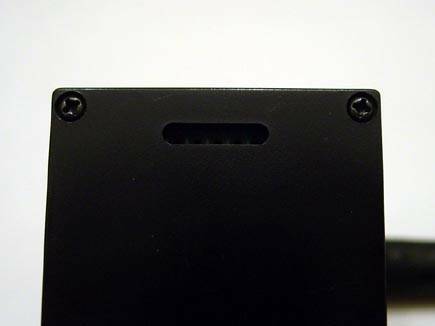

為了要修改模組，當然第一步就是要先把它給拆了。拿起螺絲起子把畫面上的螺絲拆掉吧。

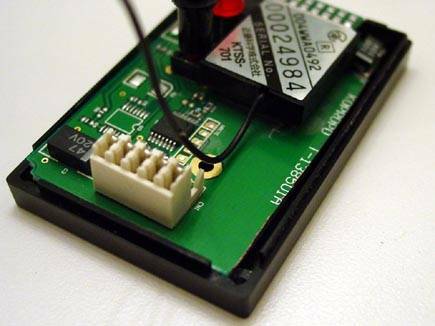

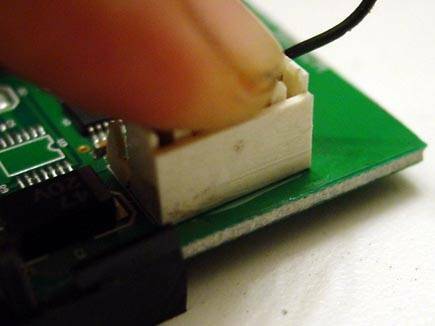

這就是拆好的樣子，因為這裡兩塊板子黏的很緊，所以有可能拆壞，要小心一點拆喔。



還記得 AD Band 模組是怎麼跳線的嗎？這次也是一樣喔。

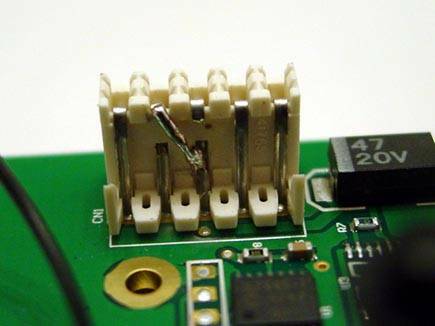

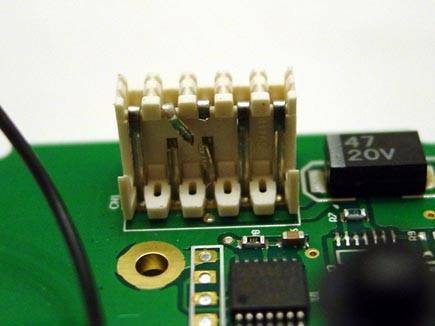

現在，拿出工具把第 2 跟第 3 個 PIN 腳給它剪下去。在這裡，有個小撇步。第 2 個 PIN 腳是剪開而已，但是第 3 個 PIN 腳是剪掉一段喔。



接下來，把第 2 個 PIN 腳跟第 3 個 PIN 腳移一下位置，然後，準備把這兩個 PIN 腳焊接起來。



注意畫面上的焊點，這裡就是考驗個人的焊接技術了。焊不好的話，可能會影響電路品質。

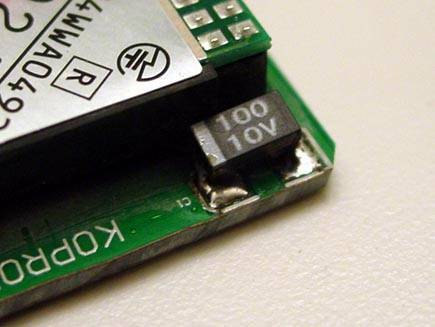

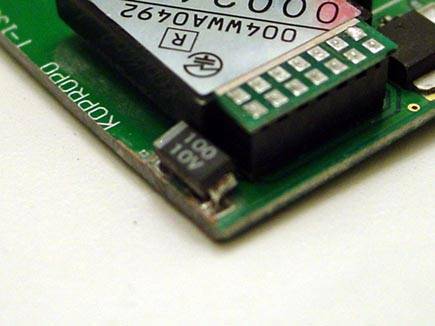

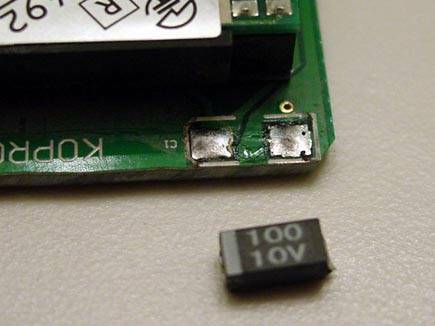

接著，又是一個考驗大家焊接技術的地方了。這一次要把畫面上這顆二極體向裡面移動一下，因為待會我們又要來剪電路板了，這樣才能放進去我們美美的 Futaba 3PK 了。



注意喔，要移的很近很近，不然會放不進去喔。



這裡要跟大家分享一下另一個小撇步，就是呢，如果你可以給把二極體焊高一些角度的話，這樣你就不用煩惱空間的問題了。



來吧，現在我們可以給它用力剪下去了。注意畫面上的 KOPROPO 這幾個字，如果你不知道要減多少的話，照著畫面做就對了。不過記得，還是要小心，不要剪到電路了。 (雖然作者說這裡沒有什麼電路... 但是小心為妙)

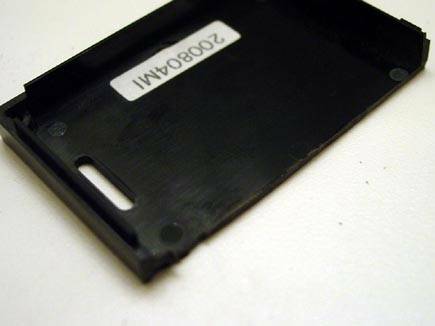

好了，總算高難度的部份暫時告一段落。現在可以來剪外殼了，這次大概要剪大約 4-5mm，這時要請出筆刀或美工刀了。



好了，用力給它剪下去，比較這張圖跟前一張圖應該就知道要剪多少了。

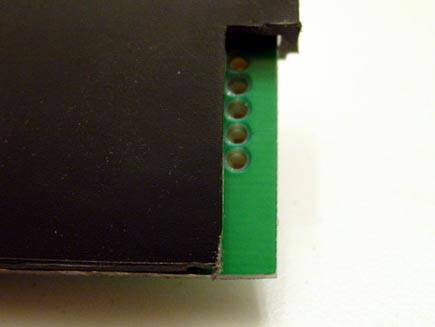

接下來，還記得剛剛我們修改了 PIN 腳吧。現在，我們把它翻到背面，把背面部份的盒子剪掉，露出 PIN 腳這樣才能接上 3PK。當然你可以選擇剪大一點，或者剪的剛剛好，就看個人喜好了喔。 ^_^

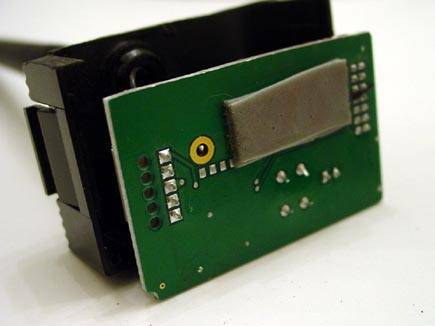

現在要出動我們的雙面膠了 (泡棉膠應該也可以)，把雙面膠貼在機版後面，如果厚度不夠，記得多貼幾層。然後，把它貼回塑膠殼。



接下來，我們在 PIN 腳附近與塑膠殼接合處上一點強力膠或瞬間膠，讓機板跟塑膠殼接合的更緊，這樣插到 3PK 的接腳的時候才不會搖搖晃晃的。



接下來，等強力膠或瞬間膠乾了之後，再將其他的東西裝回去，這次螺絲只需要鎖一個就好了。

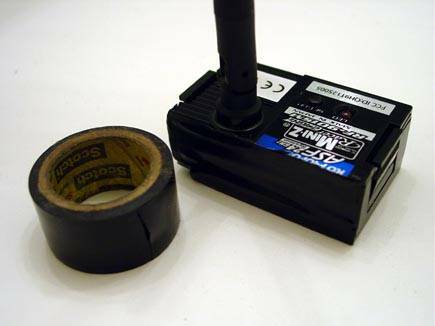

嘿，為了美觀，拿出我們準備的電火布 (最好是黑色的，這樣才有整體感) 把之前裁掉而空出來的部份貼好，嗯，看起來美多了。

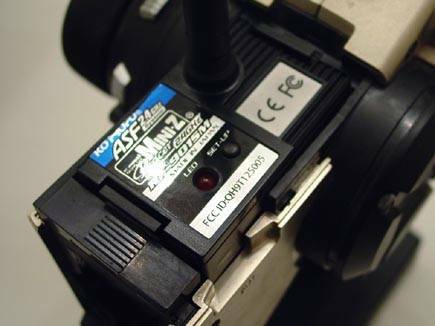

哇塞！我只能說超酷的，簡直就是為 3PK 設計的 2.4GHz 模組！現在，趕快去買 mini-z 的 2.4GHz 接收器機板吧，感受 2.4GHz 的魅力！！！



不過先聲明，這可是不負責的講座，改失敗的話不負任何責任喔。
最後，歡迎大家來我的 blog 走走 MINI-RC, it's my corner. ，謝謝收看~~~

[ 本帖最後由 rcmorris 於 2008年7月18日 12:12 PM 編輯 ]

x78990

太厚工

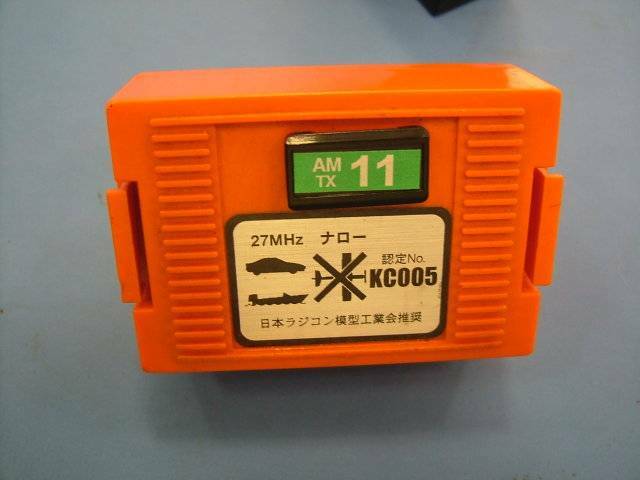

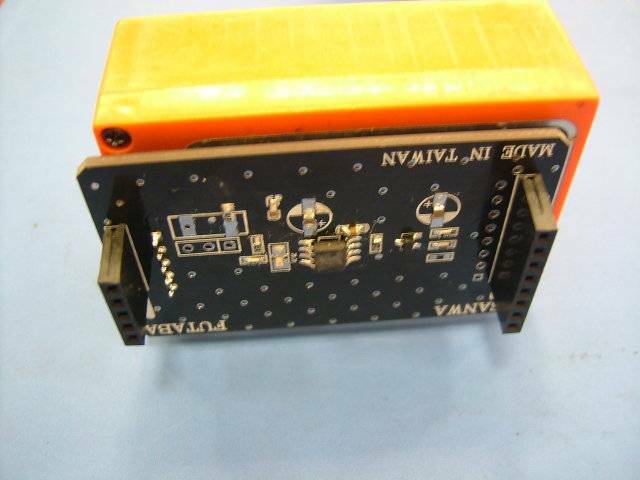

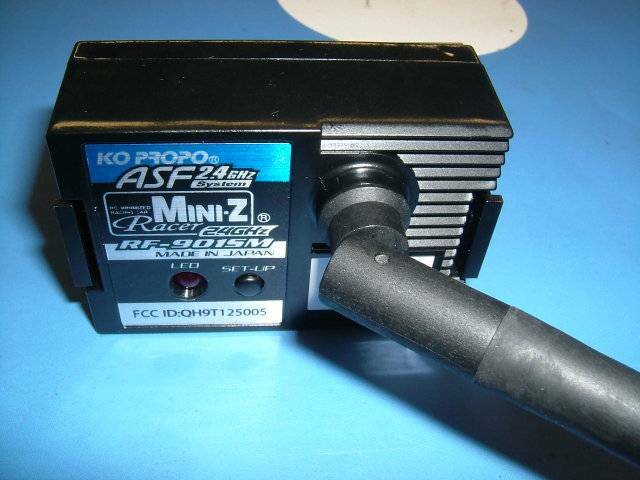

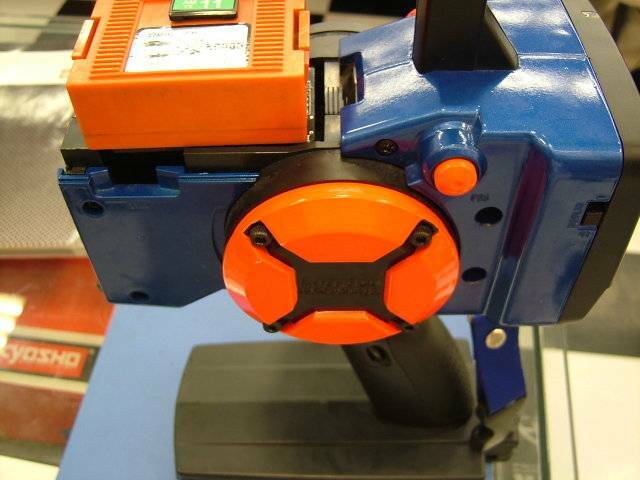

直接買個轉接座 3PK . M11可通用

bliss

讚啦！這個轉接座到那裡買的到呢？

x78990

mT賽車場

rcmorris

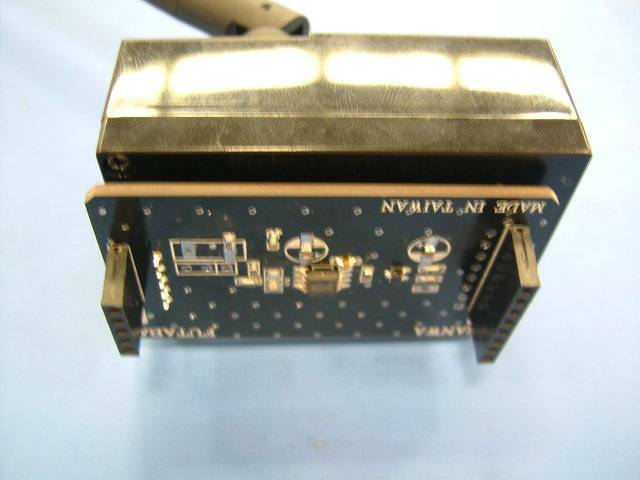

感謝分享，最重要的是還有 Made in Taiwn 的字樣，瞬間爽度上升 100%~~~
