mini - z 車燈亮度可調進階版 (不用算電阻大小方法)

thankb

使用材料明細:

1.SVR半固定電阻100Ω(意思是0~100om),二棵(前.後各一個控制亮度用)
  http://shop.cpu.com.tw/product_info.php/cPath/53_1539_1663/products_id/11001
  廣華的商品(圖片為廣華電子所有)
2.led (依車種而使用大小不同的led或smd).
3.顏色前二棵要相同,後也要用相同的(ex.前白x2,後紅x2),色系都可以啦但要一樣.

樣品圖:




說明:1.共三隻角位,上頭的十字形為調整鈕(需使用十字螺絲起子)
     2.單隻角位請接正極(+),另外二角只需選擇其中一角接至LED(因為om值是對應的)
     3.另二隻角位是戶相對應.
       ex.有A.B二角,若十字調整向右A的電阻則越小,B點的電阻則越大,而二邊的值加起來則為100om,
          如果A為69om,B則為31om電阻輸出,所以你只要接其中一點就可以了.
     4.前燈二棵燈先並聯後正極接到SVR(獨立一棵),SVR單線那裡再接到電源正極,負極則直接上電源負極.
       後燈二棵燈先並聯後正極接到SVR(獨立一棵),SVR單線那裡再接到電源正極,負極則可和前燈負極相接.

     ps1.記住前後二阻燈一定都要使用並聯,用串聯電壓會不足.

       PS2:亮度記得剛好亮或高亮不要太亮會影響led壽命.(led溫度會過高)

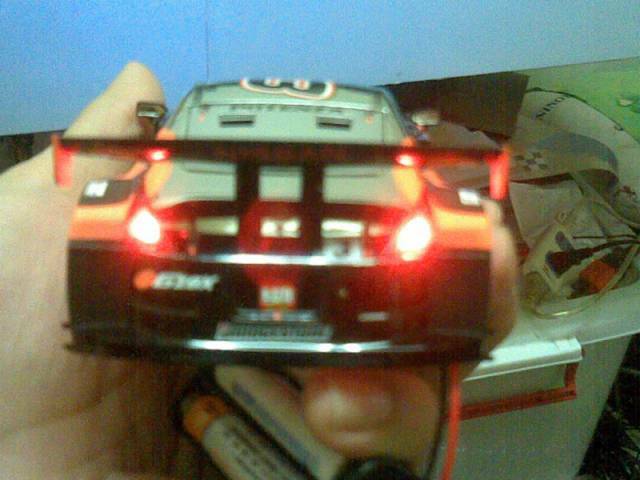

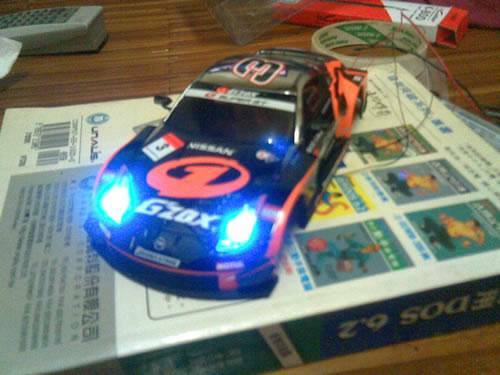

附完成pic mycar及接線pic



[ 本帖最後由 thankb 於 2008年7月14日 11:27 PM 編輯 ]

copter

謝謝分享訊息。

de1870

是吃車子的電嗎?還是另外吃電????

thankb

原帖由 de1870 於 2008年7月13日 10:01 AM 發表
是吃車子的電嗎?還是另外吃電????

吃電方法5種(功能不同):
              1.從車子電源直接接線.
              2.從馬達電源輸出+,-接線(功能是前進才會亮燈)
              3.前進一組接正負,後退一組接負正極(功能前進亮前燈,後退亮後燈)
              4.多一個切換開關(功能:1.可恆亮2.前進才亮,後退亮後燈(也可做成前後同時亮)
              ps:第四種二種切換功能待有空再改良說明.
              5.外接一個ic timer及半固定電阻和其他等等,可做閃亮用.(有空做再分享)

[ 本帖最後由 thankb 於 2008年7月13日 06:03 PM 編輯 ]

阿斌

感謝分享~好棒的東西!!

jacky52020

學到了~謝謝您的分享~~
