魚雷馬達控制

komanetw

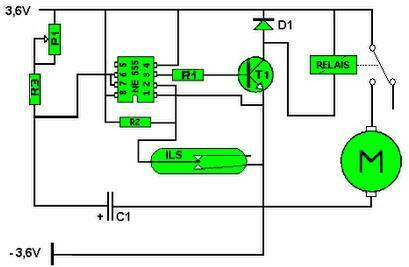

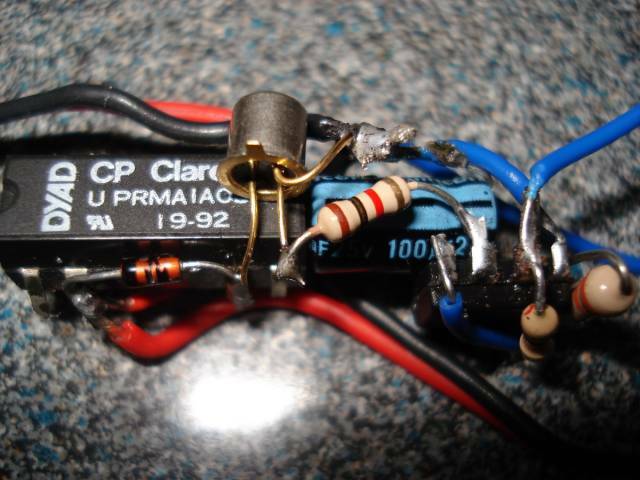

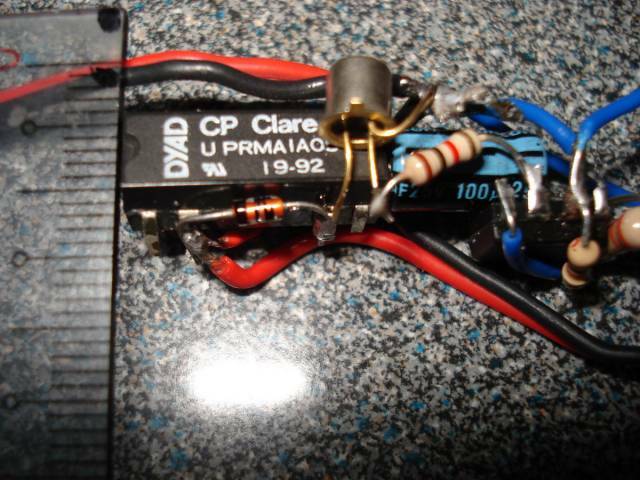

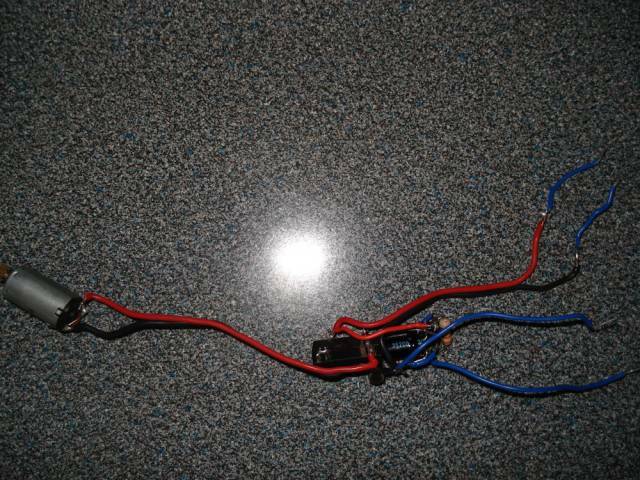

日前在老德的網站發現的有關魚雷馬達的自動控制線路
啟動方式:以磁簧開關做啟動,平時OFF,利用伺服器拉動一塊磁鐵,靠近磁簧開關,馬達就啟動
自動控制:馬達啟動後,IC自動計時約20~30秒後自動OFF
問題:
      偶不會外殼啦

julia0826

先拿ㄧ支注射針筒頂著用.......

long2818

可分享魚雷馬達的自動控制線路.謝謝啦 !

epg800

原帖由 julia0826 於 2008年4月2日 02:57 PM 發表
先拿ㄧ支注射針筒頂著用.......

厚!你幫他車一豬啦!

肥雪

原帖由 komanetw 於 2008年4月2日 02:27 PM 發表
日前在老德的網站發現的有關魚雷馬達的自動控制線路
啟動方式:以磁簧開關做啟動,平時OFF,利用伺服器拉動一塊磁鐵,靠近磁簧開關,馬達就啟動
自動控制:馬達啟動後,IC自動計時約20~30秒後自動OFF
問題:
      偶不會 ...

KOMANETW兄可提供線路圖及零件表嗎?

komanetw

原帖由 肥雪 於 2008年4月2日 10:15 AM 發表

KOMANETW兄可提供線路圖及零件表嗎?

零件表
R1 = 1k
R2 = 10k
R3 = 330K
P1= 500K
D1 = 1N4140
C1 = 100 μf/25v
CI = NE555
T1 = 2N 2222
1 Relais SV （繼電器）
1 ILS mini/micro moteur（磁簧開關）
