徵LED 電路圖高手

7777777

高手能畫個電路圖接法嘛

我想動作ㄉ是大燈 跑ㄉ時候亮

煞車燈 煞車亮

底盤燈 都亮著

還有所有電源都直接接在控制端ㄇ

這樣殼要怎ㄇ拔ㄋ

請大大賜教

感激不禁

Cliff_L

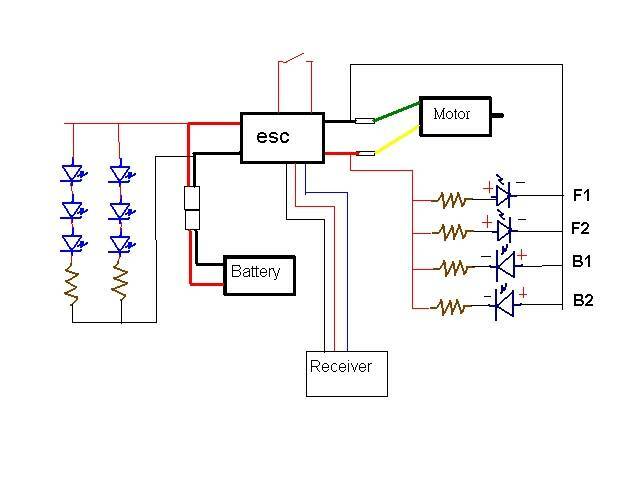

試試這個接法吧
F1 F2 是前燈 可用高輝度的白光LED  電阻接100歐姆
B1 B2 是尾燈/煞車燈 用一般 紅光LED 電阻接440歐姆
剩下的是底盤燈 用一般綠光LED 電阻接200歐姆

這些電阻都是在安全值內 但 LED 可能不是最亮 可以試小一點點的電阻值

7777777

謝謝大大

感激阿 等車車來就來接
