Ｆ３Ａ機工具延遲點火裝置(電源部份十延時電路)

ysniwo

延時時間部份畫好了貼上．
先看電源部份．．．
延遲點火裝置(電源部份)
電流固定最大值：３Ａ．
須要電壓值調整Ｒ２便可．
零件費用請自行購買大約１００元．
零件購買網址：http://bestpack.icshopping.com/index.htm

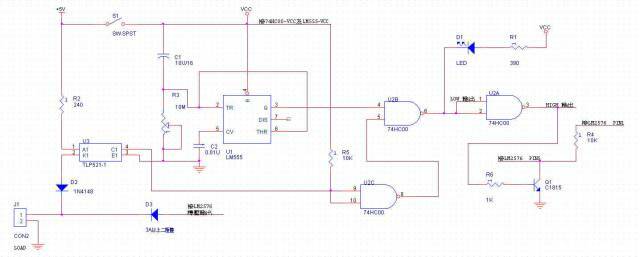

延時電路裝置:

須要者請自行ＤＩＹ一下全部零件費用不會超過二佰元左右．
ＰＳ：請再加一個穩壓ＩＣ＝７８０５當電路工作電壓．

[ 本帖最後由 ysniwo 於 2008年2月4日 11:16 PM 編輯 ]

jcyao

L1的電感值要根據輸入電壓及輸出電壓電流去查表記算
輸入若用7.4V鋰電, 輸出1.5V, 3A，L1用47uH即可

mass

嗯！ 嗯！
我用的就是這個圖，延遲部分只要在第5腳加一RC充電即可，
在資料手冊也有說明

大大是專業人士 找到的零件單價都這麼便宜，
這顆2576在光華源X單價要75元，真是超暴利的
