1/40 U-82靜態潛航電路系統.(鑫哥哥.你要的東西在裡面^.^)

肥雪

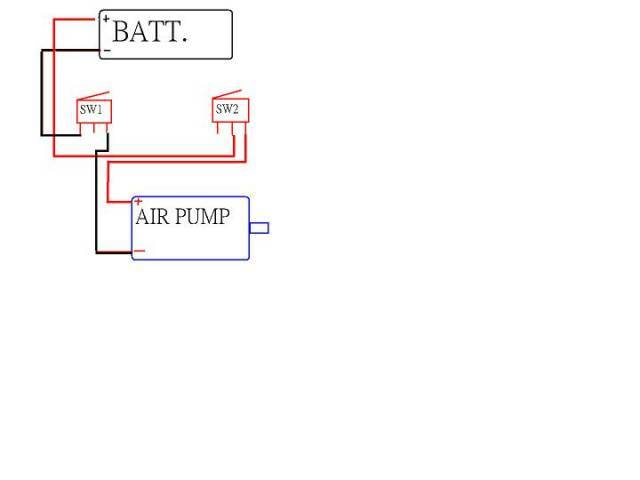

1/40 U-82靜態潛航電路系統.
(線圖轉檔OK!補圖)

[ 本帖最後由 肥雪 於 2007年12月24日 02:42 PM 編輯 ]

epg800

這個太棒了!!讚喔!!
這樣我就懂了 圖像思考比較簡單!!
謝謝肥葛格!!!
內膽配線很漂亮
井然有序 値得偶眠學習!!

hammonchang

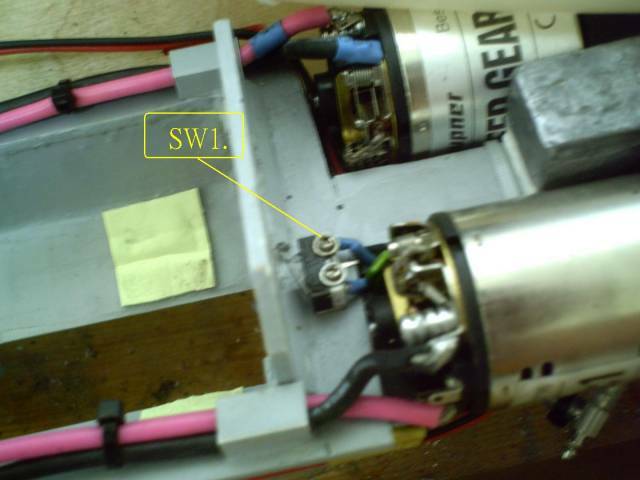

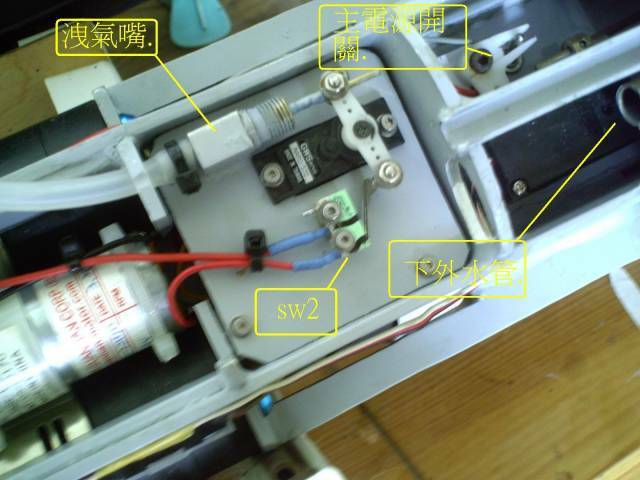

請問一下 SW1的作用為何??  SW2和SW1都是控制air pump 的，小弟不懂SW1的作用~~

epg800

SW2 通電開關
SW1斷電開關
偶說的素不素阿??!!

肥雪

原帖由 epg800 於 2007年12月24日 06:31 PM 發表
SW2 通電開關
SW1斷電開關
偶說的素不素阿??!!

sw1~2都是通電及斷電開關.
可以是通電.也可以是斷電.想一下運作原理就會豁然開朗!

[ 本帖最後由 epg800 於 2007年12月24日 09:17 PM 編輯 ]

肥雪

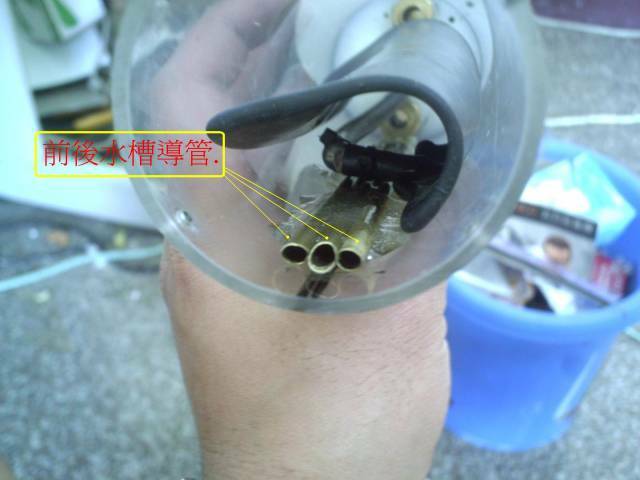

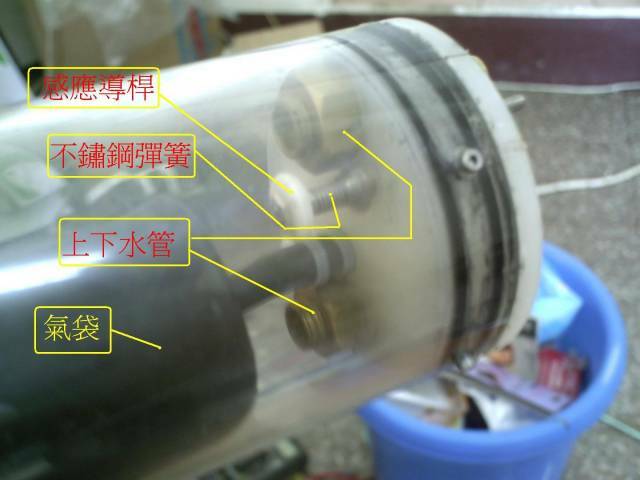

相當實用的設計!這玩意兒可以達到德製水槽一樣的功能.氣袋打飽可自動停止.壓力不足自動打氣.也可精密控制水深.但是無法對應自動深度的系統.但對於預算不足沒辦法買高級德國貨.是另外的變通方法!
自己DIY樂趣無限多!
