因有些船友想了解童友社1/250武藏內部配置,以便其將來購入時配置電裝時可供其參考,因此再貼一些內部圖片,我想還有很多可改進的空間也順便請各位先進給小弟指教指導一下啦!
[ 本帖最後由 t240km 於 2007年9月10日 01:06 PM 編輯 ] |
-

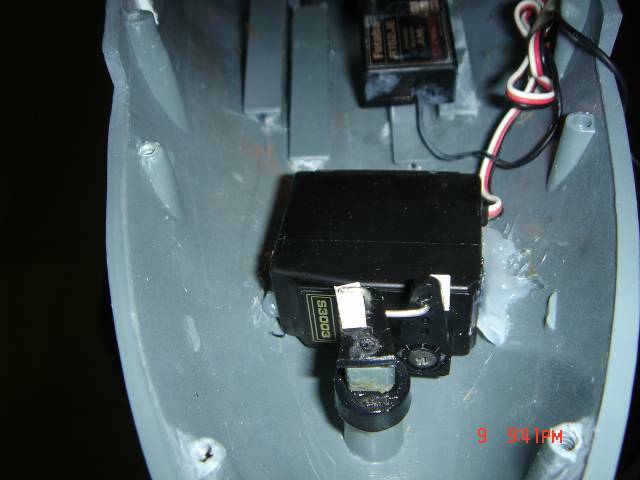

方向舵控制
-

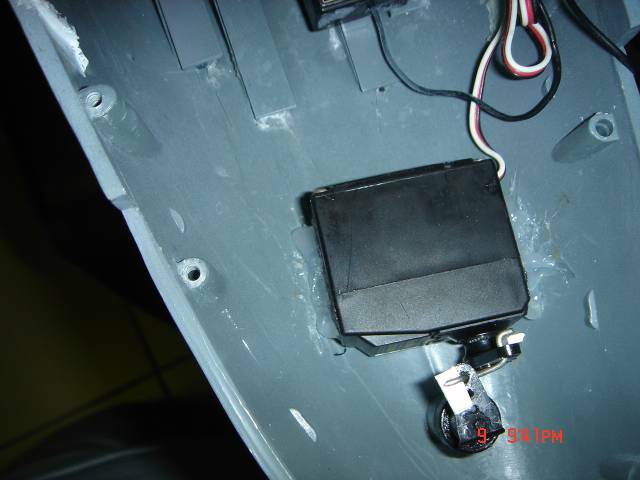

方向舵控制
-

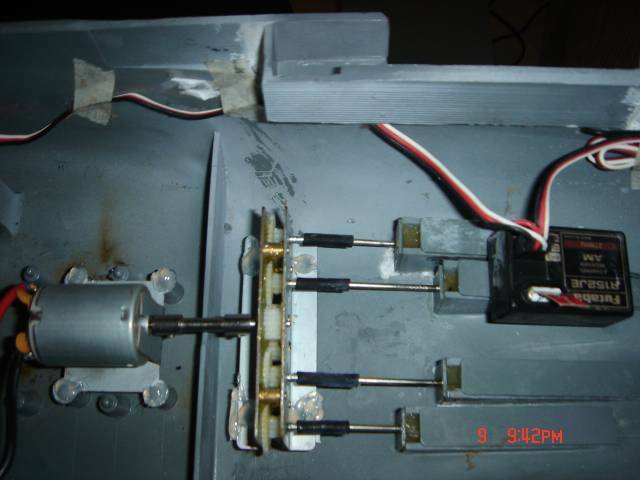

推進系統,280馬達推4軸,原廠附彈簧型連結器因無法在倒退場合下使用,故改為直結式連結器
-
雷達旋轉系統電源和主電源分離,由遙控接收器電源盒改成2個1.5v電池串聯成3v使用,
-

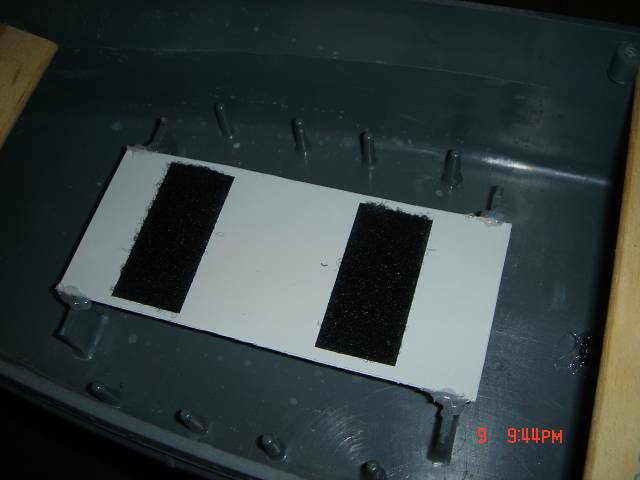

船首原電池裝置處以改造板裁成適當尺寸並稍加修改原電池裝置處支架成等高後黏上改造版即成為鎳氫電池放置處
-

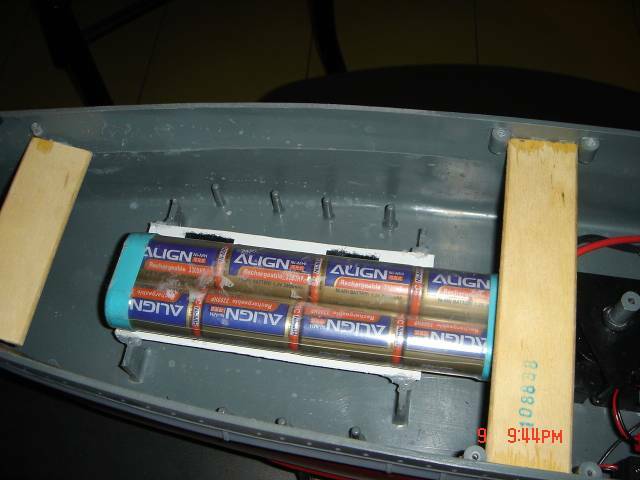

貼上魔鬼氈鎳氫電池放置時位置剛好位於艦體上半部不怕少量進水會造成短路,此船有關電氣部品裝置高度均在艦?
-

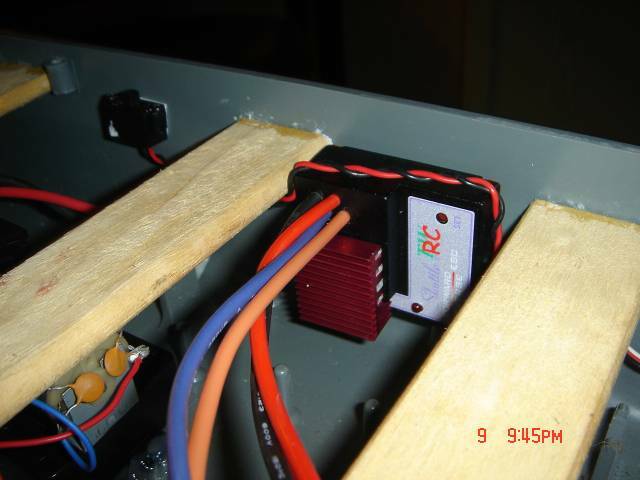

電子變速
|
發表於 2007年9月9日 11:34 PM
