12V請動電池電線整理

weichan

請問各位大大
曾經在網路上看過一位飛友
將12V啟動馬達電池直接安裝在工具箱上
然後接一個好像舊式耳機的插頭非常方便
不知道有沒有飛友知道到電料行要如何跟老闆說
要買什麼插頭

frank0520

香蕉插頭

Richard5257

參考我的~~
內藏電池、充電器、簡易工具、遙控器、燃油等...

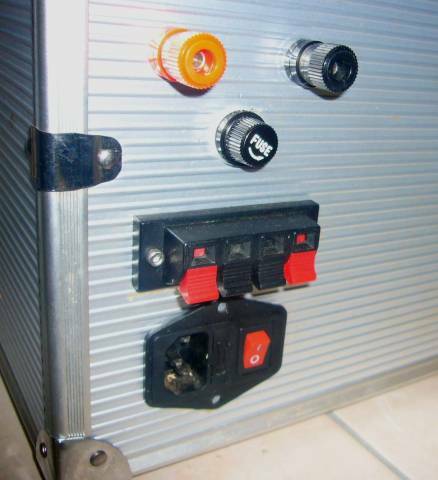

充電器可以用市電(如圖下方的外接式插座※內含開關及保險絲喔)及戶外可用內藏的電池行充電喔.....
圖上方為DC12V輸出埠，可供使用啟動工具及相關DC12V的器具等使用(從電池)
圖中圓圓的頭為輸出DC12V的保險絲(以防短路或過電流造成燒燬)
保險絲下方為充電器的輸出埠(外接喇叭用的啦)，方便充電時的快速接續。
材料加起來不到NT$150~~~呵~~~呵~~

[ 本帖最後由 Richard5257 於 2007年8月15日 11:03 PM 編輯 ]

eric050207

good............................................

Richard5257

原帖由 weichan 於 2007年8月15日 13:48 發表
請問大大
圖上方DC12V輸出埠是不是有公母之分
母的安裝於工具箱公的接在啟動器是嗎
到電料行買的到嗎要如何說明名稱為何

我忘記那叫啥名稱了~
我工具箱上~是母插座
工具箱上的插頭有旋轉頭可以拆下，起動器不必換~原來的夾頭就好!
要到電子材料店買喔!

RCYA

~~~方便~~~
