JR PCM 10S LCD維修

jeepxj

JR PCM10 系列的通病是LCD不顯示，飛友委託維修一台10s，一開始以為單純是偏光板問題，換了上下偏光板，還是沒畫面，大概是LCD買單了。

等了一段時間，在國外的拍賣網站上看到一台10故障機，價格合理，LCD正常，其它功能不確定，二話不說先買下來。

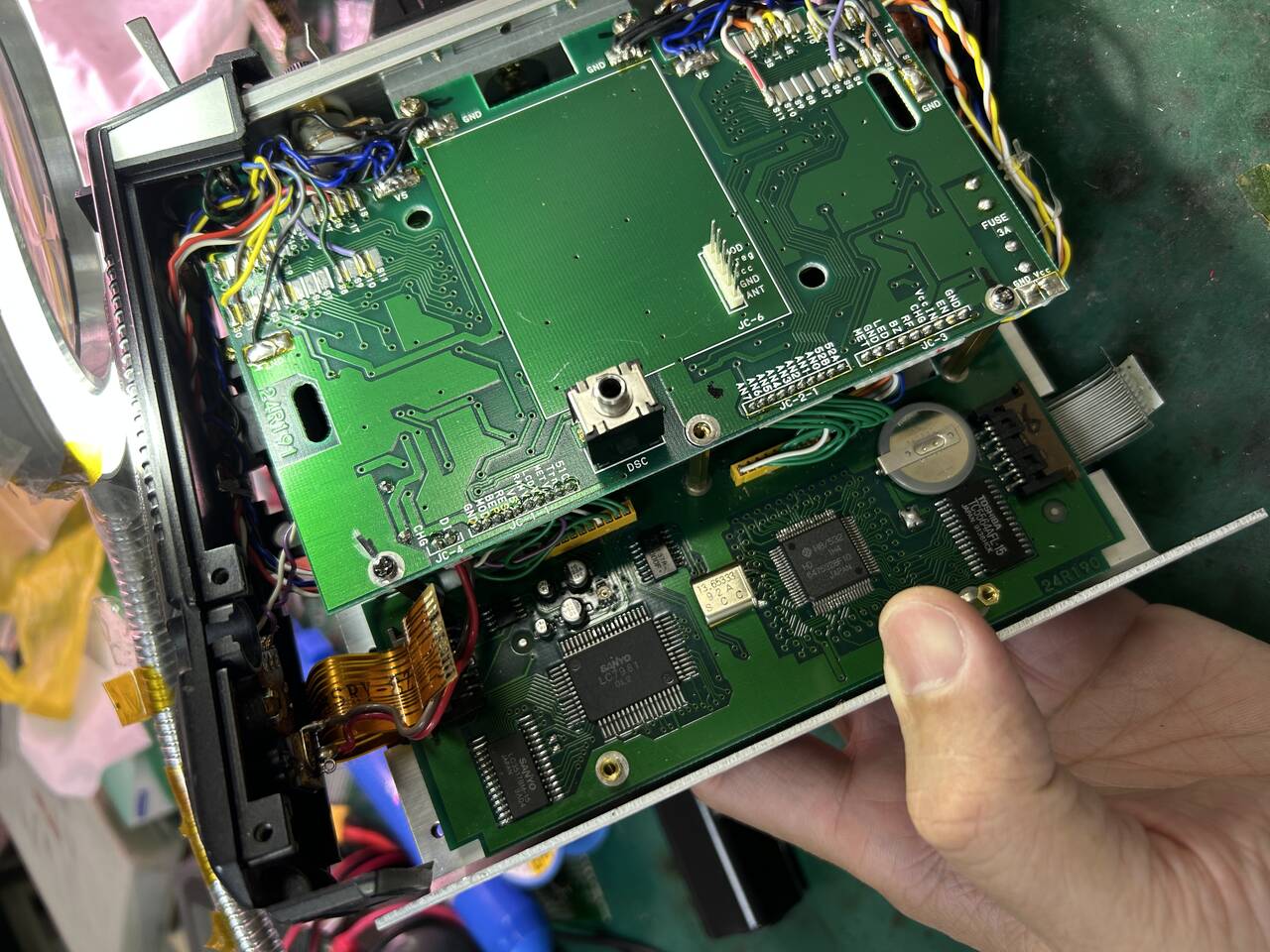

到貨一段時間後，終於利用勞動節連續假日的空檔，把10的LCD 換到10S上，結果悲劇了⋯⋯還是沒有畫面。

不死心, 反過來把10s原來的LCD換到10上, 可以正常顯示，好消息, 這表示2台的LCD都是好的。

利用下班後的幾個晚上⋯⋯把10s電路方塊圖大致上Reverse出來，利用10 與10s不同的故障現象,再用示波器交互比對測量,  鎖定故障點應該是LCD的BIAS電路，再把BIAS區塊電路完整的劃岀來，分析問題點，就搞定了。

搞定10s之後，利用10s的電路當參考來源，接著就順便把10故障的部分也修好了⋯⋯爽啦！

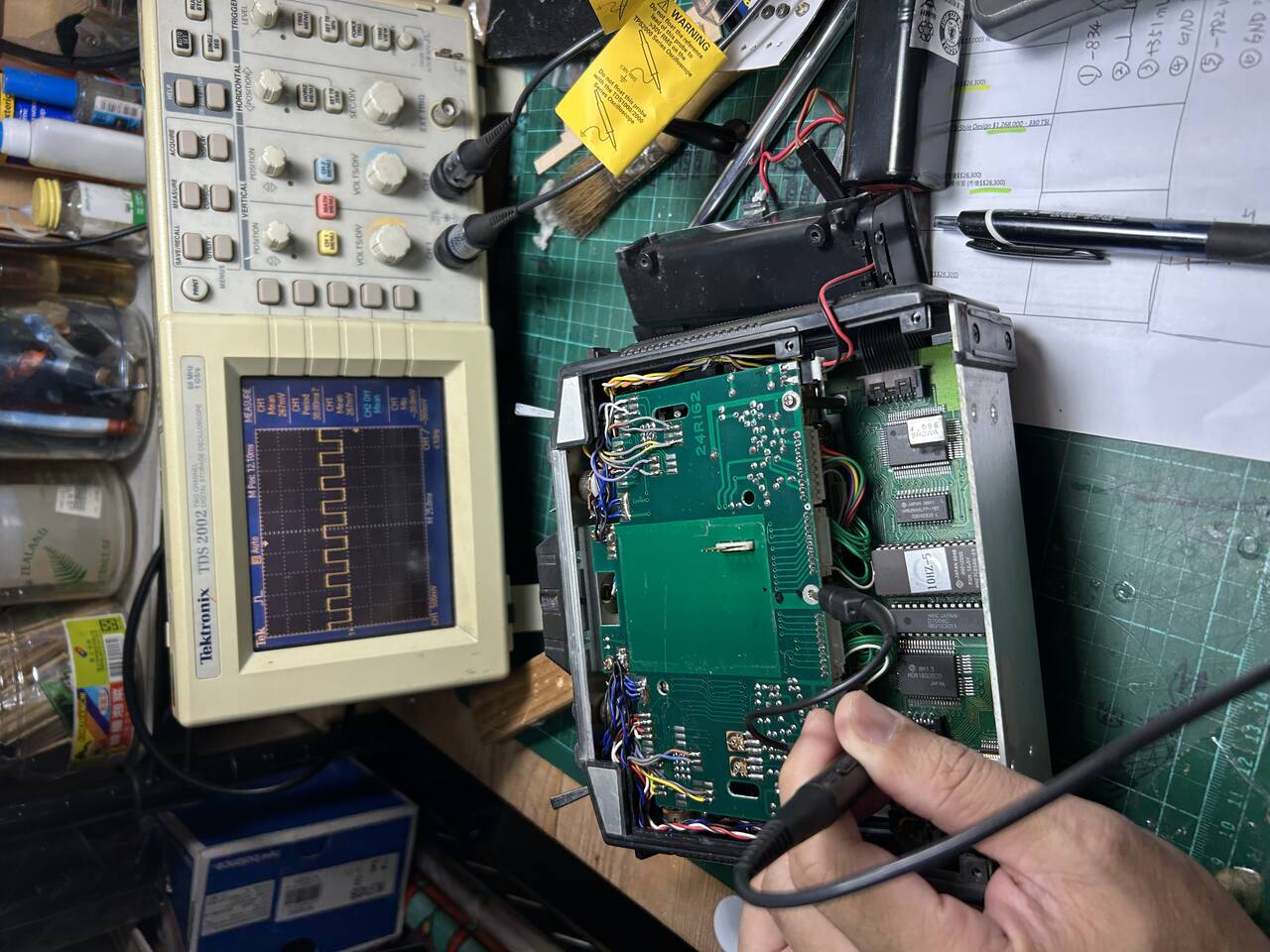

用10的PCB當樣品記錄波形

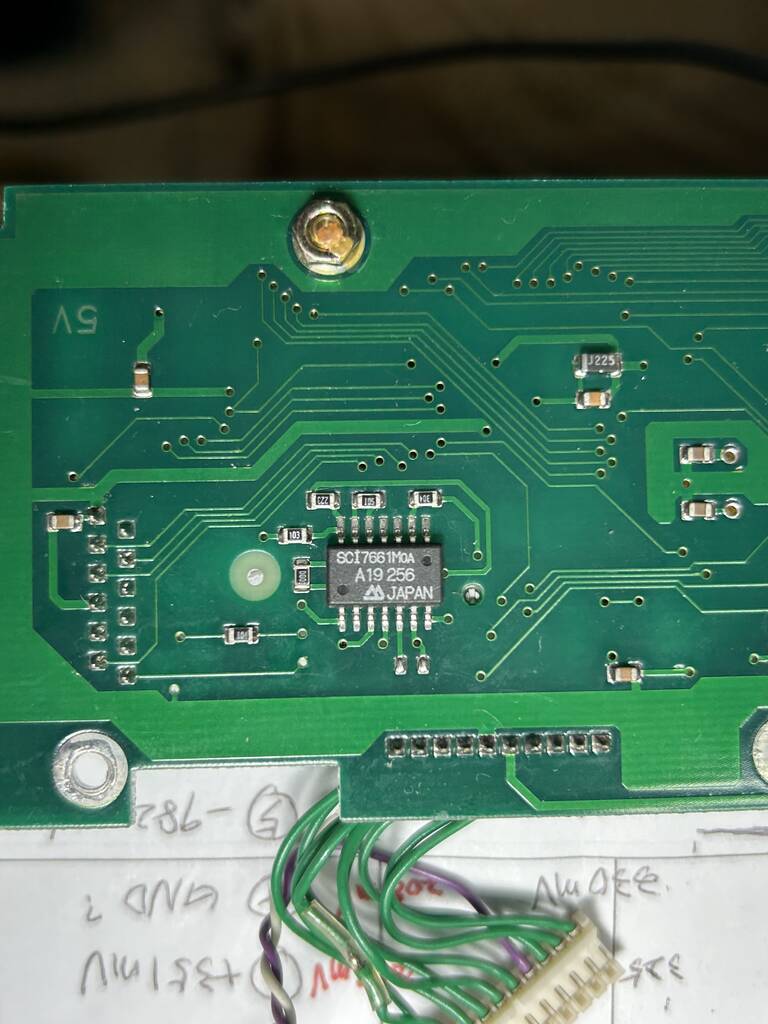

LCD的BIAS電路主IC

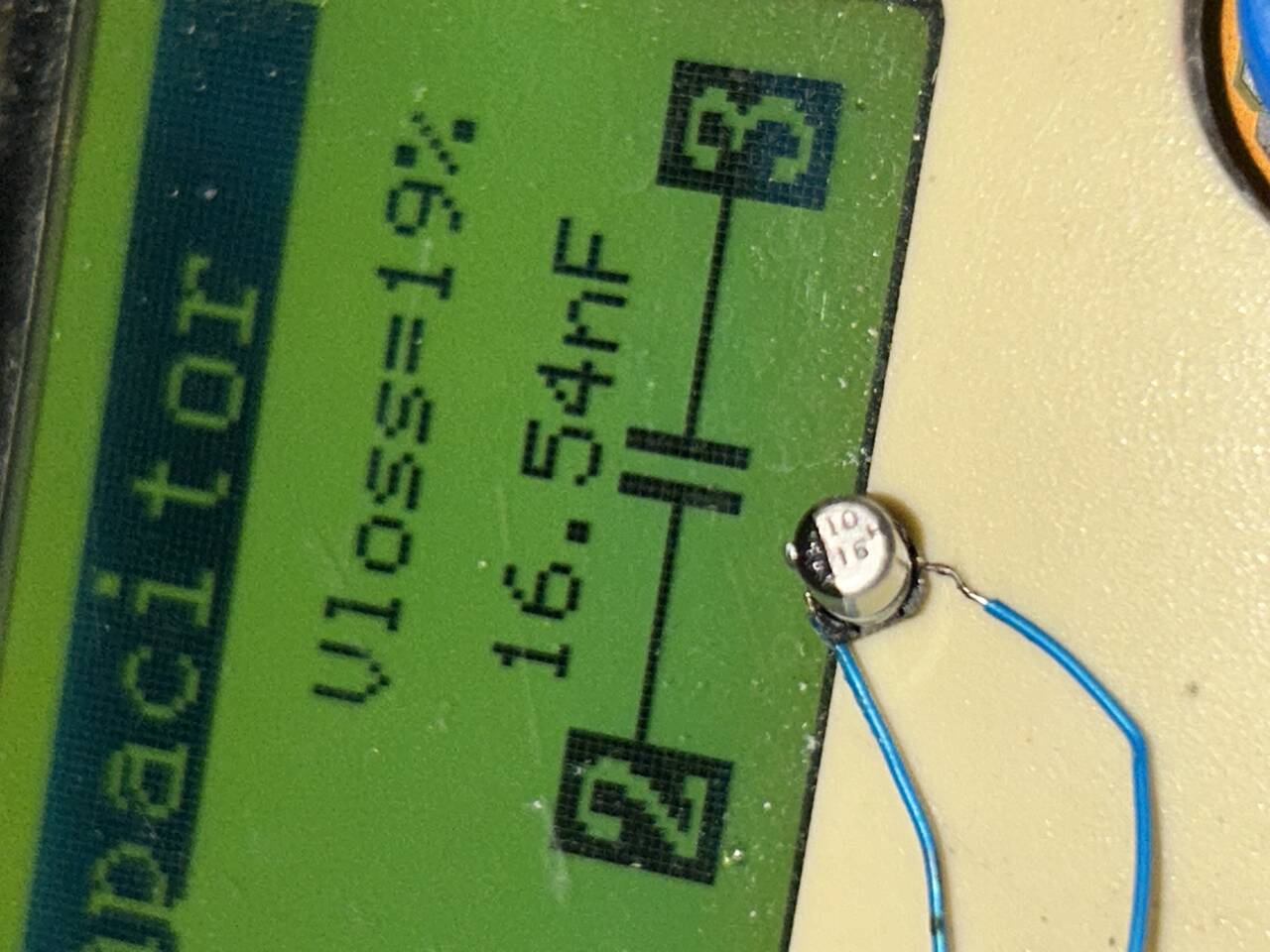

就是這個電容壞了10uF剩下16.5nF

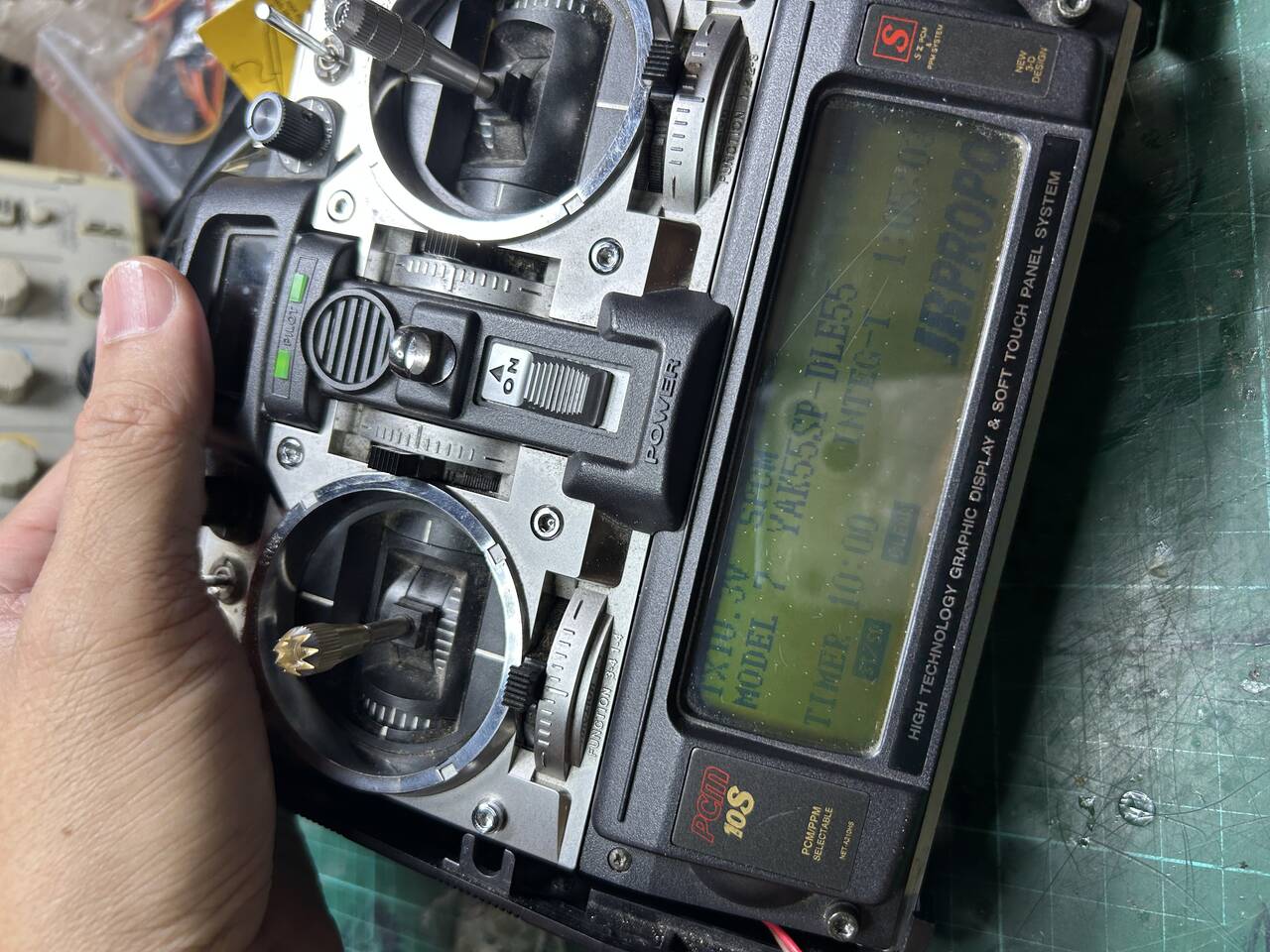

10s終於順利開出畫面了！
