9XII LCD 維修....第30隻

[複製鏈接]
發表於 2023年8月29日 10:08 AM | 顯示全部樓層 |閱讀模式
本帖最後由 jeepxj 於 2023年8月29日 10:09 AM 編輯

這是我修過的第30隻9X系列, 累積30隻的經驗有一點心得, 分享給大家.

1. 分解LCD模組, 一定要輕柔, LCD玻璃角度不對, 就立刻崩角, 如果是崩在透明電極上, 就直接買單了
2. 撕下偏光版, 一定要先用吹風機加熱, 不能硬扯, 因為膠很黏, 硬扯玻璃會裂, 尤其是內部液晶電極夾層, 肉眼看不出來的彎曲,  內部液晶電極夾層就斷線了.
3. 貼偏光版, 技巧與注意事項跟手機保護貼一樣,  清潔灰塵, 擠出空氣.
4. 透明電極, 導電橡膠條, 電路板接點都要仔細清乾淨, 用 95%酒精 與 眼鏡布 反覆輕輕的擦, 不要刮傷電極, 一定要確認沒有肉眼可見的灰塵才可以.

紀錄一下第30次的維修

收到待修機, 開機測試, 確認故障狀況

開始分解LCD模組, 有幾個崩角, 導電橡皮破損

反覆清潔, 組裝測試, 斷線位置都一樣, 與機主確認, 機主自行更換偏光板時沒有加熱, 直接硬撕下來, 應該造成內部斷線

剛從ebay收回來的零件機, 拆下玻璃, 換上去試試看, 確定可以用,

因為年份已久, 預防性更換偏光板, 組回去才發現.....沒組好, 玻璃板的信號線有短路

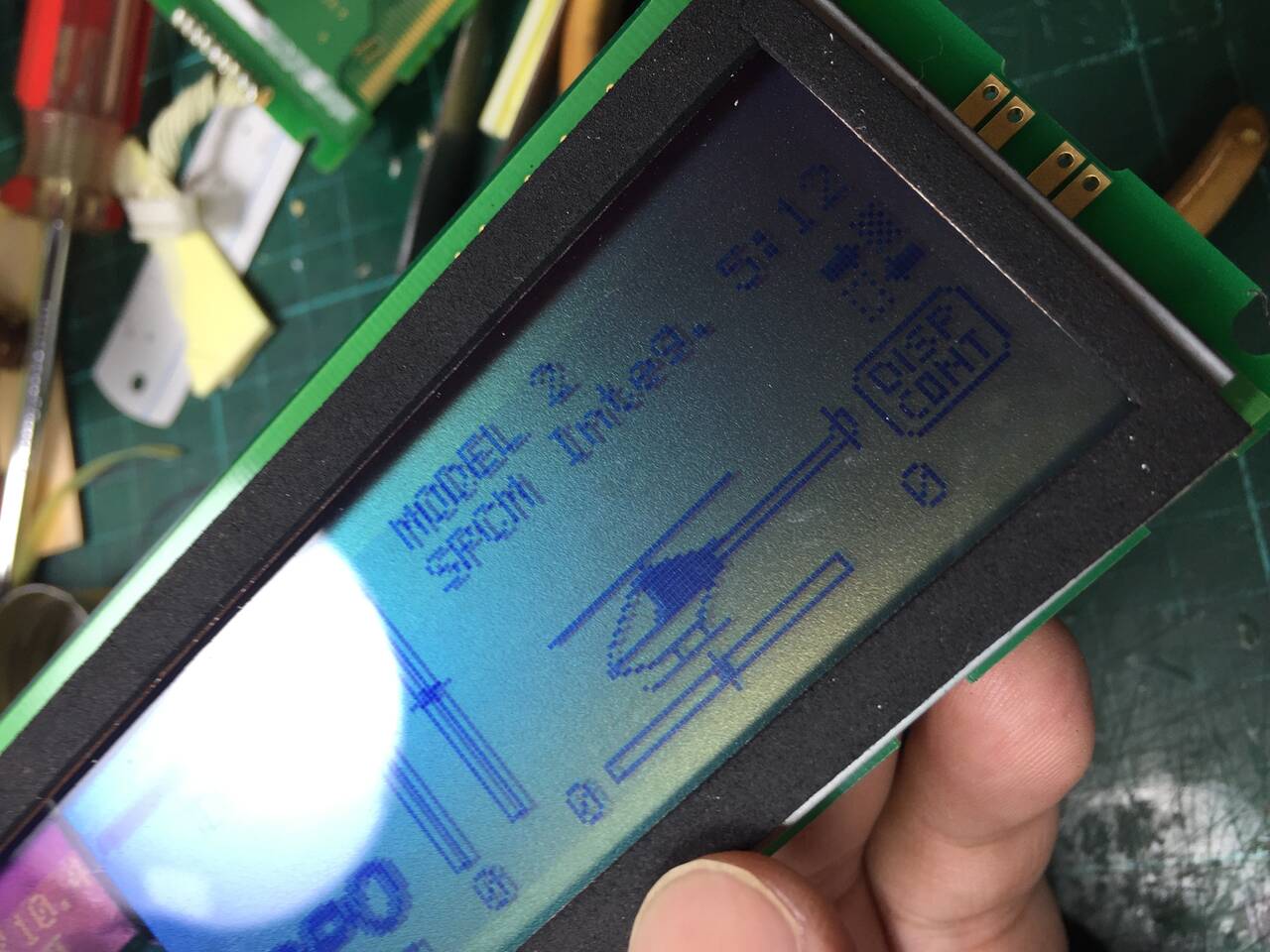

畫面中間下面的0 旁邊有2個雜點

直型機圖型的尾翼怪怪的

只好拆開....全部步驟再重來一次,

確認沒問題了, 第30隻, 簽名留念
08_確認OK, 簽名留念#30.JPG

組回去, 開機測試一下, 跟新的一樣清晰

點評

給星星: 5.0
給星星: 5
  發表於 2024年7月5日 11:42 AM
給星星: 5
  發表於 2023年11月26日 07:53 PM
給星星: 5
  發表於 2023年10月22日 12:22 PM
給星星: 5
  發表於 2023年9月6日 05:52 PM
給星星: 5
  發表於 2023年9月4日 06:37 PM

評分

參與人數 4積分 +19 收起 理由
sam21236 + 4
LIN598568 + 5 看到此篇,真是既羨慕又心動!
Kuma1108 + 5 給您按個讚!
majoy + 5 謝謝您的分享!

查看全部評分





上一篇:使用刷了Devention的DEVO10,出現的奇怪狀況
下一篇:自製SBUS2遙測傳感器
回復

使用道具 舉報

發表於 2023年8月29日 10:44 AM | 顯示全部樓層
您有 XG11 電源開關模組嗎?

點評

給星星: 5.0
給星星: 5
  發表於 2023年10月22日 12:22 PM

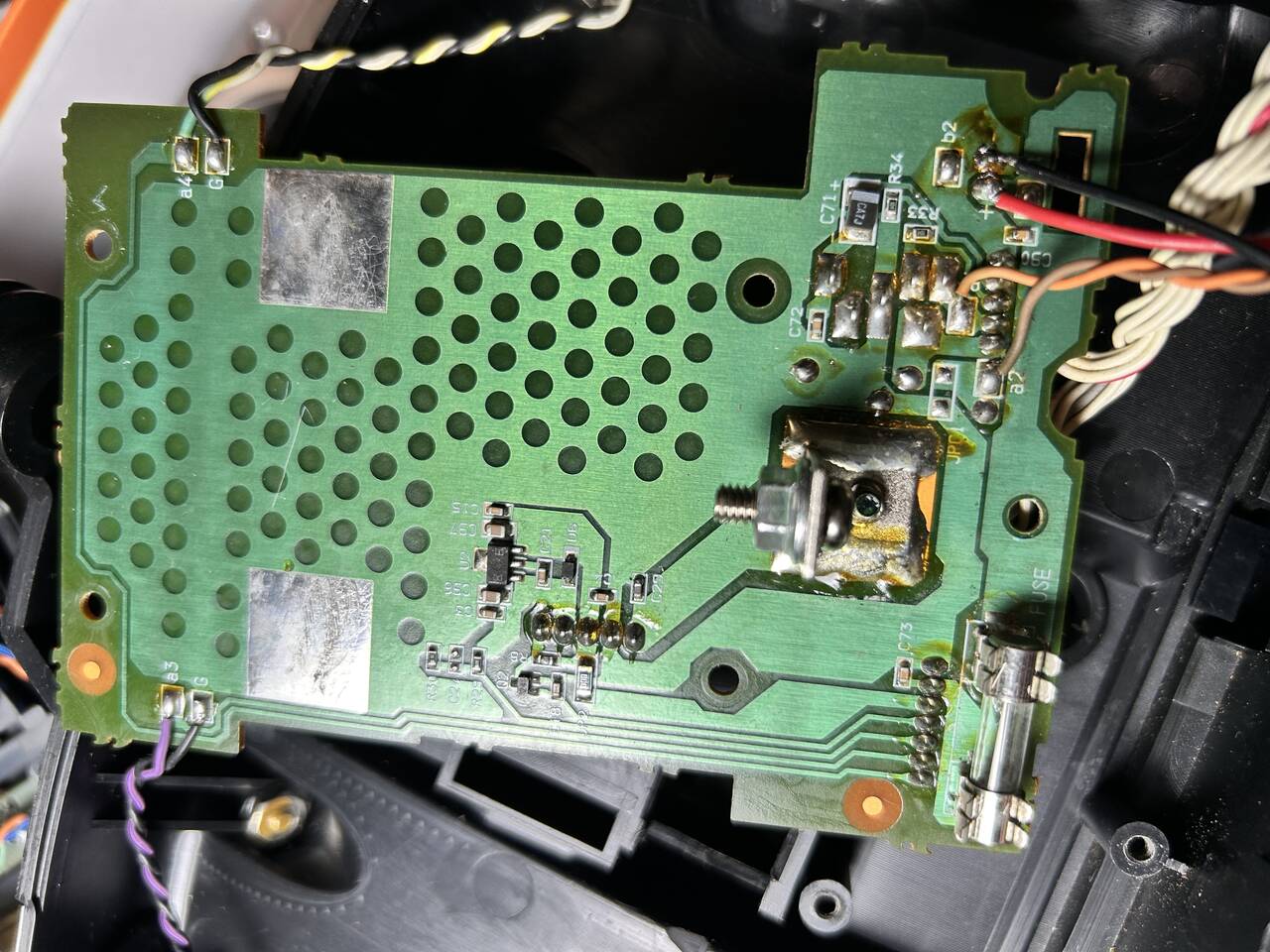

有 9303 (美規的 DSX9)的零件機, 電源開關模組是好的, 可能需要把開關解銲下來換上去, 應該可以試試看.  詳情 回復 發表於 2023年8月29日 01:16 PM
回復 按讚

使用道具 舉報

 樓主| 發表於 2023年8月29日 01:16 PM | 顯示全部樓層
棒飛機 發表於 2023年8月29日 10:44 AM
您有 XG11 電源開關模組嗎?

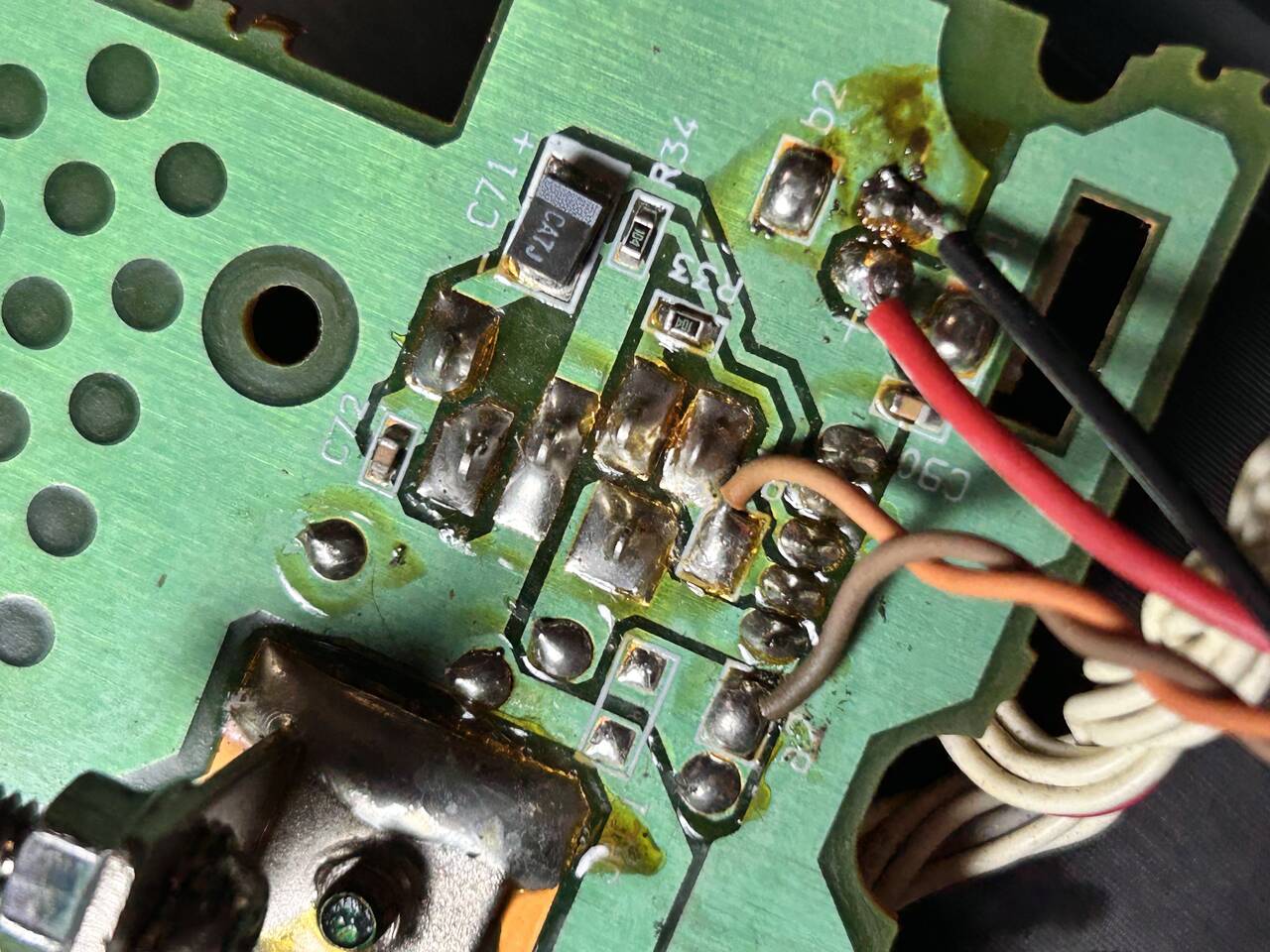

有 9303 (美規的 DSX9)的零件機, 電源開關模組是好的,
可能需要把開關解銲下來換上去, 應該可以試試看.

點評

給星星: 5.0
給星星: 5
  發表於 2023年10月26日 11:25 AM
回復 按讚

使用道具 舉報

發表於 2023年8月30日 10:07 AM | 顯示全部樓層
要如何和您聯繫?

點評

給星星: 5.0
給星星: 5
  發表於 2023年10月26日 11:25 AM
請收一下私訊  詳情 回復 發表於 2023年8月30日 01:03 PM
回復 按讚

使用道具 舉報

 樓主| 發表於 2023年8月30日 01:03 PM | 顯示全部樓層

請收一下私訊
