1/350 大和 砲塔燈/音效 教學

[複製鏈接]
發表於 2022年12月17日 02:34 AM | 顯示全部樓層 |閱讀模式
本帖最後由 tank510 於 2022年12月17日 02:36 AM 編輯

前段時間把1/450跟1/350大和動力做完之後
又加了探照燈
但一直總覺得少了點什麼
再網上看其他大佬的影片後
決定加點其他功能上去
因為是走戰艦路線 主砲跟副砲的旋轉就是必不可免了
至於防空炮及其他小副砲 1/350對我來說還是太小了 手殘實在上不了就放棄
有想過直接使用SG90轉動
但會有速度不均勻 角度有限制 這兩個問題
參考チシルベ的頻道之後 第一版決定使用馬達加渦桿以及齒輪的配置
將主砲黏上2mm不鏽鋼軸
甲板的主砲底座黏上內徑2.1mm的銅管
有條件的就使用承軸
這樣可以降低旋轉時的阻力
在甲板下裝上齒輪及渦桿
先進行假組合稍微加固  確定旋轉順暢後再進行整體固定
再將sg90內部可變電阻直接固定 讓它可以一直轉
我的第一次改版到這基本就結束了
但會有三個問題
一是因為SG90黏在甲板上 故障時拿下來有點小麻煩
二是用遙控器直接控制會有轉過頭的問題
三是還是有點少了什麼
所以玩了一段時間後又拆了
進行第二次改版
新增砲塔旋轉限位 以及音效還有開炮特效
這次會使用到老朋友 - arduino nano
搭配DFPLAYER MINI MP3撥放器 跟迷你版 L298N
電路圖如下
大致邏輯為 ARDUINO 接收2.4G 訊號
ARDUINO傳輸訊號給MP3撥放器撥放指定樂曲
ARDUINO傳輸訊號給迷你版 L298N 控制馬達旋轉 馬達上連接渦桿 推動齒輪進而旋轉砲塔
ARDUINO 接收微動開關訊號 確定砲塔是不是轉到指定位置 進而停止砲塔轉動
/---------------------------------------------------------------------------------------
ARDUINO 接收2.4G 訊號
要能接收2.4G訊號要將接收器的訊號腳以及GND連接到ARDUINO上
GND只要一條就好 但一定要接
程式使用pulseIn來判斷輸入
一般而言遙控器中心點為1500上下  而這也是他讀到的值
依我的遙控器mc6c為例 使用搖桿為900(搖桿往下)-1500(不動)-2100(搖桿往上)
指撥開關則有1500-2100 或是900-1500這兩種 需要進程式看才看的到
而旋鈕也是依樣概念
但有些高階的遙控器本身就能顯示
(目前好像有使用M.BUS讀取ˋ數值 但沒什麼研究)
/------------------------------------------------------------------------------
ARDUINO傳輸訊號給MP3撥放器撥放指定樂曲
由於模組本身為mp3模組 所以要再準備一張記憶卡 4g就十分足夠
模組需接5V及GND 5V來源為ARDUINO上的5V接腳
SPK1及SPK2接至喇叭 記憶卡需格式化並創建MP3資料夾 歌名需命名為0001 . 0002等
大致上依些小細節的教學網上都有
而我們必須透過RX.TX來進行訊號溝通 不過我找的程式碼好像只用到單通就是
喇叭依DFPLAYER官方是能推到3W 若要在上去要另外增加放大晶片
這次我只用到3W喇叭而已
/-----------------------------------------------------------------------------
ARDUINO傳輸訊號給迷你版 L298N
這就比較簡單一點
電路配置接腳為第五及第六腳 可使用PWM進行速度控制快慢 來進行起步延遲 加速 減速等功能 不過我沒多寫就是
/-------------------------------------------------------------------------------------
ARDUINO 接收微動開關訊號

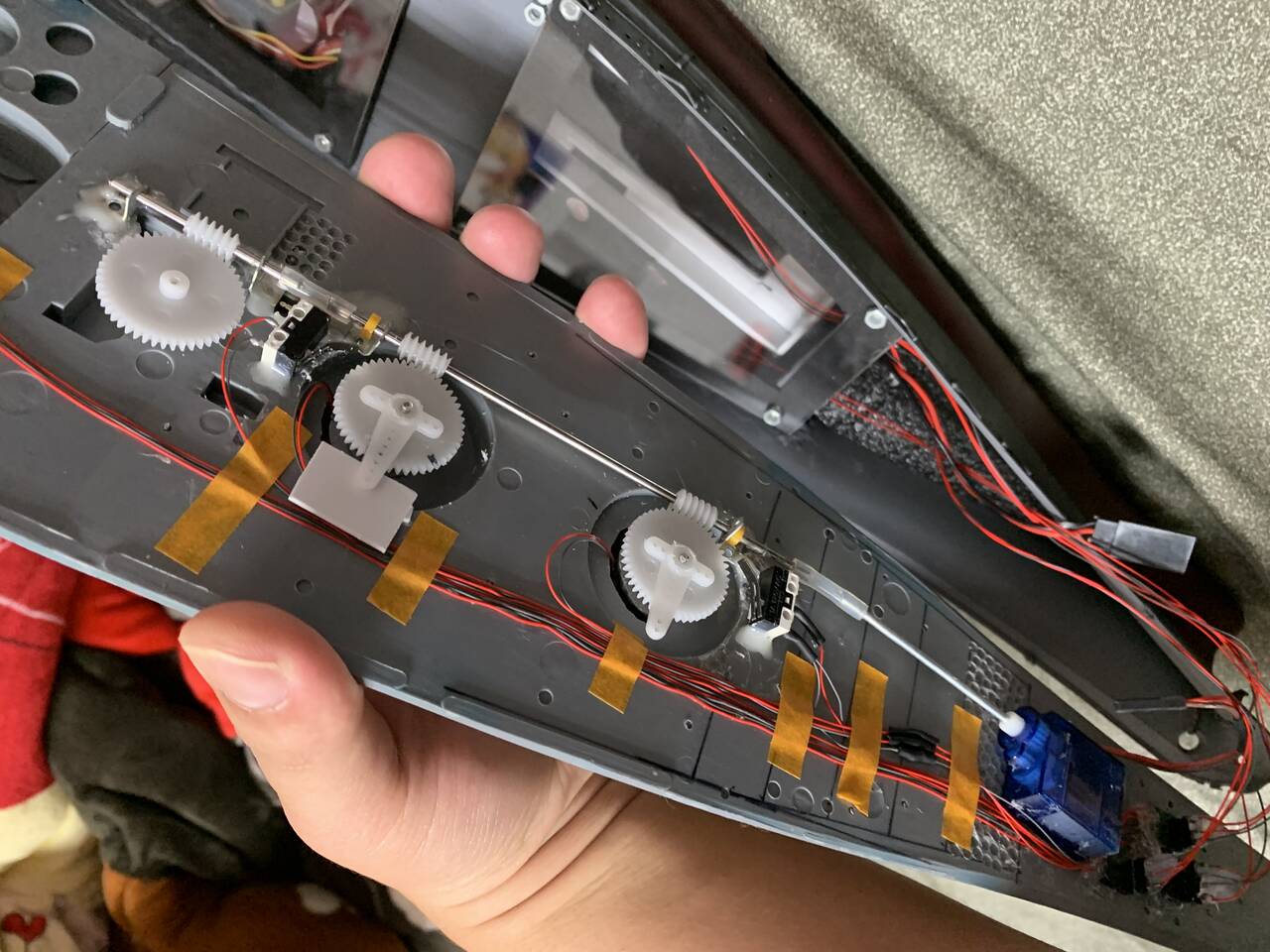

在齒輪上我黏了舵機臂
舵機臂需長於齒輪 才能在齒輪轉至你要的角度後來推動微動開關
此時開關反向作動 ARDUINO接收到訊號後停止馬達往該方向轉動
好處是可往反方向移動
在這裡馬達我是直接把SG90電路板拆了 在馬達上加顆104電容後直接拿來用
一是防潑水二是有現成的減速器用(如圖一)
/-----------------------------------------------------------------------------
到這裡基本上算完成了我的第二次改版
土砲的電路板外觀大致如下
有使用到排針 減少空間 避免斷線 方便更換
不過一堆飛線還是有點糟糕就是

也順便做了外盒
基本上針對狹長的驅逐艦可以做成長形的
我是裝戰艦所以做成方形的
我總共用了四個音效 船笛 開火聲 防空火砲聲 以及一首進行曲
https://www.youtube.com/watch?v=_3anJj0YDKA
/-----------------------------------------------------------------------------
第三次改裝為新增開火特效
因為很麻煩所以拖很久
一開始在做時沒想到這 所以使用套件的金屬砲管
但是等要進行改裝的時候 壓跟用不了 只能拆了換成一般銅管(血虧)
內徑為2.6mm() 使用貼片式led 型號有點忘了 反正挺小的
線也是 用越細越好 焊接好後固定起來放進砲管裡確定能運作後再固定
對眼睛就不太好的我真的是折磨
有辦法做更細的就用更細的 不然這真的算超大和等級了
因為砲塔本身需要旋轉 而線材本身有韌度 所以我做成三管同時作動
在砲塔裡並聯 這樣只需要牽兩條線出來
這樣減少旋轉時的阻力以及點位用量
有條件的可以用導電滑環 就沒這問題
https://www.youtube.com/shorts/Q51nKcG8UDw
至於開火間隔則是搭配音效 慢慢修改數值測出來的


arduino程式片段
https://drive.google.com/file/d/ ... view?usp=share_link

由於程式部分幾乎都是參考網上的 也針對我的設備跟使用習慣做過調整
所以無法做到每個人能直上
目前依這種配置 1/350的戰艦幾乎都沒問題
1/450比例只有做在大和上 但都能裝得下 其餘型態的船得需各位船長調整了
註解方面 近期比較忙 只能等之後有時間再慢慢補上
祝各位艦長一帆風順
