气泵与电磁阀控制模块测试完毕

liverpoolzero

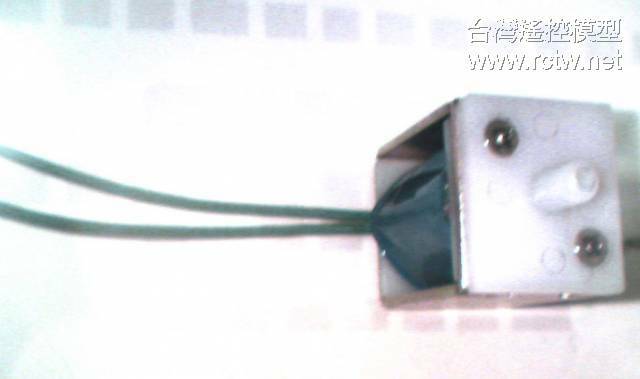

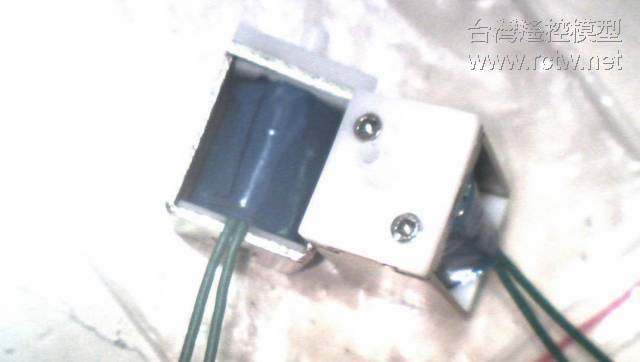

前些日子在大陆的一个厂家进了两只电磁阀样品用来实验气泵版WTC
还在等待订做的驱动模块
先发个照片看看

[ 本帖最後由 liverpoolzero 於 2007年4月15日 12:10 AM 編輯 ]

liverpoolzero

今天好高兴

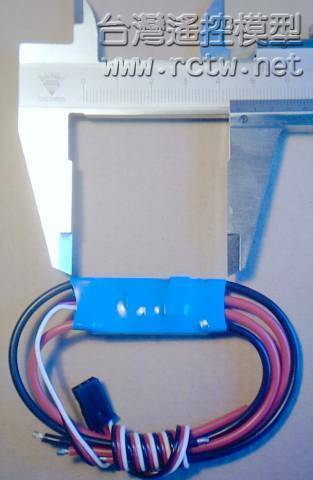

控制模块的工程样品也到了
工作原理是一路输入，A，B两路输出
耐压12V，最大电流20A
A路输出工作，B路输出停止
B路输出工作，A路输出停止
回中时A，B两路都停止
是电子开关方式，还有失控保护功能
没有信号时A路工作，B路停止
等实验好了给大家报告一下

epg800

原帖由 liverpoolzero 於 2007年4月13日 11:53 AM 發表
今天好高兴
控制模块的工程样品也到了
工作原理是一路输入，A，B两路输出
耐压12V，最大电流20A
A路输出工作，B路输出停止
B路输出工 ...

哇!這個東西好用 省掉一顆伺服器 及兩顆微動開關的空間
模型口以越搞越小!!
這些東西哪裏弄來的? 分享一下啦!!!

M1A2

真是好多東西呀
趕快測試一下
沒有問題的話
我.........
也想要一顆說

liverpoolzero

纠正一下，只能省掉一颗伺服器与一只微動開關的空间，不过还可以剩去一只失控保护器，A路接空气泵，B路接电磁阀，用一个通道来控制该模块，A路接通空气泵工作，B路关闭电磁阀关闭，气袋充气，潜艇上浮。B路接通电磁阀打开，A路关闭空气泵关闭，气袋排气，潜艇下潜。 失控的时候按A路通B路闭的情况工作
这是我们百汇模型的新产品。
谢谢大家关注，请等待测试结果！

原帖由 epg800 於 2007年4月13日 12:11 PM 發表

哇!這個東西好用 省掉一顆伺服器 及兩顆微動開關的空間
模型口以越搞越小!!
這些東西哪裏弄來的? 分享一下啦!!!

epg800

原帖由 liverpoolzero 於 2007年4月13日 06:12 PM 發表
纠正一下，只能省掉一颗伺服器与一只微動開關的空间，不过还可以剩去一只失控保护器，A路接空气泵，B路接电磁阀，用一个通道来控制该模 ...

不解!莫非這個也有失控保護的功能??
既然都失控了 如何能讓A路 保持運作?????
