6通編解碼電路圖(分享)

國際獵人

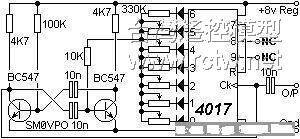

6通編解碼電路圖(分享)此圖是參考

wide2007

感謝分享,能不能說明一下能用在哪裡啊?

winwin

沒想到這顆 祖公 級的 4017 也能玩  不過對無線載波 沒大概念

公爵

好手..........厲害

mass

原帖由 wide2007 於 2007年5月1日 10:14 AM 發表
感謝分享,能不能說明一下能用在哪裡啊?

這是用在接收機的解碼電路。

遙控器把各動作串成一串連續訊號，加到無線電訊號裡面。

接收機收到這一串訊號，要有無線電電路把遙控訊號取出，
取出的訊號就是每一動的排列訊號，接下來要透過上面的電路，
把一連串的伺服訊號，分發至每一動作的接腳，然後接伺服器，
伺服器會解析信號，轉成動作的角度。

4017就是一個6個串列訊號轉6個並列訊號的解碼IC，
GWS的R8M是使用4015，所以R8M是8動接收機。
