[完成] 已完成(600) 非凡科技N2 Mini OSD

[複製鏈接]
發表於 2018年1月14日 04:02 PM | 顯示全部樓層 |閱讀模式
本帖最後由 hsu32 於 2018年1月14日 08:54 PM 編輯

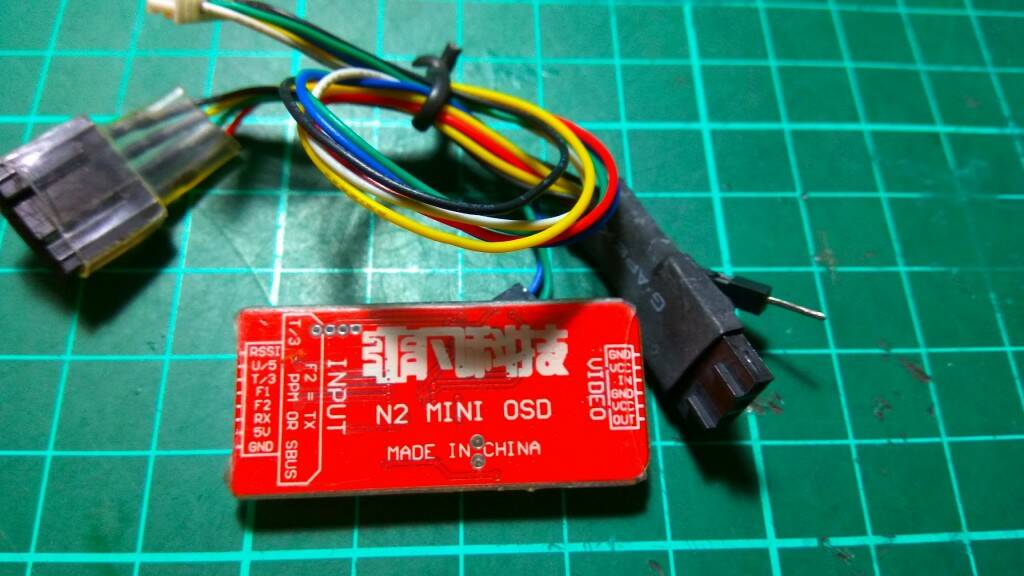

賣非凡科技N2 Mini OSD,功能正常,新舊如照片,此款是搭配DJI NAZA V2及Lite最好的OSD,配合接收能看到目前的遙控訊號強度,功能說明如下:
功能介紹

NAZA專用OSD , 免電腦設置各項參數,支持共用NAZA全系列的GPS,如:LITE,LITE升V2,V1,V2,精靈1,精靈2,精靈2+。讀取NAZA電子羅盤和GPS的數據,即使飛行器靜止在空中也能準確顯示回家方向。
有三種界面可選,1.中文界面 2.仿DJI的IOSD界面  3.自定義界面。
自定義界面可以設置每個參數在屏幕上的任意位置 (三種界面都可開啟或關閉各項數據顯示)N2N3 OSD的功能和區別:
以下為N2的功能,其他OSD無此功能:
1.遙控信號校準:將遙控接收機的RSSI與OSD的RSSI端(遙控信號檢測線)連接,然後將遙控器儘量的靠近接收機(使其信號在最好的情況下),進入遙控信號校準,然後保存退出即可。如果提示失敗說明RSSI沒有正常連接,或者遙控信號不是處於最好的狀態
2.油門行程校準:OSD上的油門大小檢測線與飛控的T埠連接(PWM連接方式),如果是PPM單線連接的話就接到飛控的X2埠上,然後在N2的設置介面將“模式油門獲取”設置成“PPM”即可,並保證遙控接收機與飛控的連接正常。先校準最大油門,先將遙控器的油門通道打到最大,然後進入OSD的油門行程校準,選擇“最大油門”,然後保存,如果提示失敗,說明油門通道沒有正確連接或遙控的油門沒有打到最大。。。。接下來校準最小油門,將遙控器的油門通道打到最小,然後進入OSD的油門行程校準,選擇“最小油門”,保存,如果提示失敗,說明油門通道沒有正確連接或遙控的油門沒有打到最小
地平線的正確使用:
地平線的正確使用:
1.將N2上面的F1和F2分別和NAZA的F1和F2連接。
2.進入NAZA的調參軟體,把雲台選項頁面設置成如下圖顯示的參數.
3、地平線橫滾方向設置,如果地平線的橫滾反向反了,就將“自動控制感度”裏面的“橫滾"設置成反向即可(也可以將OSD的設置功能表中選擇“橫滾方向設置”,然後設置成反向即可)。
4、地平線的俯仰方向設置同上。
5、地平線中點值設置,如果飛控放平了,但地平線不在中心點,就將“舵機行程限制”裏面的“中值”進行微調,直到地平線在中點值。
6、橫滾角度微調,如果將飛控向左或向右傾斜一定角度,但是地平線橫滾變化比較小,就將“自動控制感度”裏面的"修正感度"進入微調即可。
7、俯仰角度微調同上。
