[完成] [400]正新西達 80A 電子變速器.電變 (內建BEC)

[複製鏈接]
發表於 2017年8月15日 11:05 AM | 顯示全部樓層 |閱讀模式
本帖最後由 jr3810 於 2017年8月15日 11:43 AM 編輯

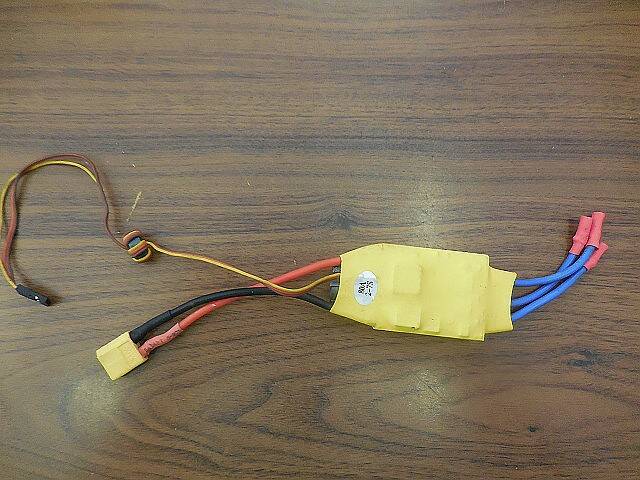

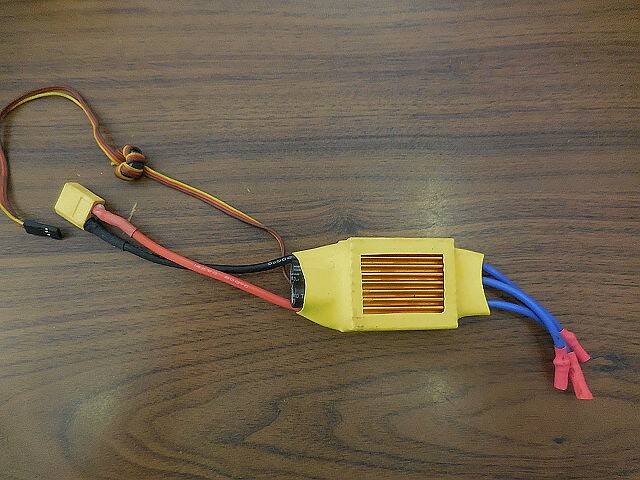

正新西達 80A 電子變速器
UBEC80A 無刷電子變速器:最大電流80A , 瞬間承受95A (10秒)

              外型尺寸/重量:10A:78mmX 38mm X 15mm (70克)

                      電壓範圍 :6V-30V 6-20NIMH (2-7 LIPO)
                            BEC輸:5V/5A( 開關式)
                       保護功能 :自動選擇 2S-7S LIPO,分別保護電壓(6V/9V/12/15/18/21)
                                            自動選擇 4-12NIMH,每顆保護電壓為0.8V
                                            安全保護 ,油門位置不對禁止啟動
                                            溫度保護,表面溫度 100度停機
                                            失控保護 ,無信號 1秒以後停機

使用說明:當第一次使用無刷電子變速時,要先做設定的動作
                     馬達與電子變速連接
                     先把油門推至頂端 (日本手油門在右邊 美國手油門在左邊)
                     (FUTABA系列發射機必須把油門選在REV)
                   將電子變速器電源端接上電池
                    發射機正常的話,會聽到以下聲音
                     BB兩聲提示音表示已經接通電源
                               B  一聲模式表示選擇 LIPO、NIMH /NICO電池數量與種類選單
               連續     B B 兩聲模式表示選擇油門控制選單
                    若為   B   一聲為自動適應油門行程
                             BB   兩聲固定油門行程,1.1(最小油門)<?XML:NAMESPACE PREFIX = ST1 />-1.8MS(最大油門)
                             BBB 三聲高加速度,適合需要快速反映的場合使用。
<?XML:NAMESPACE PREFIX = O />
            BBBB四聲低加速度,適合動力電池性能不太理想的場合使用

              連續B B B 三聲模式表示選擇剎車模式
B一聲為無刹車 (直升機版本為正常操作模式)
B兩聲為輕微刹車,油門到最後時候啟動電機刹車,連續時間為3秒。中途有動力輸出請求,即刻取消。(直升機版本為2-4極電機恒速控制選項)
B三聲為中等強度刹車,時間3秒,中途有動力輸出請求,即刻取消。
                   (直升機版本為6-10極電機恒速控制選項)
B四聲為高強度刹車,時間3秒,中途有動力輸出請求,即刻取消。
                     (直升機版本為12-16極馬達恒速控制選項)
             連續B B B B 四聲模式表示動力基本特性調整
                                B一聲正向旋轉
               B兩聲反向旋轉

               B三聲軟低電壓保護(降功率)
                B四聲硬低電壓保護(停車)
       連續BBBBB 五聲模式表示為提前角選
                         B一聲為1度
                         B兩聲為7度
                         B三聲為15度
                         B四聲為30度
*注意   8極以上電機可以使用高1級的提前角,這時候輸出增加同時效率會有下降。所有電機均可以使用最小進角選項,以獲取最高的效率。

! 當油門進入中間位置,等待需要的以後把油門推到最大,即可完成資料設置。
   ! 如果在中途退出,那只要把油門推到最小就可以,資料不做更改。
    ! 可以在1次設定中做完全部設置,全部設置完以後將油門拉到最小,等待安全提示音以後即可啟動
                     LIPO自動保護有兩個保護點6V & 9V
                     NIMH是按電池數量計算的,電子變速器會依照70%的電壓來作保護。
                     (若是使用4LIPO時,也可使用此功能)
                     剎車出廠設定是沒剎車模式 若需使用此功能,可在設定模式中設定,若要解除此功能
                     在剎車模式中再設定一次即可取消。
                     重新設定若發現電子變速加速,或是油門曲線等任何特性和新的時候有變化,可以重新
                     設定獲取最高性能。

出廠基本設置
1, 電池為自動檢測
2,  自動油門控制,低加速度
3,  輕刹車(直升機版本為普通控制模式)
4,  正向旋轉,軟電壓保護(降功率)
5,  提前角為最小(1°)
運費30元
