請問sm600 模擬器主板

[複製鏈接]
發表於 2017年6月30日 02:12 AM | 顯示全部樓層 |閱讀模式
請問大神們 我的sm600 模擬器一個通道的vr掛了 但解密狗都是好的
所以想拆下來diy看看 裝個接收機上去 讓他變成無線模擬器
接收機的5v電源 我想直接接再紅線和黑線的usb供電

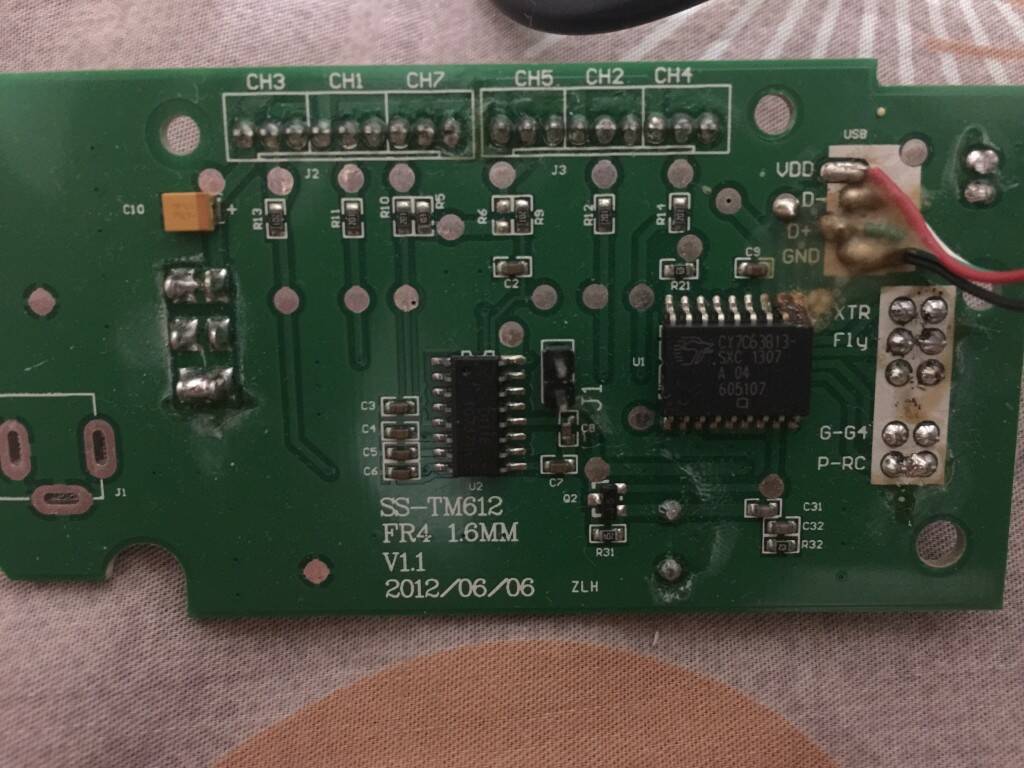

板子上方有6個通道 每三個中間應該是連結原本的vr訊號訊號

方案一 不知道能不能直接從接受上面用pwm訊號 焊接在原本vr訊號上


方案二 用ppm訊號連結在一個點上 一般多合一加密狗應該都是用ppm訊號從3.5音源孔輸入

但我不知道這板子該焊在哪個點上

請問大神們 哪個方案可行呢 如果要用ppm訊號 該焊接在哪個點上






上一篇:K120改成降
下一篇:6S電池請教
發表於 2017年7月6日 10:25 PM | 顯示全部樓層
方案一不可行,PWM訊號跟VR訊號完全不同,一個數位一個類比~

方案二應該可以,可是我不確定信號格式跟PPM是否完全相同~
紅圈跟藍圈處信號應該是反向,接紅圈處時紅圈上方的線路要切斷,接藍圈處時紅圈下方的Q2要拆掉~

P.S:因為東西不在我手上無法量測確定,上述只是看線路的判斷,有可能可以有可能不行甚至燒毀,所以要接紅圈或藍圈時請先串連一顆220歐姆到1K歐姆的電阻,真的怕燒掉不要試,有燒掉的覺悟就死馬當活馬醫吧~^^

點評

給星星: 5.0
太感謝你了~ ^.^ 抱持著實驗的精神 當然不怕他燒掉啦 明後天來試試看 有任何結果 都會再PO上來喔  詳情 回復 發表於 2017年7月7日 11:57 AM
給星星: 5
  發表於 2017年7月7日 11:55 AM
 樓主| 發表於 2017年7月7日 11:57 AM | 顯示全部樓層
kuntan 發表於 2017年7月6日 10:25 PM
方案一不可行,PWM訊號跟VR訊號完全不同,一個數位一個類比~

方案二應該可以,可是我不確定信號格式跟PPM ...

太感謝你了~ ^.^ 抱持著實驗的精神 當然不怕他燒掉啦
明後天來試試看 有任何結果 都會再PO上來喔
