今天的主角是這一台 金龜車
拆開外殼, 看這PCB布局, 有可能是以前服務過的客戶的產品.
全拆了,
1. 加大電池盒空間, 可以容納 2cell 350mAh 鋰電池,
2. 移除轉向電磁鐵, 磨掉會干涉6g伺服機的擋片.

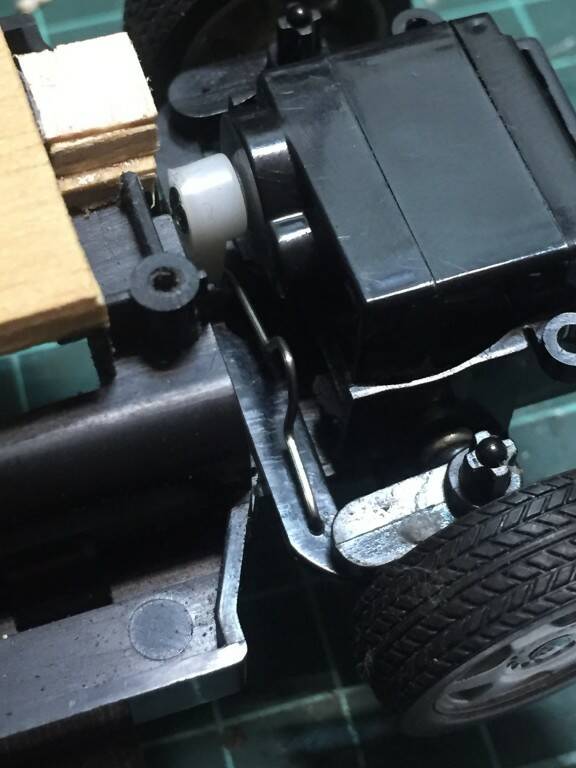

轉向伺服機的固定耳要先切除, 才能裝上, 順便用0.7mm鋼絲摺好拉桿.
車身塑膠部位切開伺服機出線孔,
依照前一次的經驗, 原本的馬達是 3V , 要加繞30圈, 才能適用於2cell鋰電.
從以前軌道車的屍體包中找出何用的零件, 開始加工.
回收另一顆馬達上的漆包線
裝回去
實際組裝傳動組時發現, ABC HOBBY 的黑馬達殼比標準 130白馬達長了 0.05mm,
硬裝進去會 "卡卡", 只好把軸心連同加強的場磁鐵一起 "搬" 到標準130白馬達殼.
剩下電變, 接收的部分就懶得照了,
外殼照原來的順序裝回去就是, 整個過程, 一些磨磨切切是免不了的.
完工照
與前一台來個合照.
|
