儀表燈

sevenstar

不曉得這篇與rc無相干的文章該放哪，就暫時放包羅萬象囉!
最近又開始當起愛迪生了，瘋狂搞車上的led,，把所有原車上的鎢絲燈泡諸如
T5(儀表燈)與T10,T20全都換了，先來發表一T5儀表燈吧!

還滿喜歡露天才有賣的Crd定電流二極體，線路簡單又安全，重點就是有點小貴!T5儀表燈，因led有發光角度的問題，為了點燈照射更均勻，所採用的是四顆5730貼片led,上方兩顆，下方前後兩顆，這該是無敵了吧!


車是03年的老爺車CRV2,真的不常開，十三年多了只開七萬多，不過可惜的是，雖5730都用白光，但儀表實際上是有點米白色，有點可惜，但增加了側面發光的led,導光更佳亮度是夠了!算了，加減用了!分享囉!

RC

沒看到 上方兩顆，下方前後兩顆

sevenstar

RC 發表於 2016年10月14日 12:04 AM
沒看到 上方兩顆，下方前後兩顆

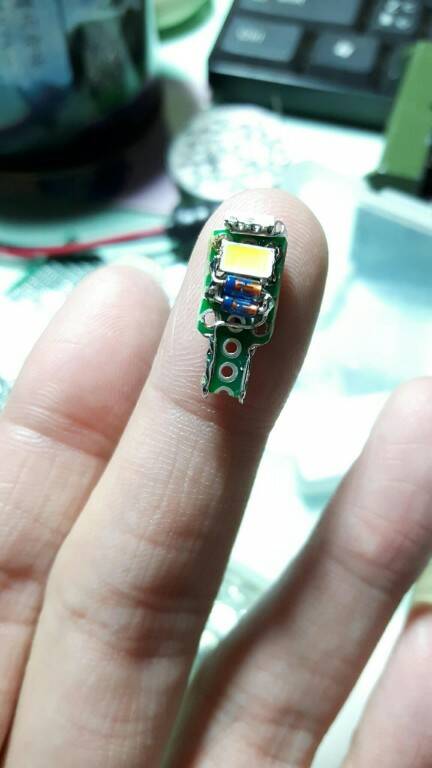

全部就只有圖一，上方是用綠光5050,用於里程表照明，其餘的T5上方都是兩顆5730串聯+crd，只能說沒洗電路板，用洞洞板焊真的是很費工，，，
