原本Key很長的來龍去脈說明原文,要PO文章出來時,系統出現長度過長(字數太多),所以只好砍掉很多字.........要看詳細原文請按這裡
升級過程說明如下,方便對英文有恐懼症的飛友們也進行升級.
整個程序基本上分三個部分:
1, 升級 MCU
2, 刷入 BootLoader
3, 刷入新的 256K版本 韌體程式
需要先準備的東西有:
1, 新的 MCU (露天搜尋 STM32F103RCT6 可找到很多,我是到新竹百年電子直接買的)
2, ST-Link V2 USB 及ST-Link程式 (露天搜尋 ST-Link V2)
3, 下載 PB 提供的 DEVO 7E 的 256K BootLoader 程式 下載 devo7ebootloader_256.bin
4, 支援 256K 7E 的韌體程式(我目前用 HappyHarry編譯的 5/25 Test Build)
5, 焊接工具
1, 升級 MCU :
MCU 可以選擇的版本有好幾個 256K / 384K / 512K ,都可以使用沒問題,只有價格的差異;最終我還是選了 256K 的版本,因為 DEVO 8/10 這些機種也都是 256K 的版本,如果有一天 256K 也不夠用了,就不單單是 7E 一台有問題,而是幾乎全部會有問題了!
MCU STM32F103RCT6 256K 購買難度不高,最難的是怎麼更換這 64支接腳的 MCU, 沒有一定的功力及設備,千萬不要貿然進行;所以小弟上露天去尋找有無代工焊接的服務,雖然有人建議找手機維修行或許有機會可以找到可以執行這樣服務的商家,環顧小弟居住附近的通信行,號稱有維修服務的店家,幾乎都是要 "外送"處理,只是一個單純收發中心而已,根本沒有辦法做這項工作.

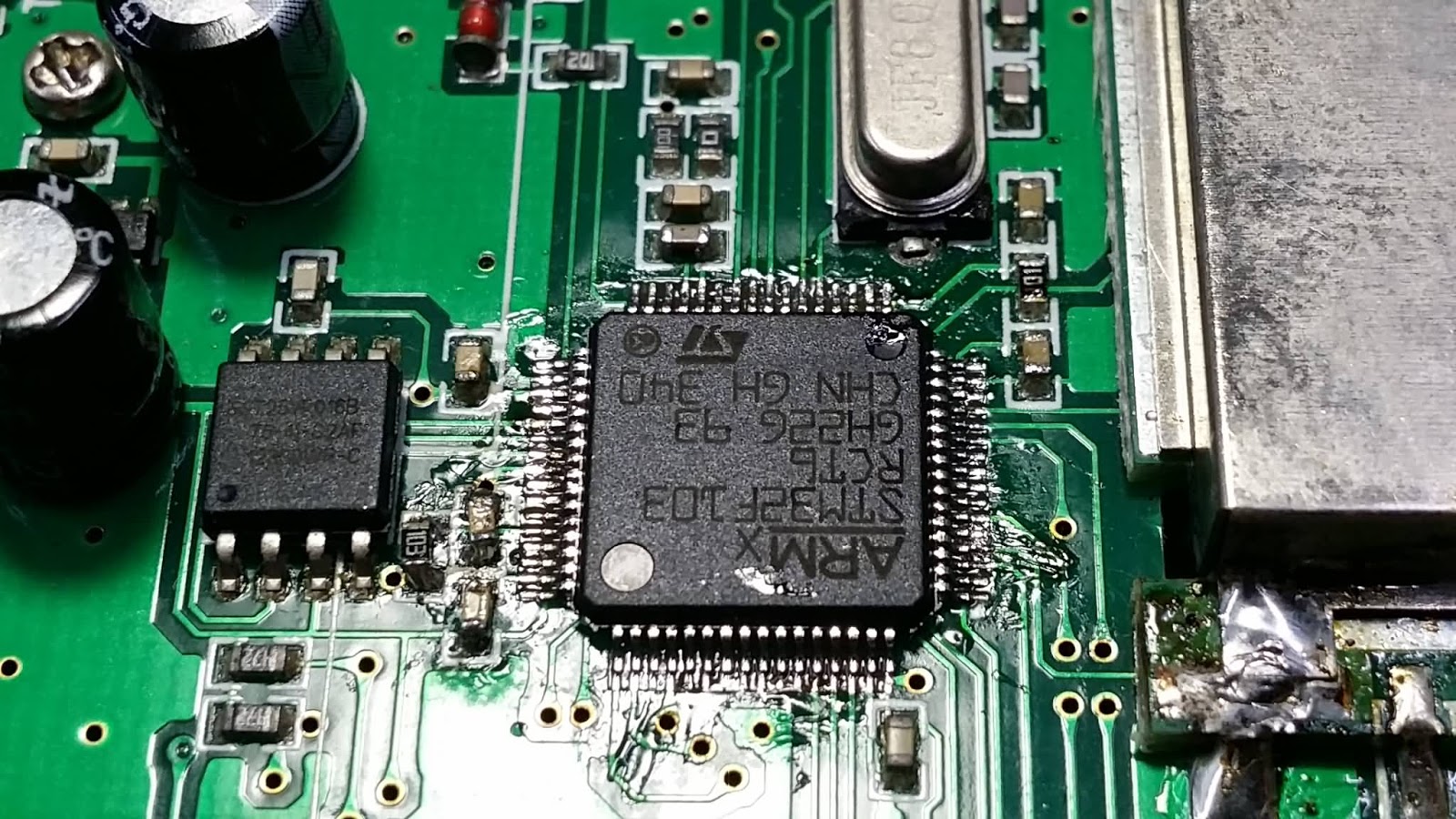

幸運的是在露天找到一個板橋蕭先生,有10年SMD焊接經驗,價格也很公道,聯絡之後把手邊2支7E的主板拆下連同 MCU STM32F103RCT6 256K 寄去請蕭兄協助更換,蕭兄焊接功力真不是蓋的,拿到之後看看接點真是漂亮.
2, 刷入 BootLoader (此過程 "不要" 開啟遙控器電源,切記)

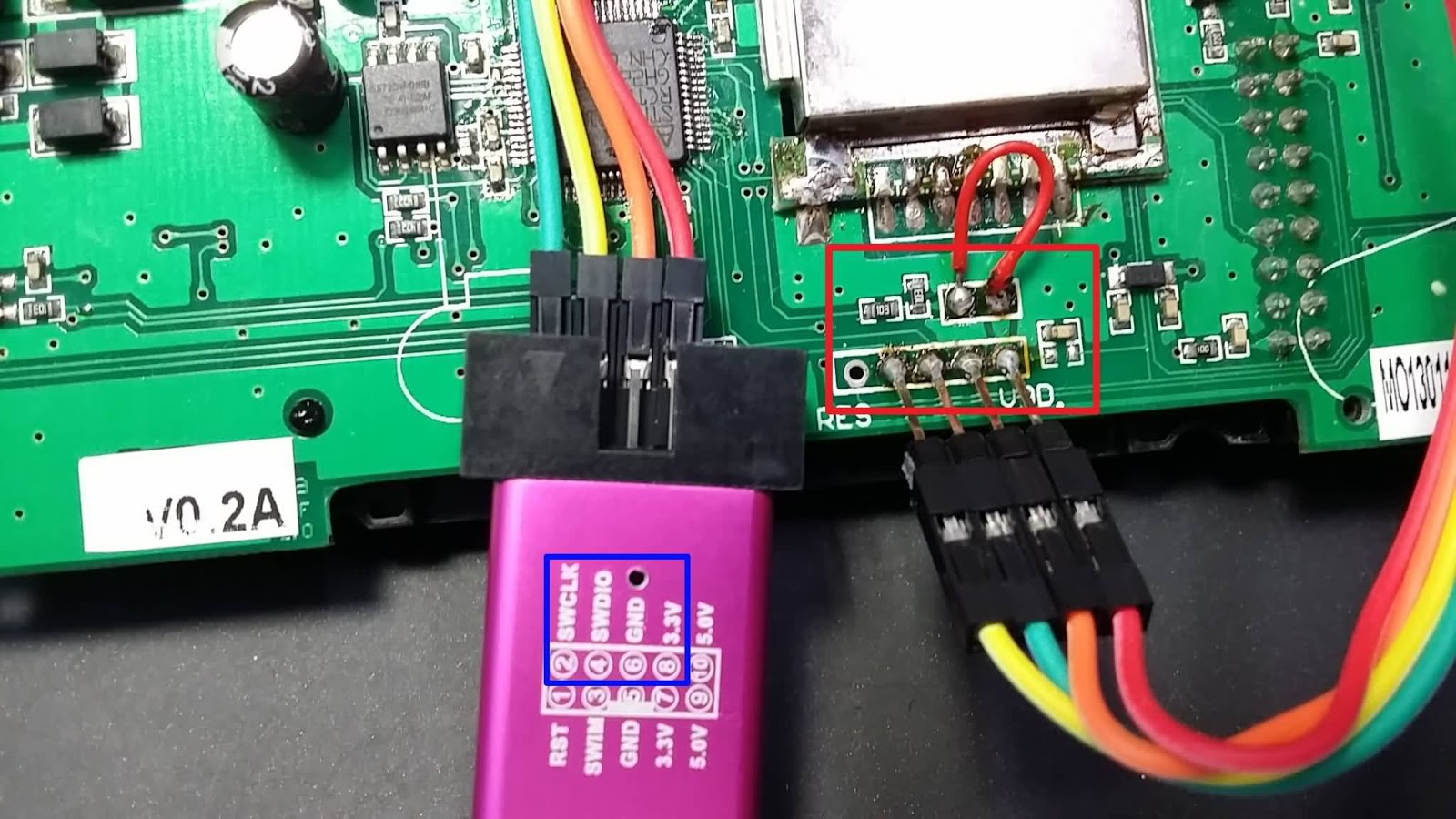

最大的MCU更換難關度過了,剩下的就容易多了,先將 DEVO 7E 的 TMS/TCK/GND/VDD 四根針腳焊上準備連接 ST-Link USB (你要直接焊線也是可以的),四隻腳分別對應 ST-Link 的 SWDIO/SWCLK/GND/3.3V 如下圖:
接線時千萬要注意,不要接到 5.0V , 不要接到 5.0V , 不要接到 5.0V , 不要正負極接反 , 不要正負極接反 , 不要正負極接反 .
並且把上方兩根 Boot 接腳短路在一起

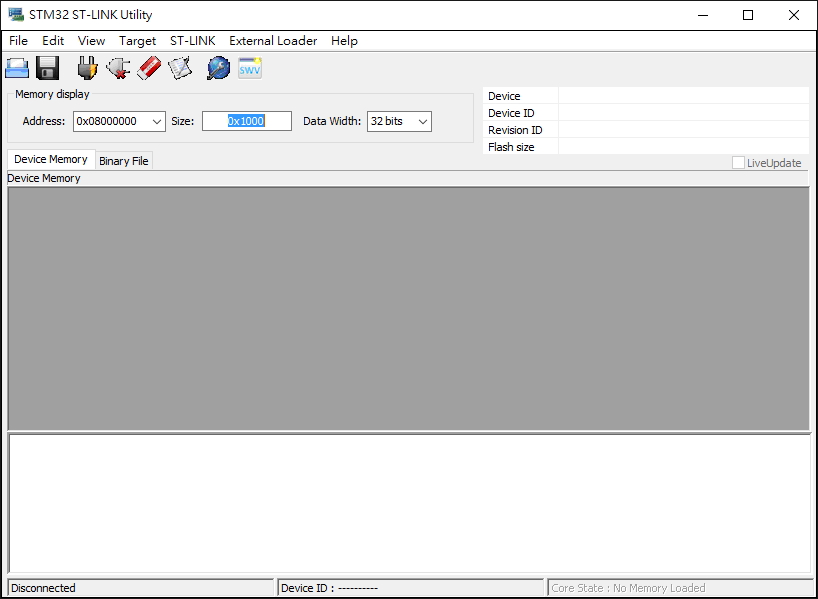

線路都接好之後,ST-Link V2 USB 先不要接上電腦! 先將 ST-Link 程式開啟,畫面應該如下:

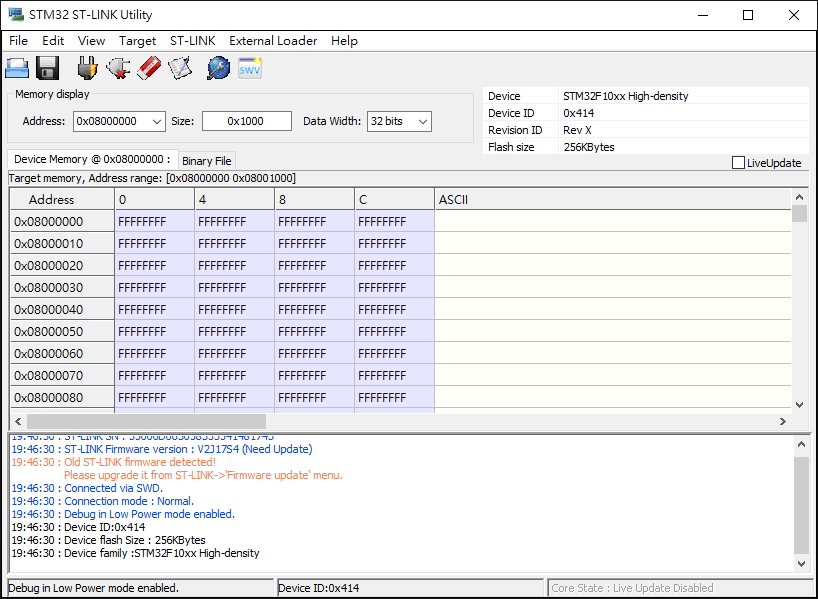

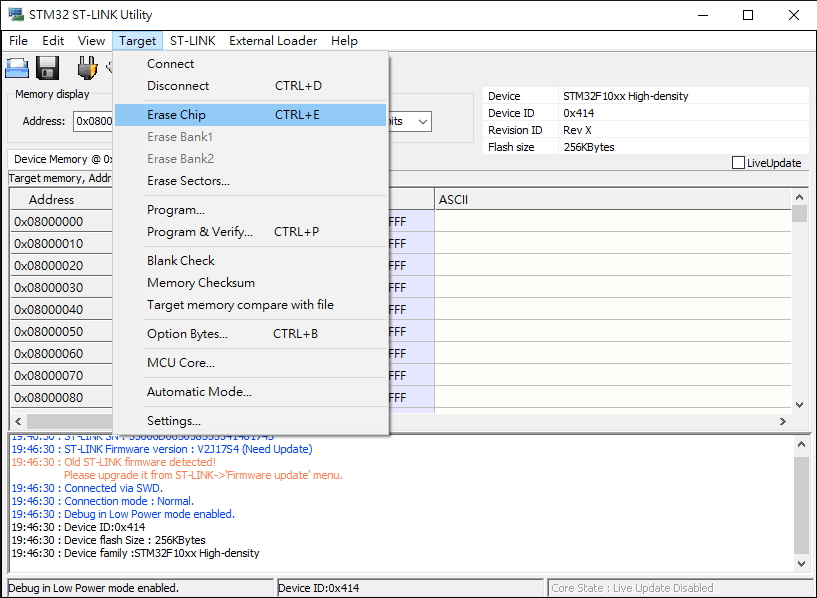

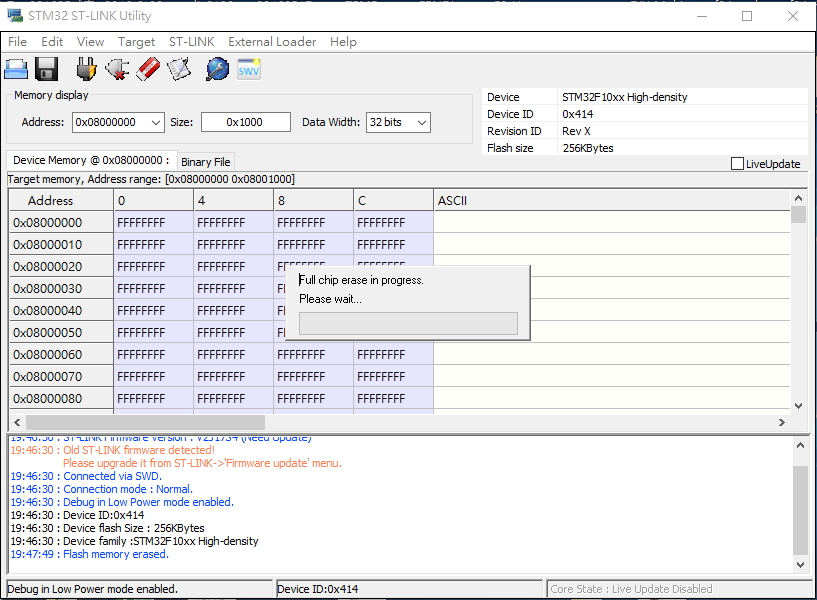

接下來將 ST-Link V2 USB 接上電腦, 再選擇 "Target -> Connect"

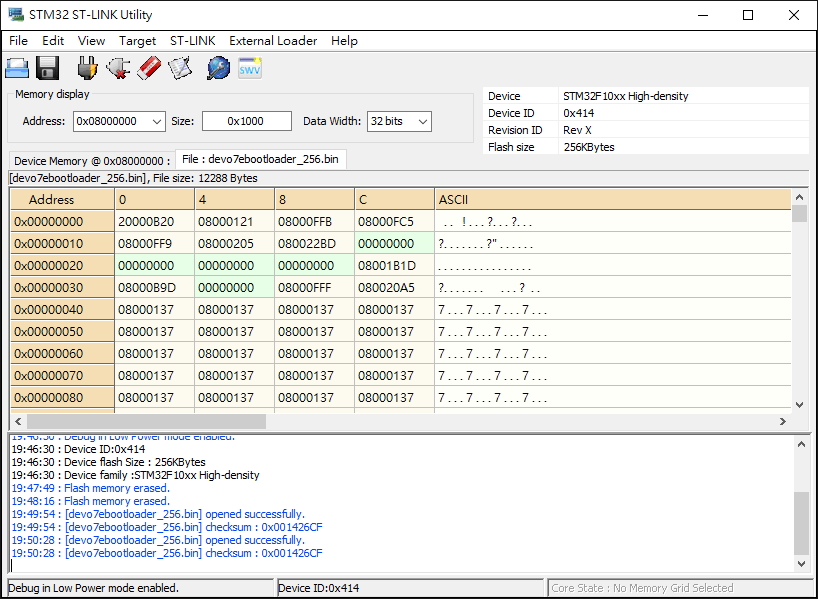

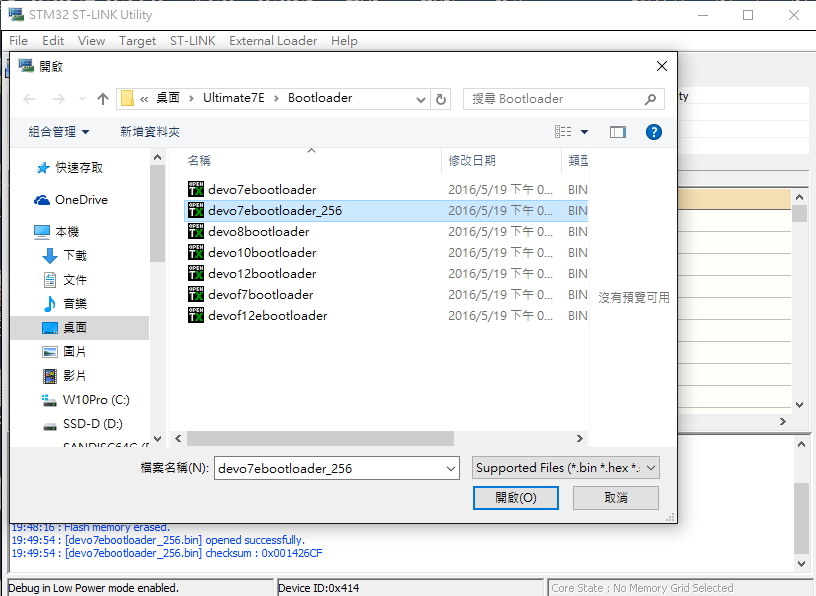

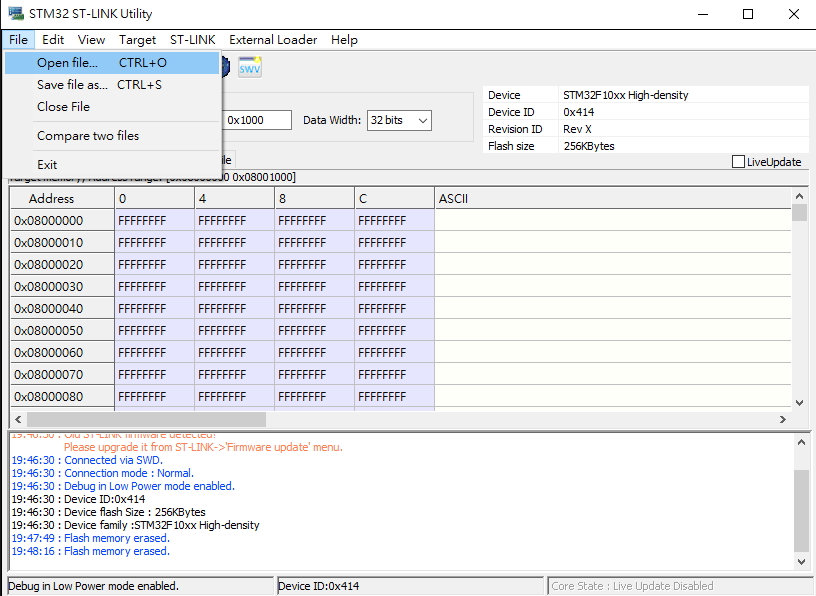

選擇 "devo7ebootloader_256.bin" 千萬別選錯.

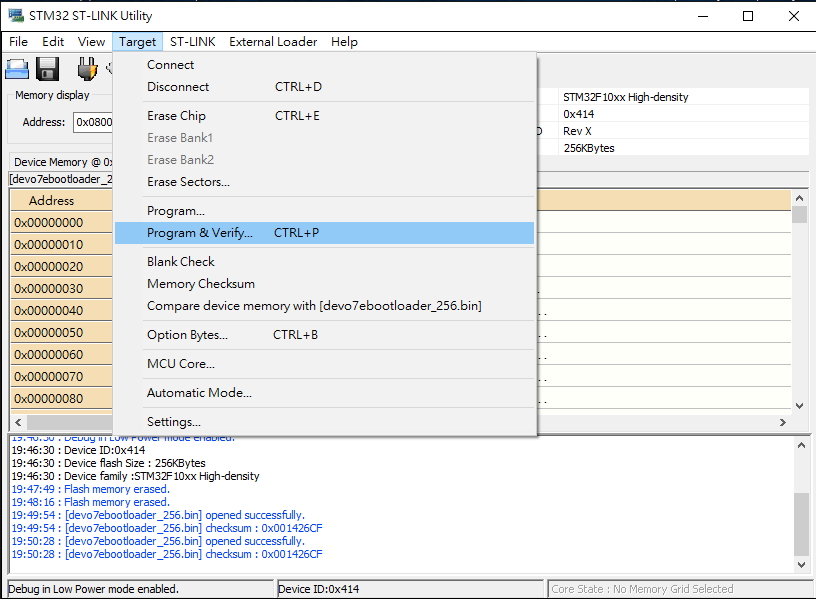

確認 Start address = 0x08000000 ,按下 "Start" 開始刷入.

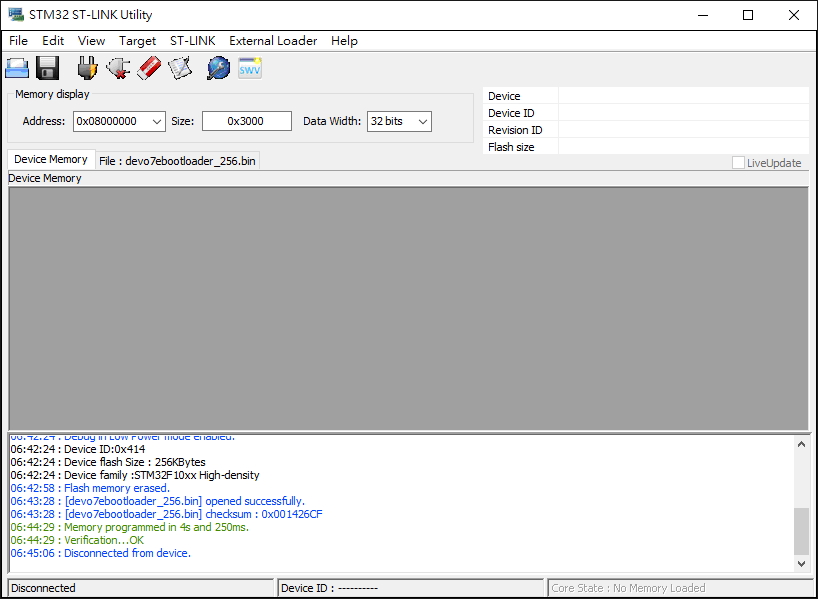

順利斷開後會出現這個畫面, 此時可以拔除 USB 及所有連接線,及焊上去的所有針腳! Boot 那個短接線也記得移除.
3, 刷入新的 256K版本 韌體程式

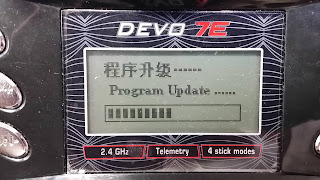

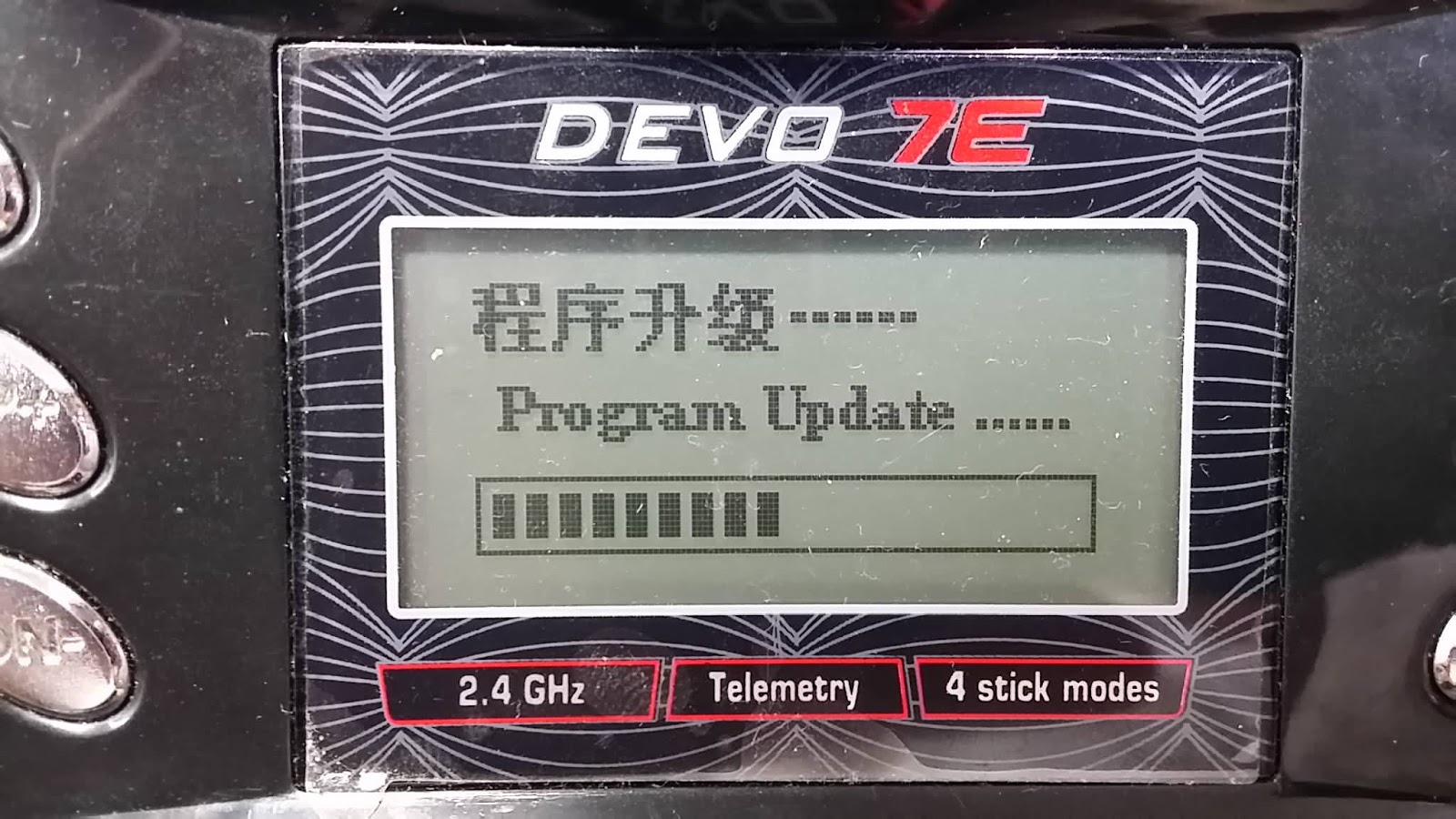

後續刷機過程跟以前都一樣就直接跳過,將韌體刷入後,USB格式化後檔案也完全複製過去,再開機!
新的版本後面都會加註 devo7e-256-xxxxxxxxxxxxxxxxxxxx

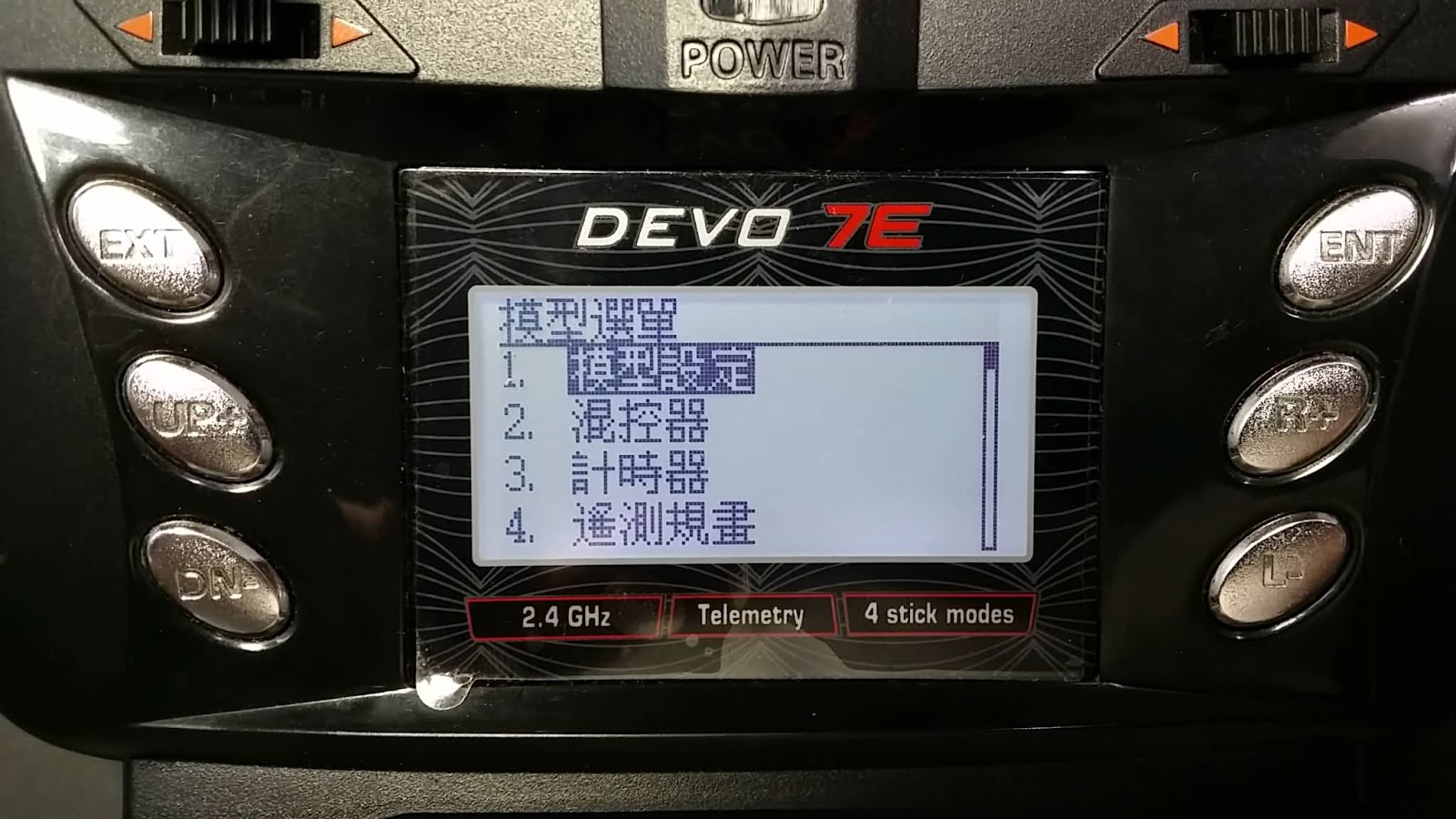

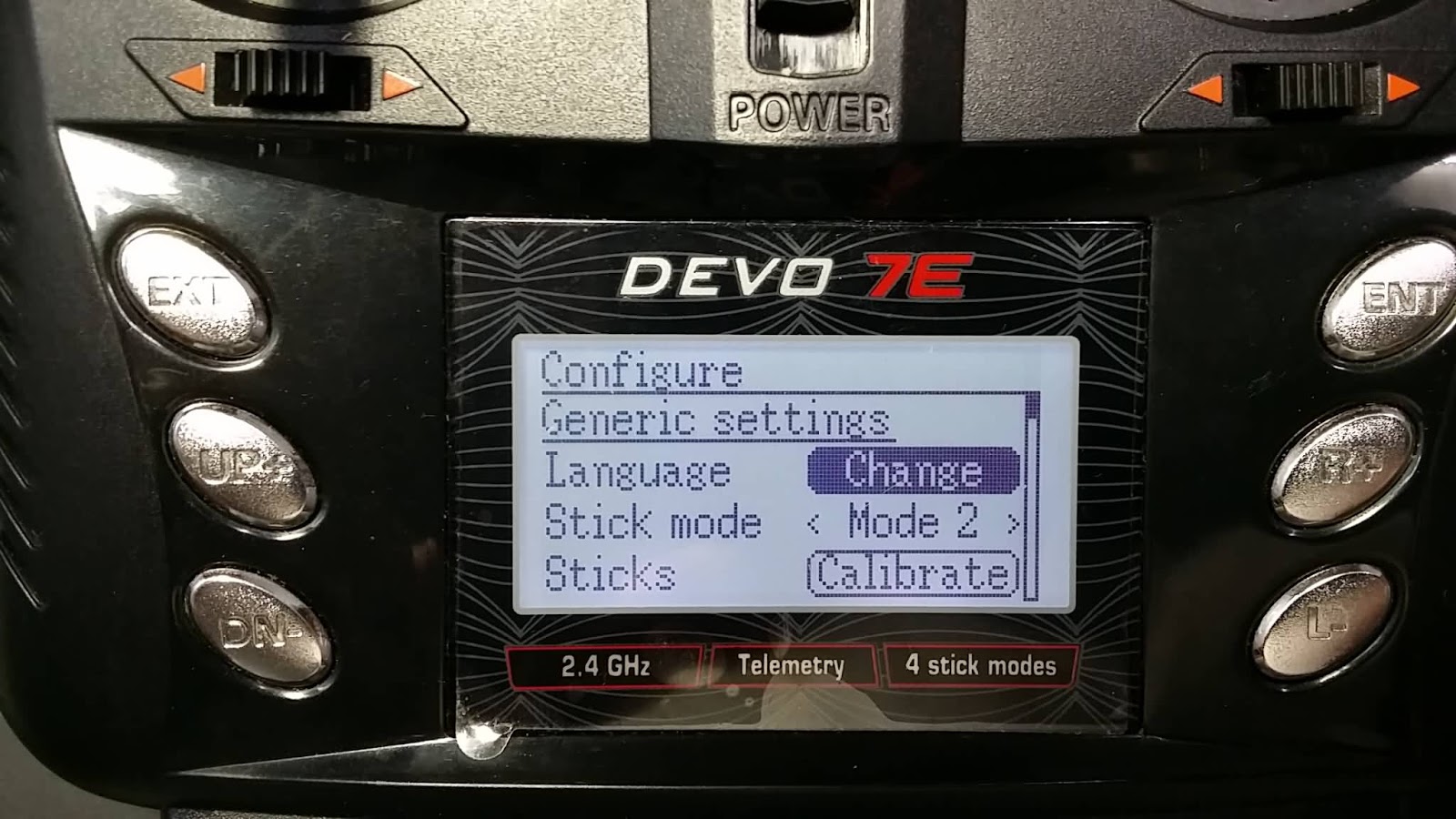

升級完的 Ultimate 7E 基本上跟 DEVO 8/10 算是同一級(256K Flash)的水準了!
|
