自制电变。上载原理和固件了。更新上载30A PCB文件

38293312

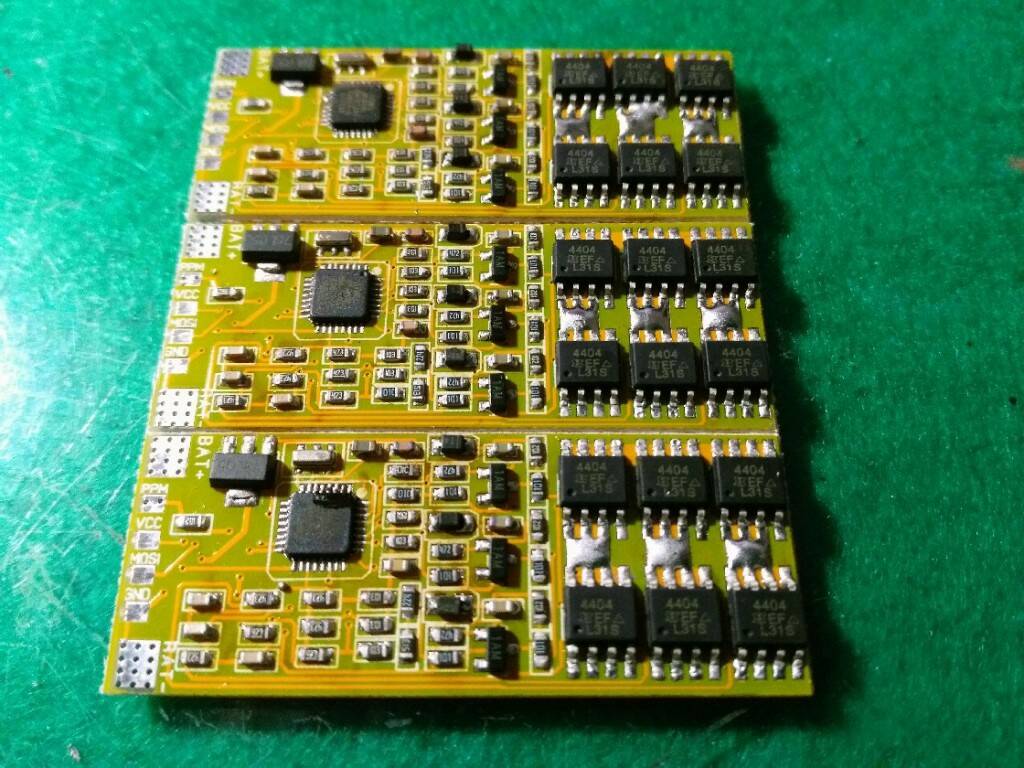

开源项目，自己画图。基本保持7A电流工作，电机XXD2212 1100KV 9寸 三叶

看到点评朋友须要原理就上传上来了。
提示原理必须对应固件，熔丝所以也不同，相对应程序.inc 文件里面都有列出熔丝位。比如：Original fuses are lfuse:0xbf hfuse:0xc1
BL程序暂时不用上载，如有不懂本贴提问。
原理.rar (1.77 MB, 下載次數: 955)

2016年5月24日 08:46 AM 上傳

點擊文件名下載附件
开源电变各型号原理图

固件.rar (135.75 KB, 下載次數: 1031)

2016年5月24日 08:47 AM 上傳

點擊文件名下載附件
开源电变各型号固件

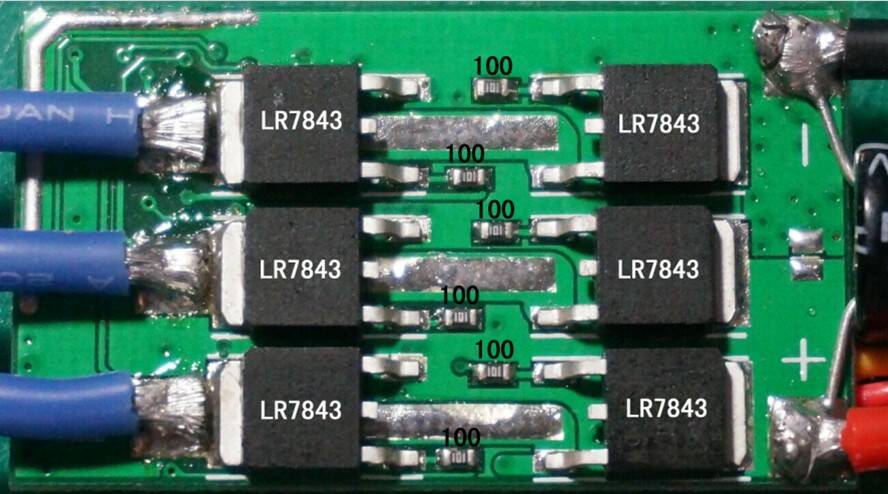

下面为开源30A电变PCB文件，可以直接发工厂生产。

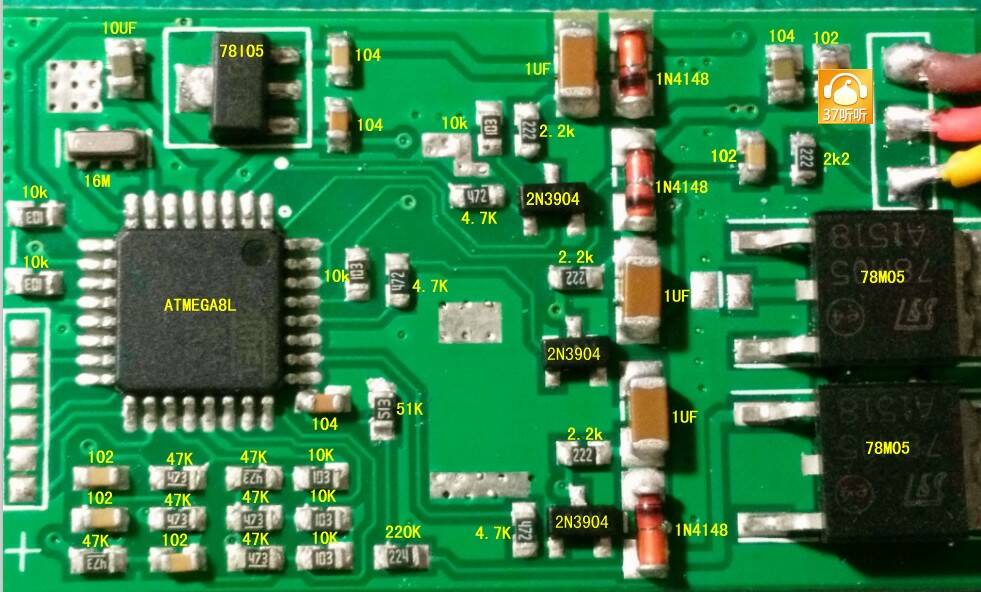

没有导出BOM表，直接上实物元件参数给大家。
30A.rar (65.04 KB, 下載次數: 912)

2016年5月26日 12:51 PM 上傳

點擊文件名下載附件
30A电变PCB文件

12A电变测试视频：

wan0761

原來這個也能自己做啊!!!

太強大了!!

38293312

wan0761 發表於 2016年5月23日 10:33 AM
原來這個也能自己做啊!!!

太強大了!!

很简单的，这个开源的，我有原理和程序，只要会画PCB就可以自己做了。

Labin

Great, 可刷BL Heli嗎？

38293312

Labin 發表於 2016年5月23日 10:43 PM
Great, 可刷BL Heli嗎？

可以。刷AVR版本的

kuntan

大大真是太厲害了~
