{FCF裝機分享}Tweaker180四軸暴力穿越機(4S/致盈動力2700KV電機4...

[複製鏈接]
發表於 2016年5月21日 12:20 AM | 顯示全部樓層 |閱讀模式
本帖最後由 法師傅 於 2016年5月21日 05:39 PM 編輯


== 機架簡介及裝機組件清單 ========

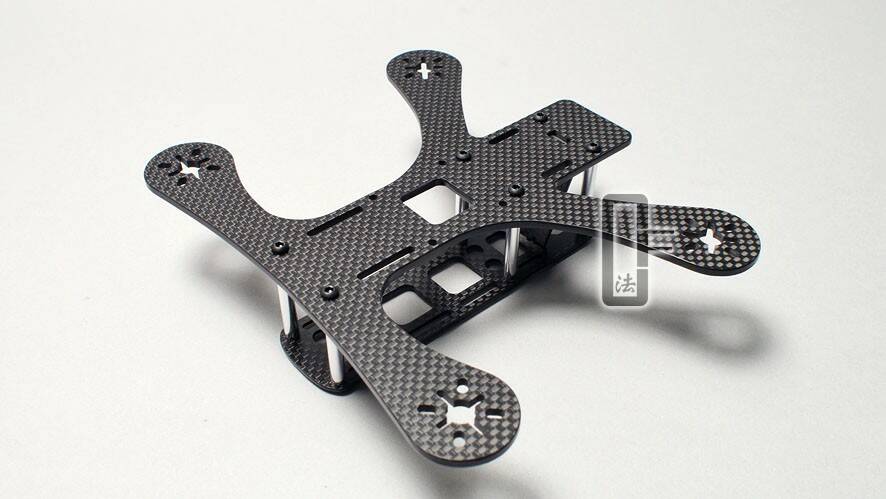

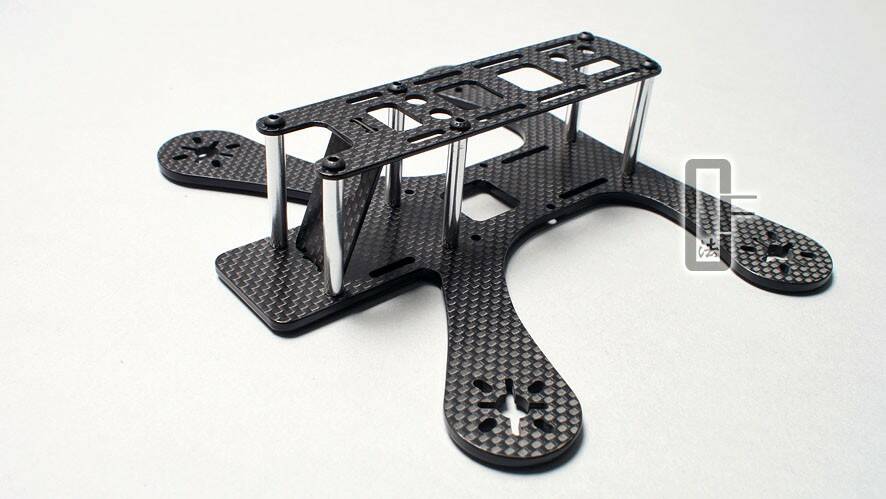

3K碳纖維 / 軸距180mm / 機架重 85克 / 機架厚1.5+3mm
機架鋁柱高35mm / 最大4寸槳 / 上揚鏡頭板
F3飛控刷CF
新款 致盈動力2204/2700KV電機
小蜜蜂 30A
迷你 CMOS 800線 5V 攝像頭 配 2.8mm鏡頭
迷你 5.8G 600mw 圖傳
DEVO PPM 703A 2.4G 接收
帶 OSD 及 5/12V BEC 濾波 分電板
8位 WS2812B LED

== 簡單裝機分享 ==========
>> 這部機架注意很久了 , 主要是機臂的設計圓滑 , 有點活潑感覺

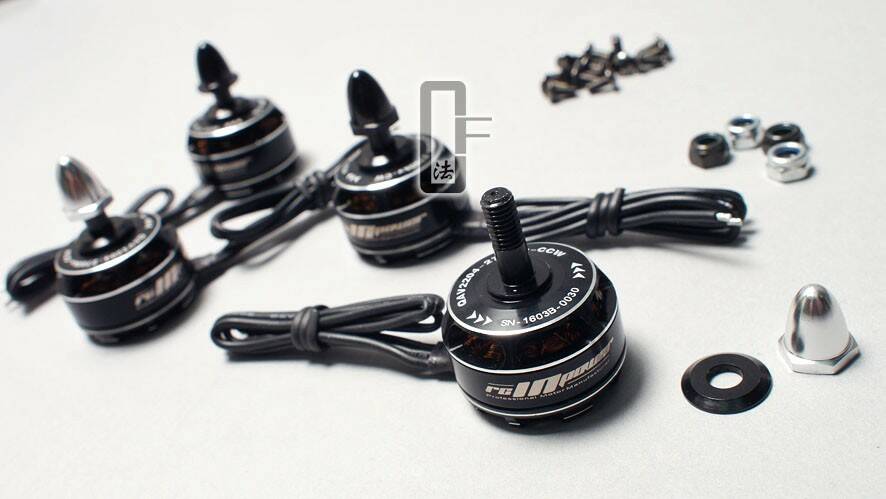

>> 電機是致盈新款的2204 2700KV , 轉速很高 , 更適合4吋的小機

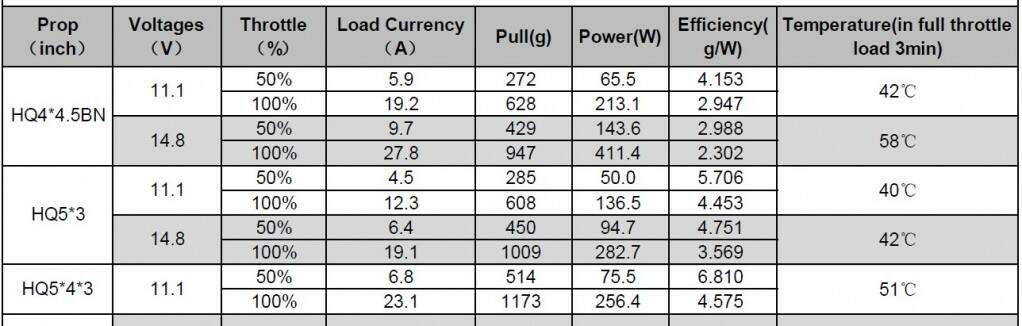

>> 這個電機效能表向賣家拿的 , 某寶找不倒 , 4吋BN 4S 滿油 947g 拉力 , 很暴力 !

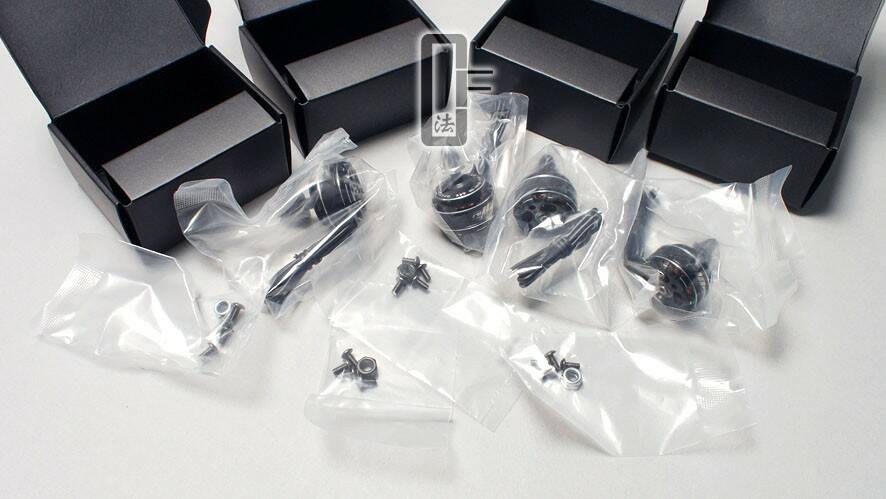

>> 現在新款的電機 , 都帶防鬆絲母
>> 雖然電機在50%油門是9.7A電流,但滿油達 27.8A , 電調用30A保險一點

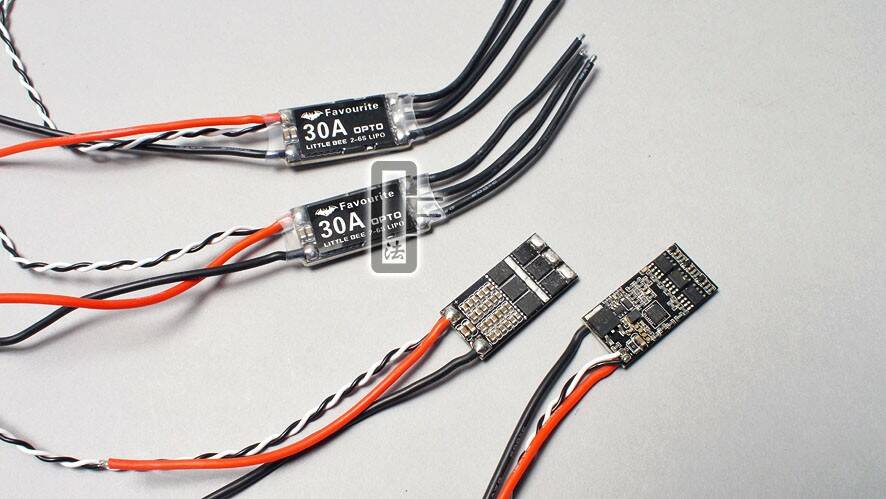

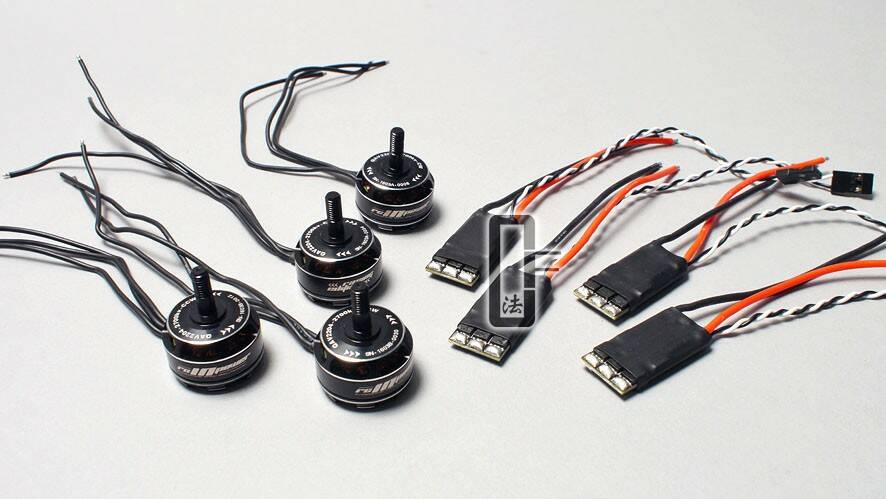

>> 電調去皮去線 , 電機直接焊上

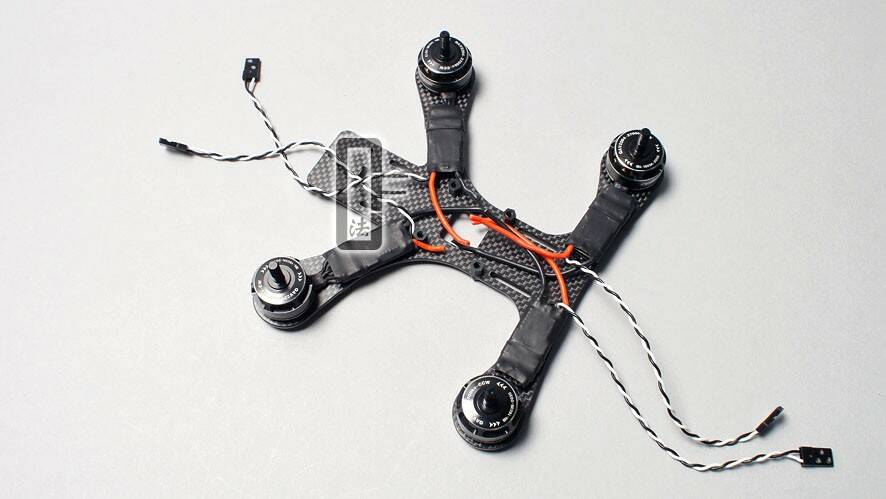

>> 這機臂配30A電調剛剛好 , 電機線全部順接 , 之後經F3接電腦調轉向就可以了
>> 分電板用帶OSD及濾波的

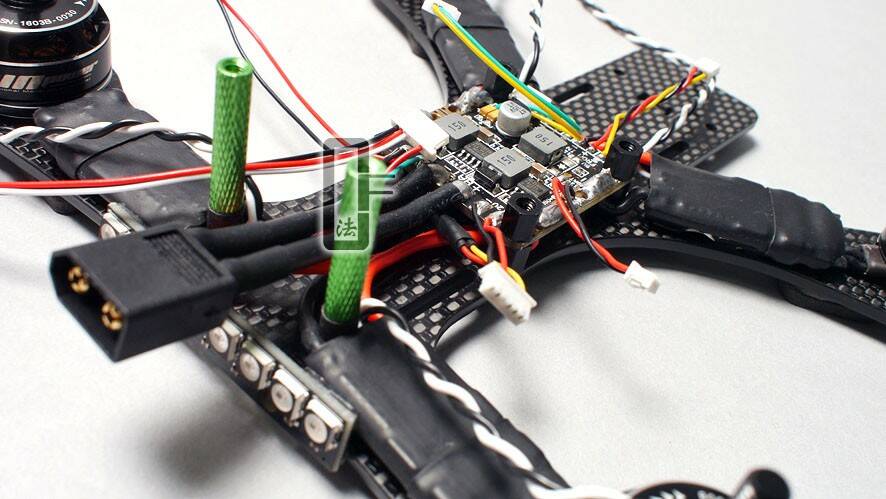

>> 在分電板焊上LED/圖傳/F3飛控的VBAT及5V 等等相關的電源線

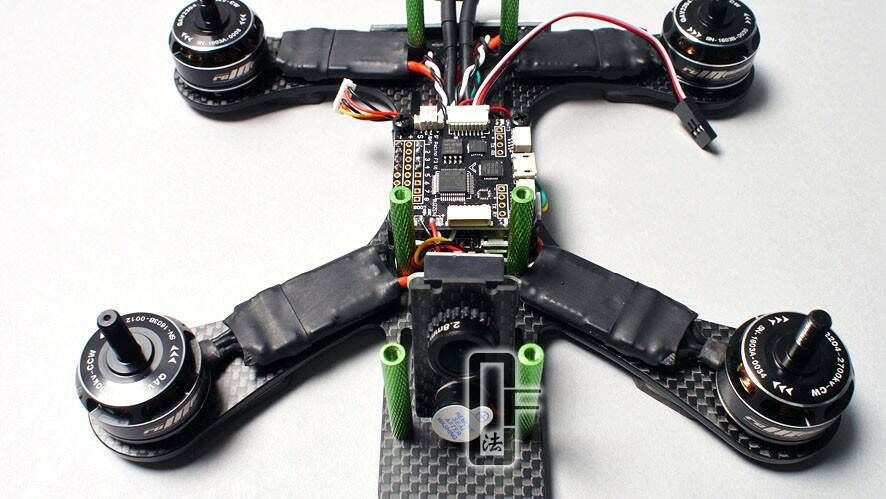

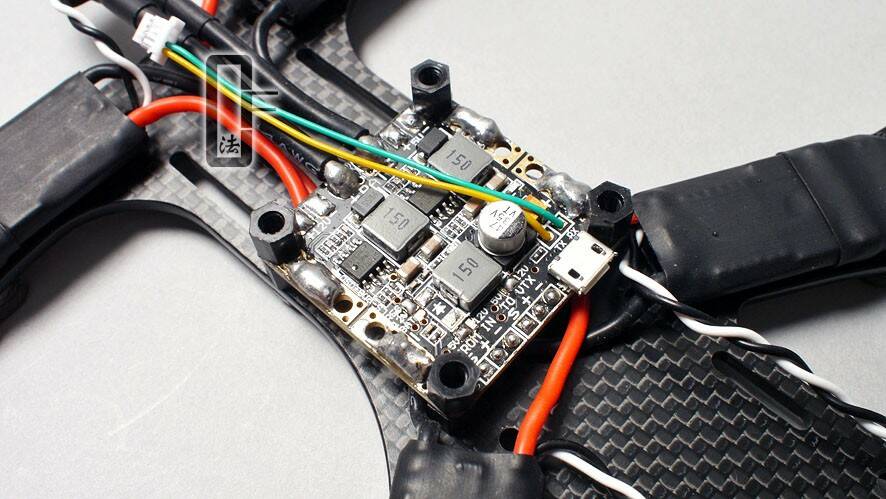

>> F3飛控 , 直接焊電調線 , VBAT及5V都接上 , OSD分電板上TX接飛控的RX 及RX接TX 才能正確顯示飛控資訊

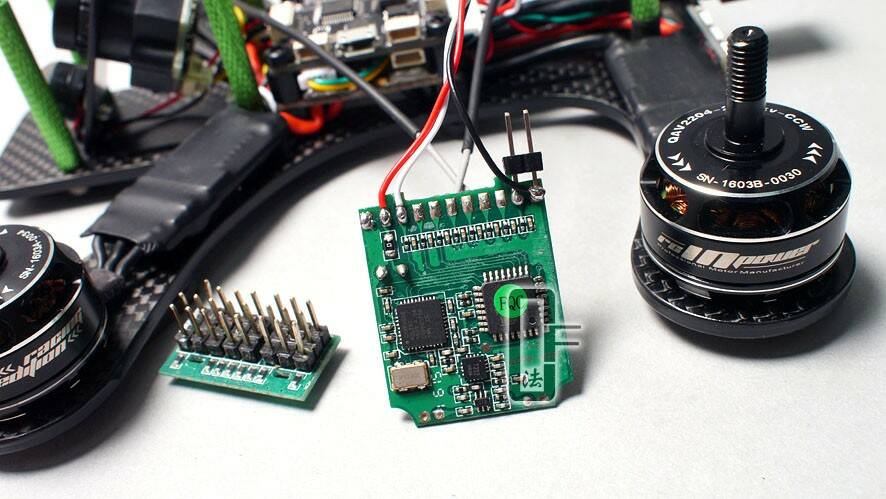

>> 2.4接收機是DEVO的PPM 703A , 外殼老早拆掉 , 這機亦決定把那排針焊掉作測試 ,
因為PPM都是3根線 , 其他針都沒用處 , 直接焊線更省空間 , 另右邊重新焊上2針作對頻用

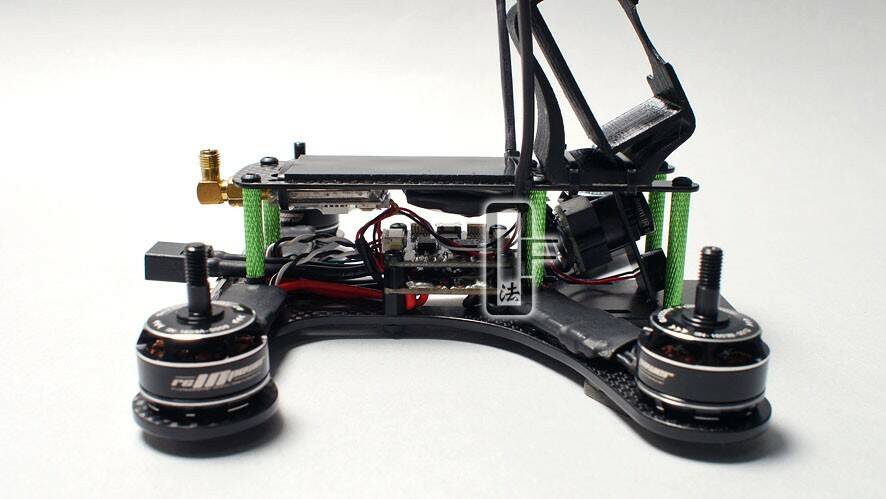

>> 圖傳及接收機都用3M貼固定在頂板

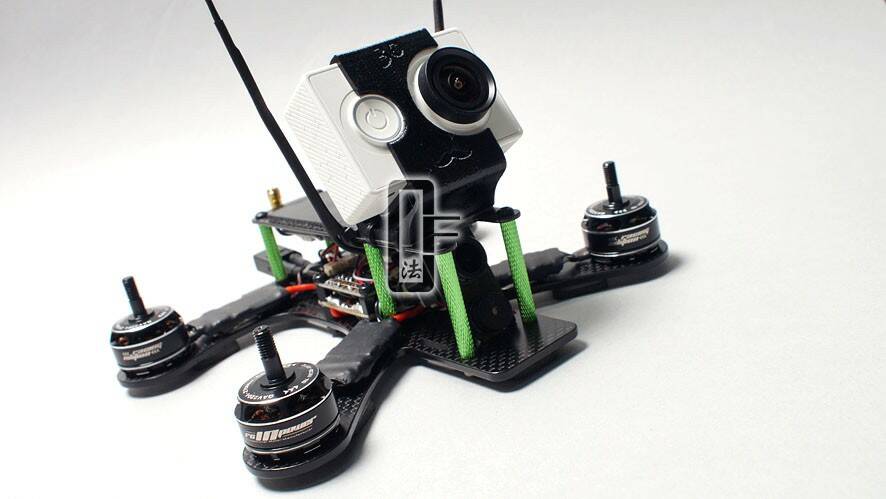

>> 裝機完成了 , 頂層前方那黑色物體是小蚊相機座子 ,
朋友外國訂回來的 , 物料是3D打印 , 軟軟的 , 聽說炸不爛
