Deviation+華科爾DEVO10+三合一高頻頭

dc59

買華科爾的DEVO系列遙控器,最主要的就是拿來改,拿來刷 Deviation 韌體,讓它變成無敵控.
討厭的是,市面上的遙控產品實在太多,專業級玩具級五花八門,為了要能搖控大部分的產品,只好不斷的往DEVO遙控器的杜子裡面塞所謂的"高頻頭",高頻頭其實就是無線發射模組,常見的有 DEVO/DSMx 系列的 CYRF6936 , Futaba/Frsky/泉速系列的  CC2500 , Hubsan/早期偉力系列的  A7105 , 最後是近來很多人玩的玩具四軸/偉力/Hisky系列用的 NRF24L01(+),詳細資訊請看這裡.

為了讓它無敵,當然是能裝幾顆高頻頭就裝幾顆高頻頭啊!
關於安裝高頻頭的資訊網路上很多,像 這個 裝一個頭要焊5~8條線,要多一個天線,要佔一個空間,裝第二個.........很抱歉,就是以此類推..........裝第三個?依據以往的資訊就是要用額外的模組去解決,像 Deviation 官網討論的 MultiModule , 為的就是要無敵,要萬用,要通吃!!

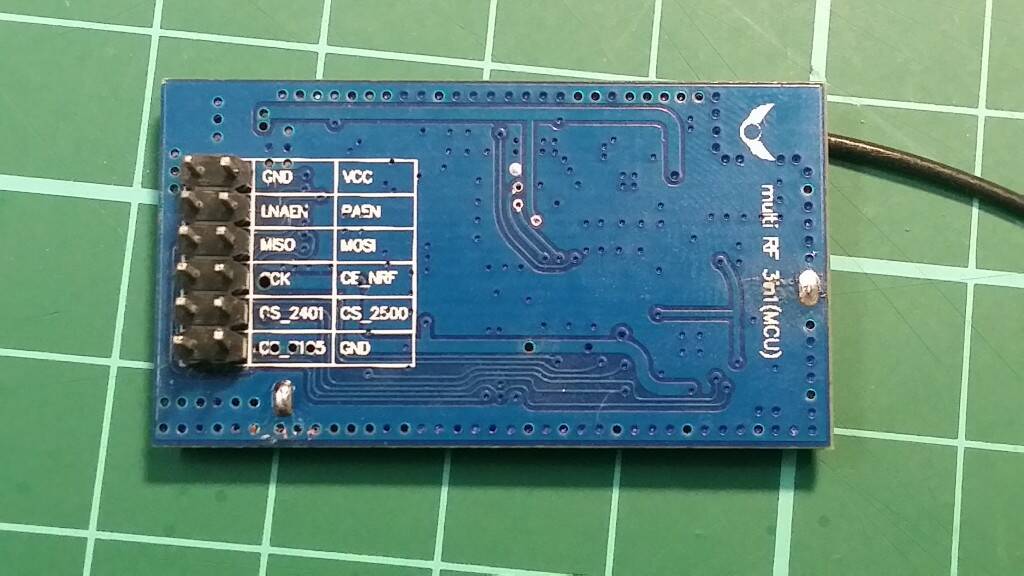

最近在 Deviation 論壇發現了這一個好東西,只要一顆模組就有三個高頻模組(CC2500/A7105/NRF24L01+)的功能,只要一個模組,一根天線,焊一次線就搞定了! 加上原本DEVO遙控器裡面的 CYRF6936 就全到齊,真是好物啊!


淘回來之後,開始試著安裝在 DEVO10 上面,DEVO10是 DEVO系列最好安裝的遙控器了,原因後述.

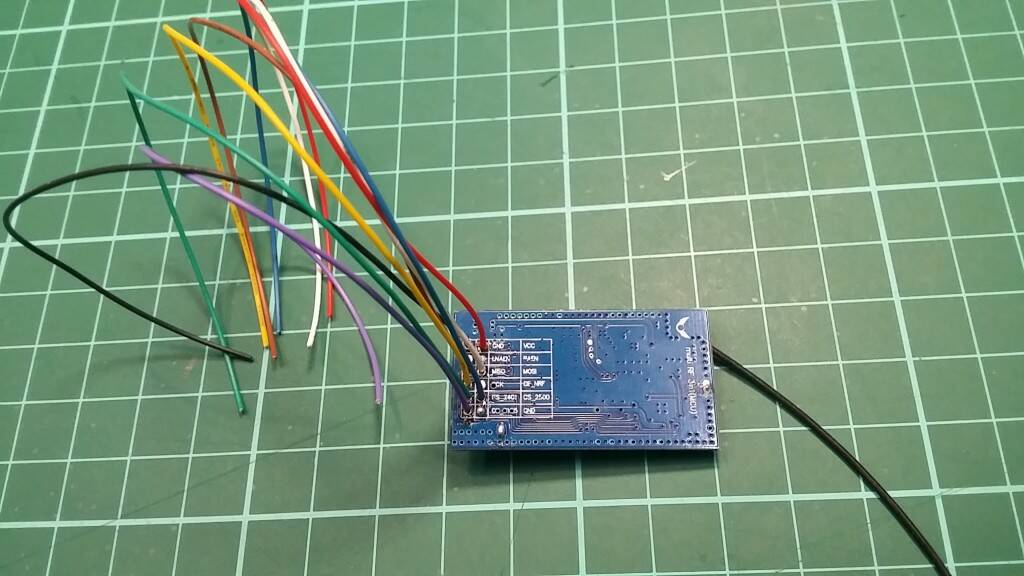

先把線焊好.

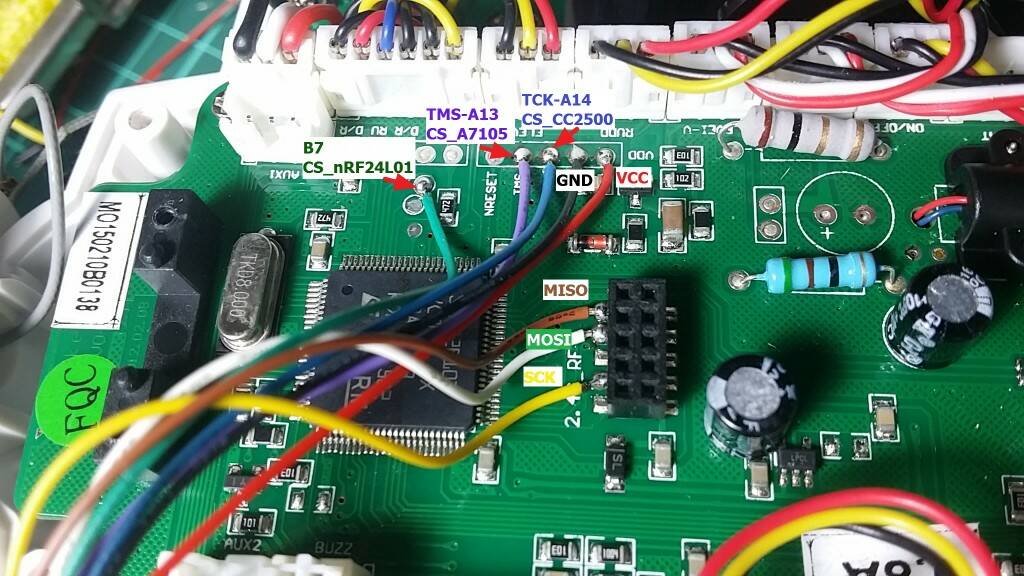

先把DEVO10原本的模組拆掉,把線焊到DEVO10裡面~~

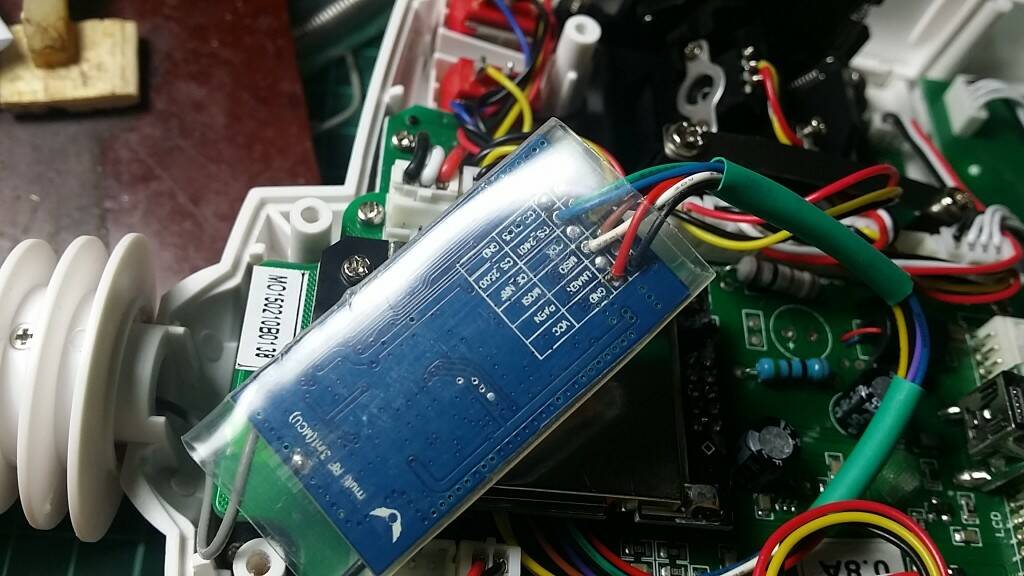

把模組用熱縮膜包好絕緣,避免短路

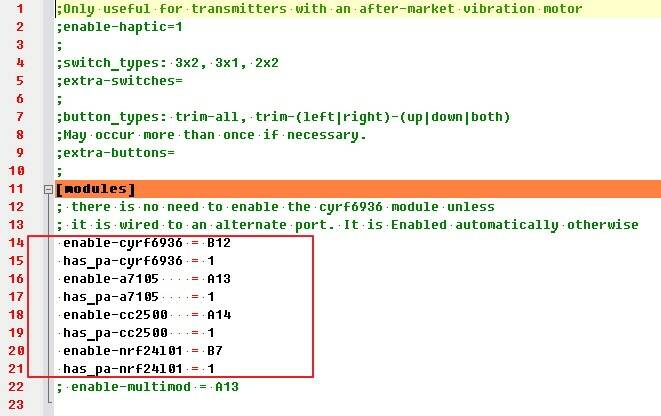

改一下 Hardware.ini 檔案的設定值

搞定收工.
好像哪裡怪怪的 ????

怪的就在以前只能接兩顆高頻頭,要接第三顆就要用另一個Deviation的方案 MultiModule 計畫才行!
後來對岸3合1模組賣家丟出這個東西時,大家恍然發現,其實不用MultiModule也行~~~ DEVO7E/8S/10 目前都有測試成功的回報,其中  DEVO10 最方便,直接有焊點可以焊,DEVO7E跟8S 就累了,要焊在pin腳超小的 MCU 腳位上......

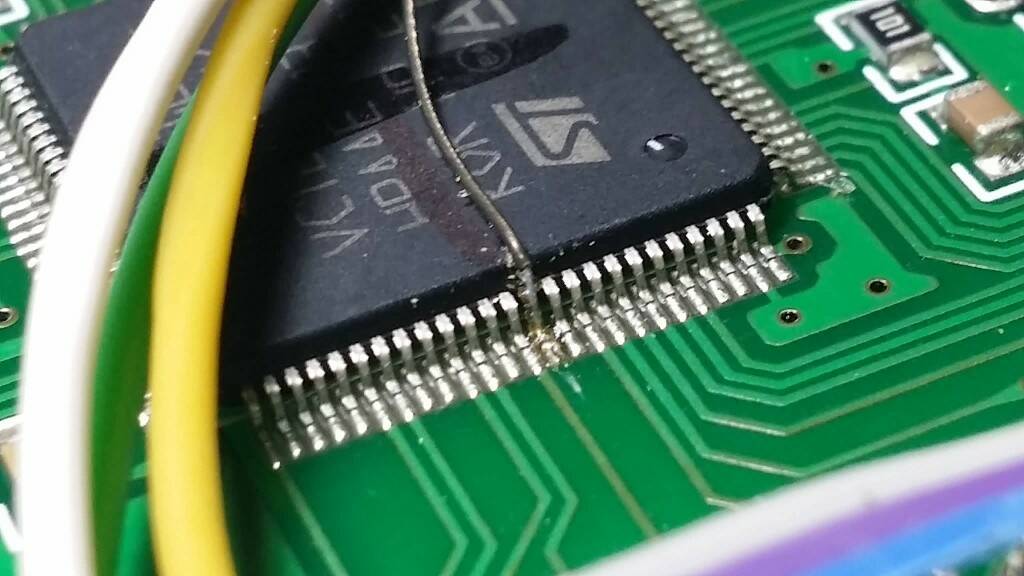

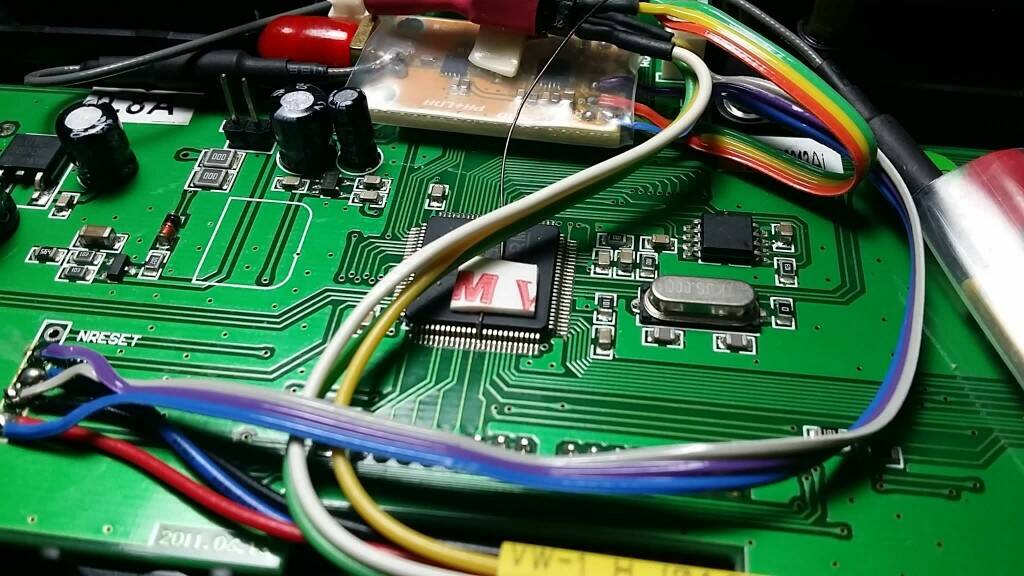

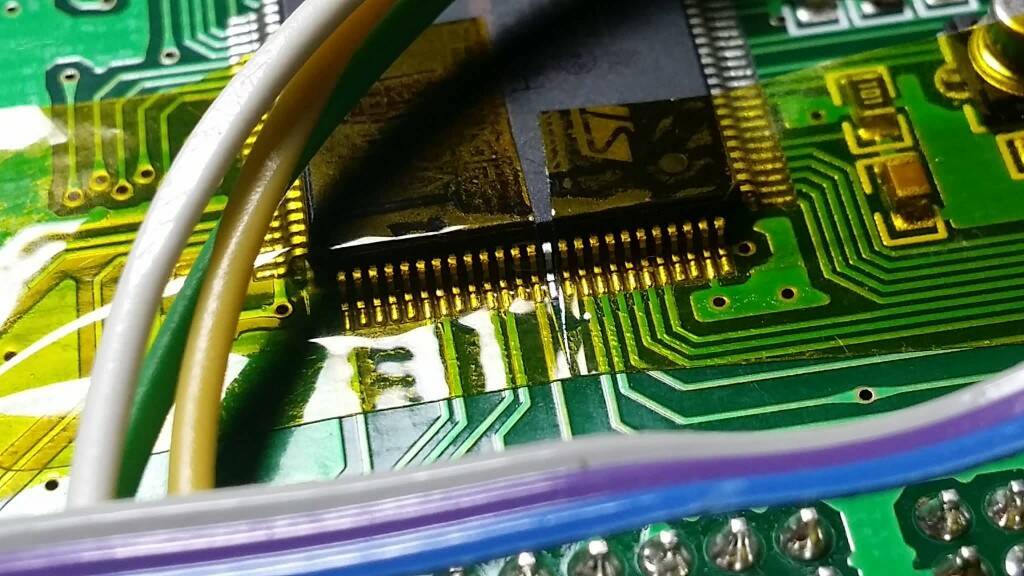

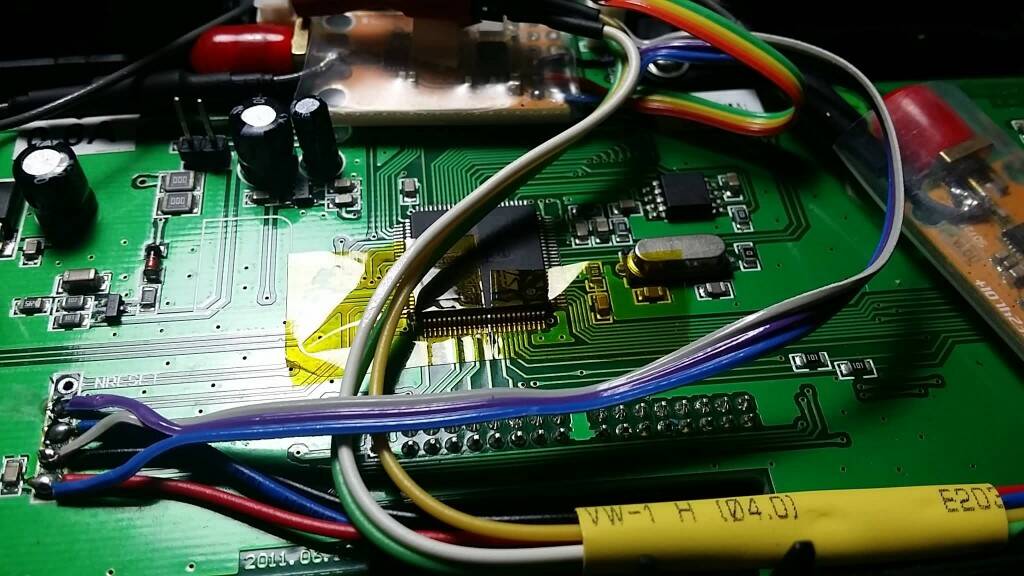

8S 焊在B3接腳的例子:

dc59

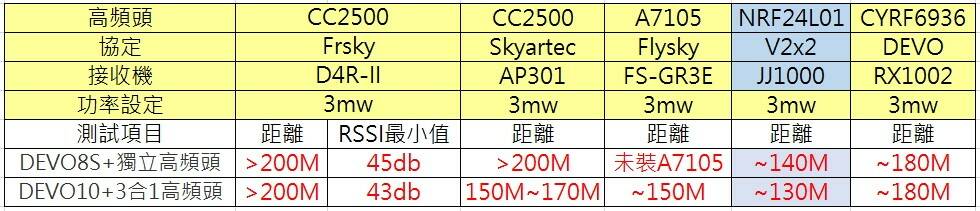

更新距離測試資料 :
測試說明事項:
1, 因為測試環境不夠大,所以將 DEVO8S+獨立高頻頭/獨立天線及DEVO10+3合1高頻頭的所有測試參數的輸出功率都設定成 3mW 進行比對,若真實使用時將功率開到100mW或150mW,會得到更加測試效果.
2, 因為DEVO8S裡面沒有安裝A7105高頻頭,所以無比對資料.
3, 測試條件中的 NRF24L01 高頻頭項目,因為沒有較好的接收機可使用,所以使用JJ1000作為接收機,在測試過程中有發現第1批的3合1高頻頭,LNA線路異常,後來有重新修正過,部分項目在修正LNA問題之後連遙控距離都有變大現象,現在買到的3合1高頻頭都是修正版的產品,所以此項DEVO10+3合1高頻頭距離可能比 DEVO8S+獨立NRF24L01高頻頭更加.
4, Frsky 效果真的是很好!!
5, 目前 Deviation 已經支援 S-FHSS 協定(CC2500),找時間跟 Frsky 比較一下.

賴仔

感謝分享，請問Multi RF高頻頭只能從對岸淘回來嗎？謝謝。

dc59

賴仔 發表於 2016年3月22日 09:13 AM
感謝分享，請問Multi RF高頻頭只能從對岸淘回來嗎？謝謝。

是的，目前只能從對岸淘回來。

賴仔

dc59 發表於 2016年3月22日 09:58 AM
是的，目前只能從對岸淘回來。

了解，謝謝！

dc59

DEVO 7E 使用者第三模組接線位置 A15 腳位,請參考官網飛友分享: (未經同意,不方便直接轉貼)
h踢踢p://www點deviationtx點com/forum/7-development/5434-3in1-4in1-rf-module?start=80#44056

或 B3 腳位
h踢踢p://www點deviationtx點com/forum/7-development/5434-3in1-4in1-rf-module?start=80#44073
