DIY18650的充電站~實作教學!!

[複製鏈接]
發表於 2016年2月24日 05:06 PM | 顯示全部樓層 |閱讀模式
本帖最後由 wan0761 於 2016年2月25日 11:07 PM 編輯



DIY18650的充電站~實作教學!!

純粹是個人使用的心得而已~不適用全部商品~剛遇到飛友在詢問如何計算~

我簡單說明一下~

1,先計算自己的使用需求量~一般:先看一下自己平常的電池都飛幾趟,充了多少容量進去!
  如果6s1500mha只充進850mah~那就是需要850x10=8500mah的最基本容量!

2,充電時會有能源轉換損耗以及充電器效率的問題~還有高低壓差的轉換損失(電壓越高充較低電壓損 耗越小,所以充電站喜愛做高電壓)~以6s而言,約有10~15%的能源損耗掉~所以~充8500mah的過程中約有1275mah消失了....

3,1(8500mah)+2(1270mah)=9775mah~這才是真正的充電量!

4,可以找便宜又划算的電芯了~有飛友說2200mah一顆58元~想做20a充電站~來算一下!
  20000(20a)除2200(2.2a)=9~需要9顆2200來並連成1s~作成6s就是9x6=54需要54顆電池~
  54x58=3132~電池需要3132元

5,54除3(電池架)=18(這是電池支撐架單層)18x2=36上下層總數~
  36x5元一片並三顆的價錢=180~電池架的總價

6,H型鎳片(好像一米 70)~買2米還有剩~再買12-10AWG的線材...算250還有找~

總計~3132+180+250=3562~這是基本的需要~

不過還要加上~吃很兇的焊錫(別買太差)~大功率烙鐵(便宜100W木柄就很好用350元吧)

還要記得~電池標示最大容量只使用到85%來使用才能用的長長久久!!也就是說作20A的充電站~最多放電到17A就該停止了~長期的深度放電對電池而言會縮短壽命~或是在充電器上設定最低的截止電壓來保護電池!(可以參考放電曲線或設定19V以上)!

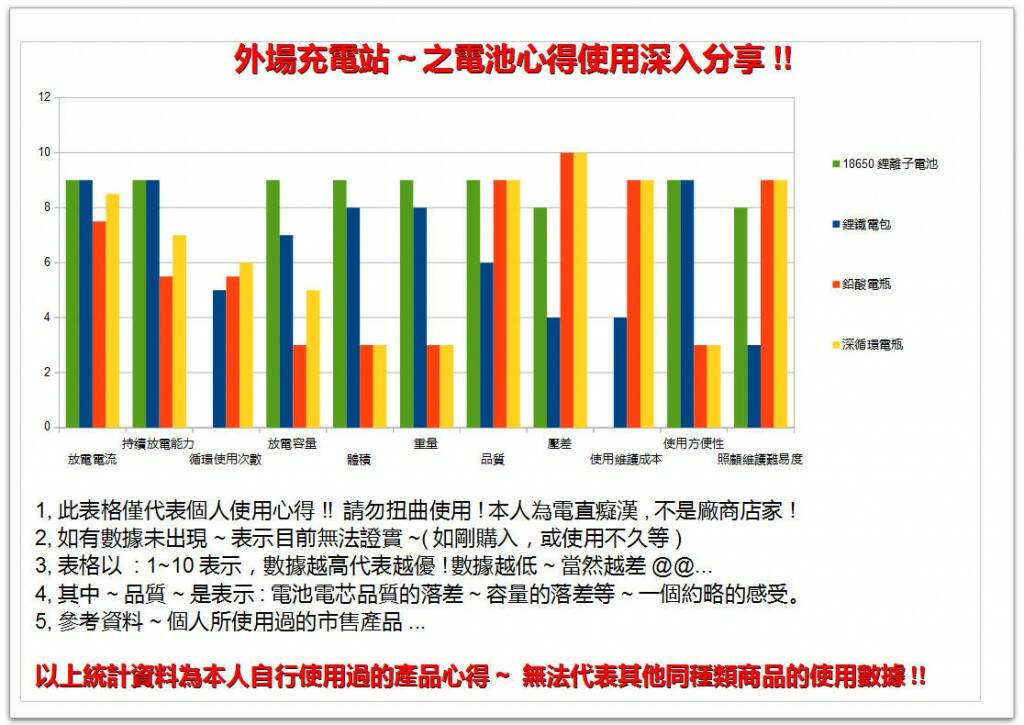

bandicam 2016-02-25 10-34-46-150.jpg

點評

給星星: 5.0
給星星: 5
  發表於 2017年2月8日 01:42 PM
給星星: 5
  發表於 2016年3月22日 08:17 AM
給星星: 5
  發表於 2016年3月1日 04:27 PM
給星星: 5
  發表於 2016年2月25日 08:55 PM
給星星: 5
  發表於 2016年2月25日 06:42 AM

評分

參與人數 3積分 +15 收起 理由
江江江 + 5 謝謝您的分享!
錢家豪 + 5 給您按個讚!
zidane0623 + 5

查看全部評分





上一篇:HCP100S混血V977
下一篇:gaui VBAR 5.1.8 版本問題
發表於 2016年2月24日 06:18 PM | 顯示全部樓層
多謝分享,有空也來做一下功課,請問一下可以最大幾a放電,目前的需求是20a.

點評

k大~ 主要是購買時要先查電芯的規格~ 一般儲能型的電池~一般都還有2.8a以上的持續輸出電流~我有看到有10a輸出的~ 所以~ 1,並連越多顆~電流越高,容量增加~ 2,影片中的是48a~6s96顆電池~1s有16顆並連~單顆連續輸出電  詳情 回復 發表於 2016年2月24日 07:47 PM
發表於 2016年2月24日 07:19 PM 來自手機 | 顯示全部樓層
張懂,讚( ̄∇ ̄)

點評

給星星: 5.0
給星星: 5
ya!!  發表於 2016年2月24日 10:17 PM
發表於 2016年2月24日 07:25 PM | 顯示全部樓層
收藏收藏
發表於 2016年2月24日 07:42 PM | 顯示全部樓層
好久沒看到好文分享

點評

給星星: 5.0
給星星: 5
下雨天才有空搞啊~  發表於 2016年2月24日 10:18 PM
給星星: 5
  發表於 2016年2月24日 10:17 PM
 樓主| 發表於 2016年2月24日 07:47 PM | 顯示全部樓層
kuoda0202 發表於 2016年2月24日 06:18 PM
多謝分享,有空也來做一下功課,請問一下可以最大幾a放電,目前的需求是20a.  ...

k大~
主要是購買時要先查電芯的規格~

一般儲能型的電池~一般都還有2.8a以上的持續輸出電流~我有看到有10a輸出的~
所以~
1,並連越多顆~電流越高,容量增加~
2,影片中的是48a~6s96顆電池~1s有16顆並連~單顆連續輸出電流是5.8ax16顆~
   所以理論的完美輸出電流92.8a??!!(這麼高喔?)
3,我試過用三星電芯作6s~22a~連續輸出35a~(最高40a)~這樣試沒有問題的~(只是無法證實長期使用下耐不耐用)

所以~只要不要容量太小,20a連續使用應該是小意思~
