3DP改造真實砲管後座流程

[複製鏈接]
devil8393
發表於 2015年10月18日 10:29 PM | 顯示全部樓層 |閱讀模式
本帖最後由 devil8393 於 2015年10月18日 10:55 PM 編輯

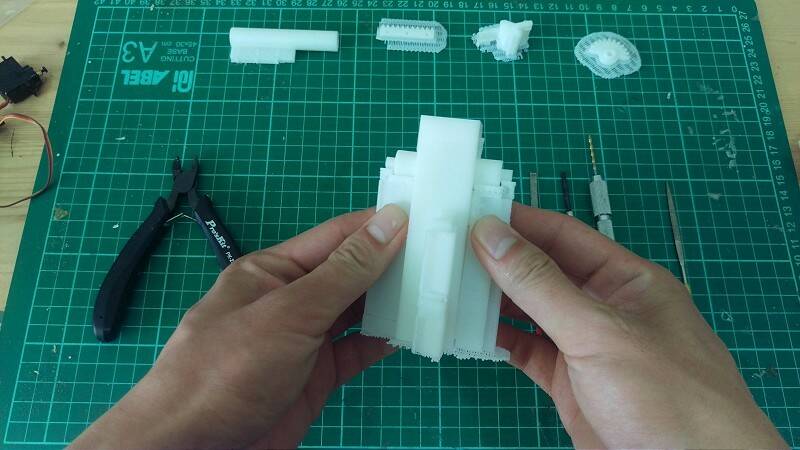

3DP 打印完成

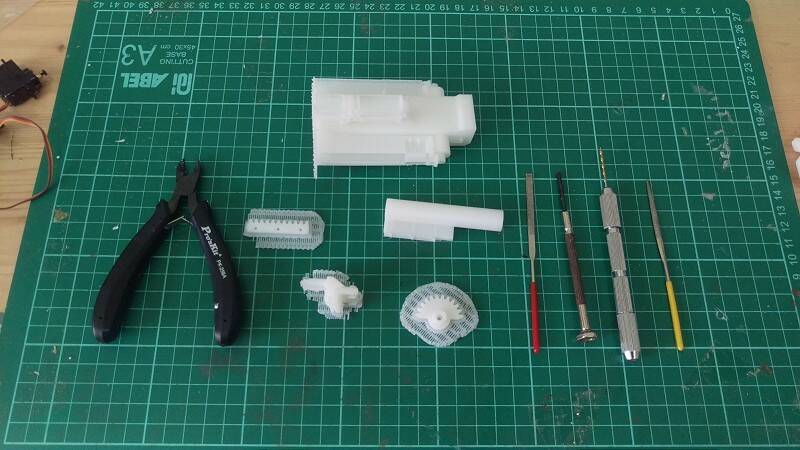

準備工具

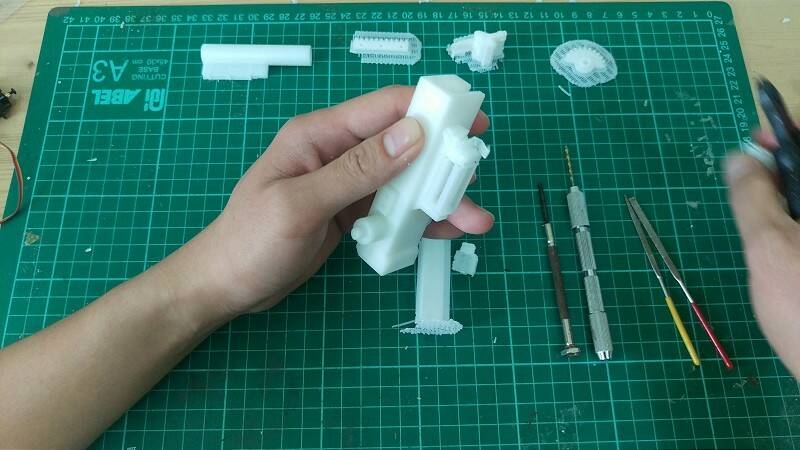

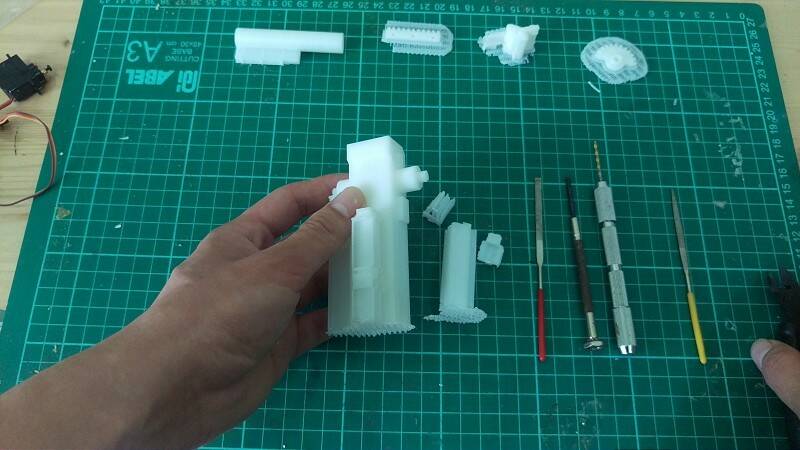

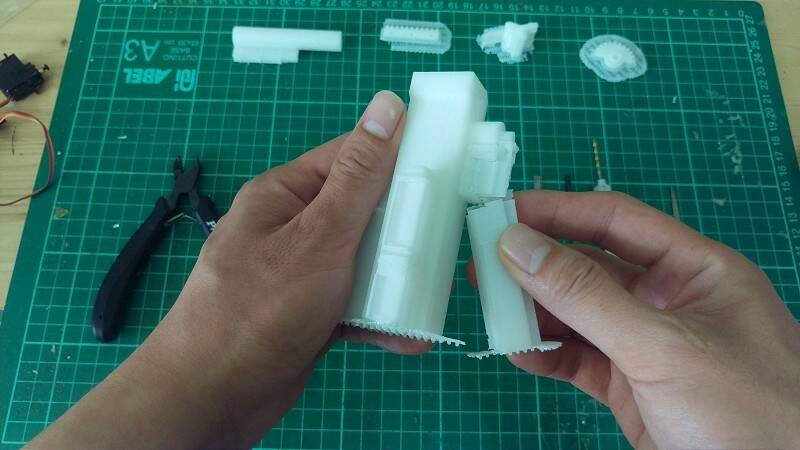

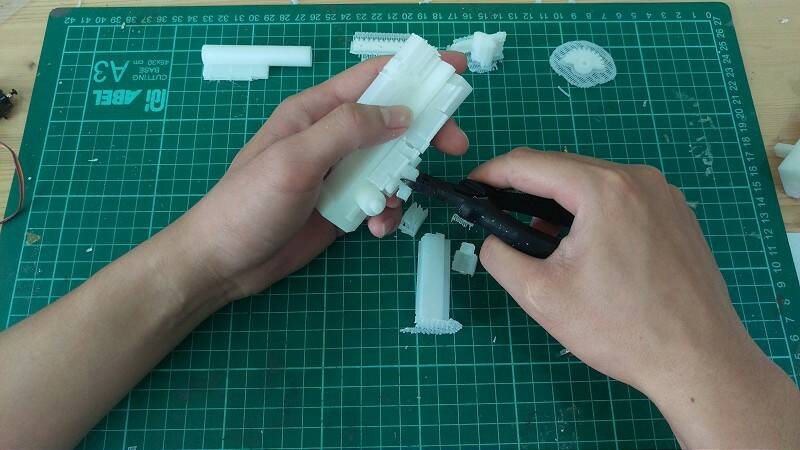

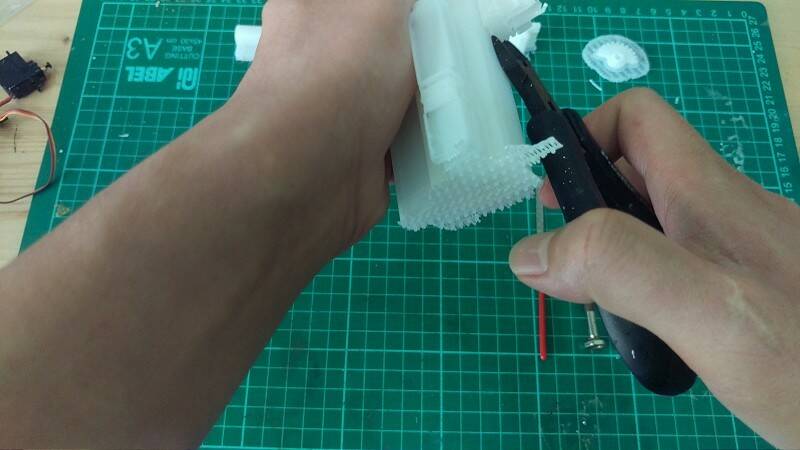

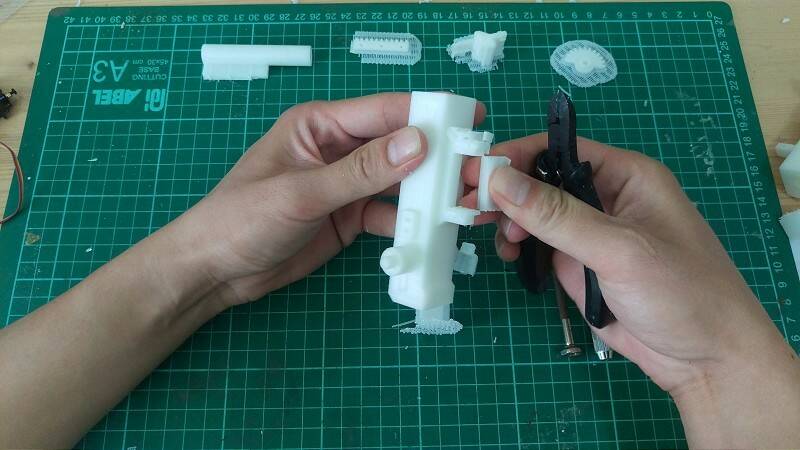

去除3DP毛邊

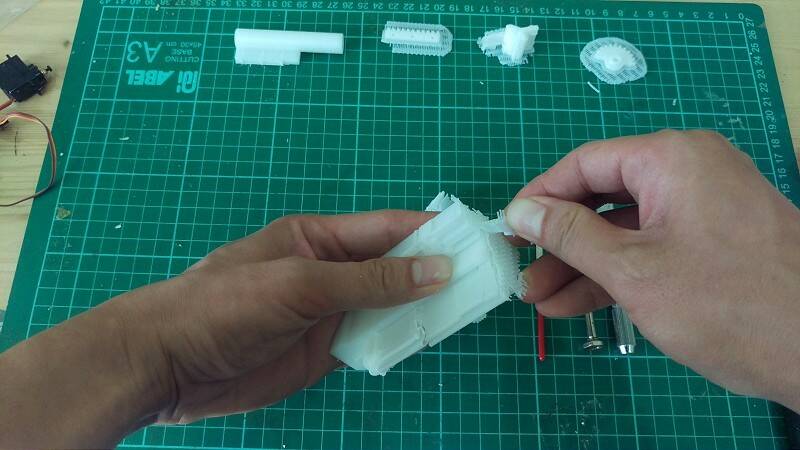

滑座套裡面也有些許毛邊

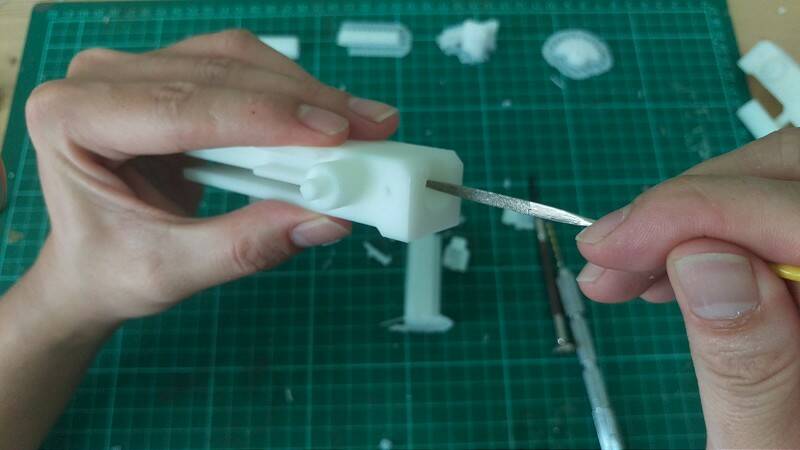

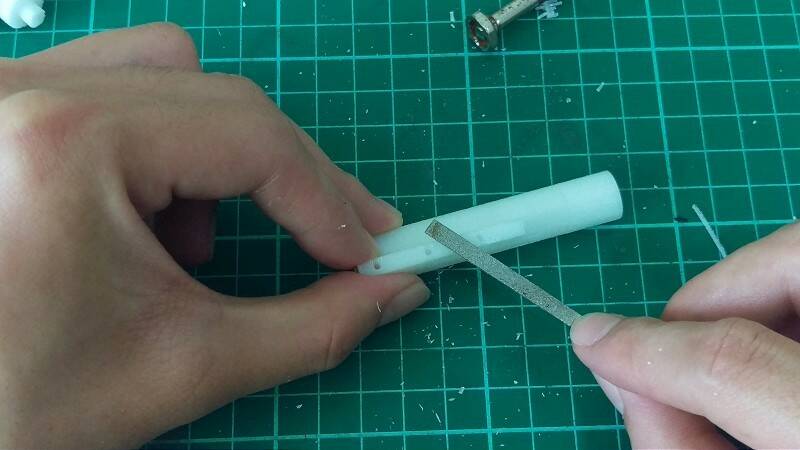

可利用鑽石挫刀打磨

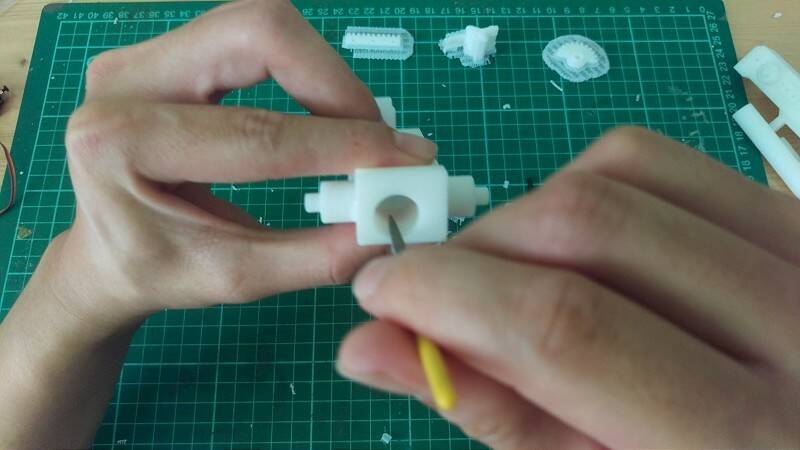

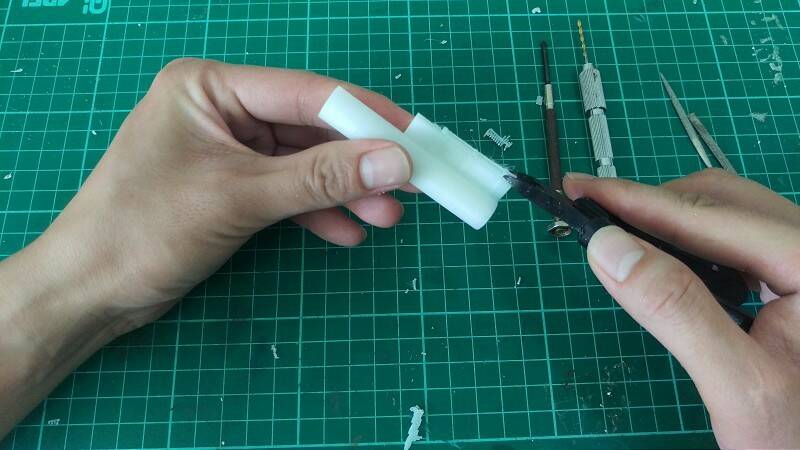

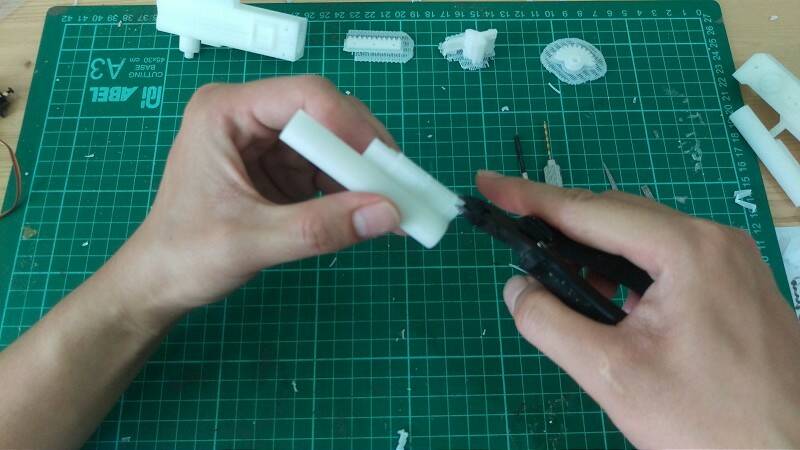

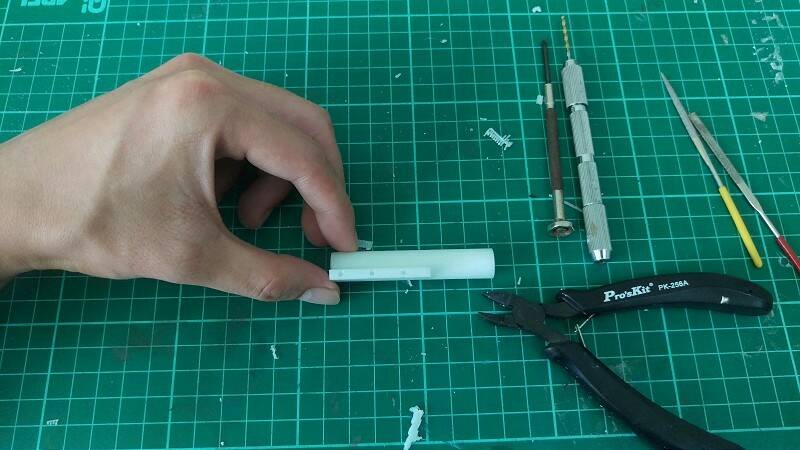

砲管座去毛邊^^

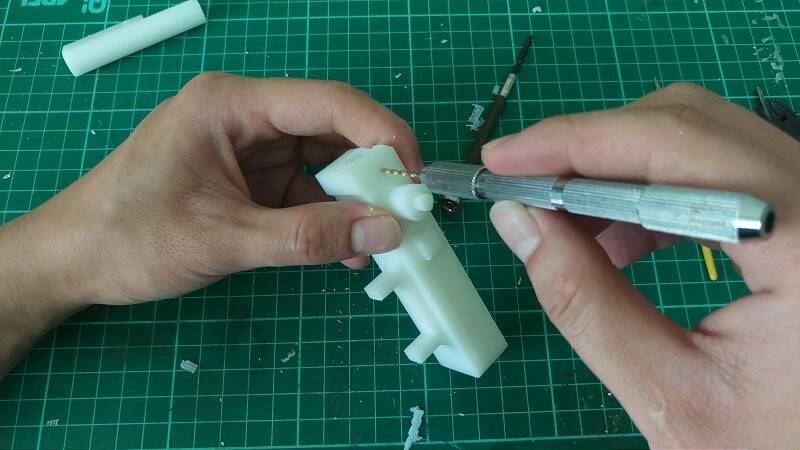

利用1.6mm手鑽打磨固定孔位

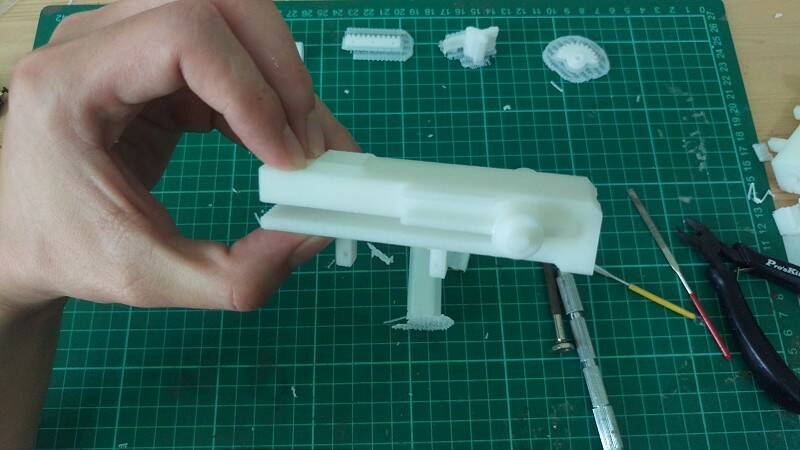

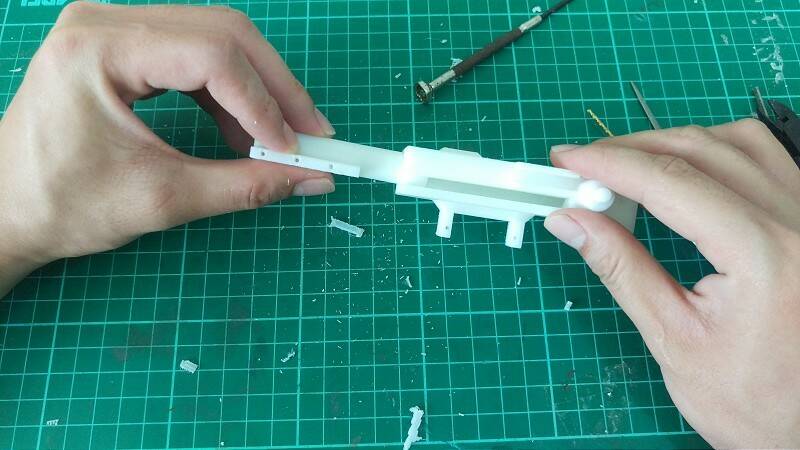

試組

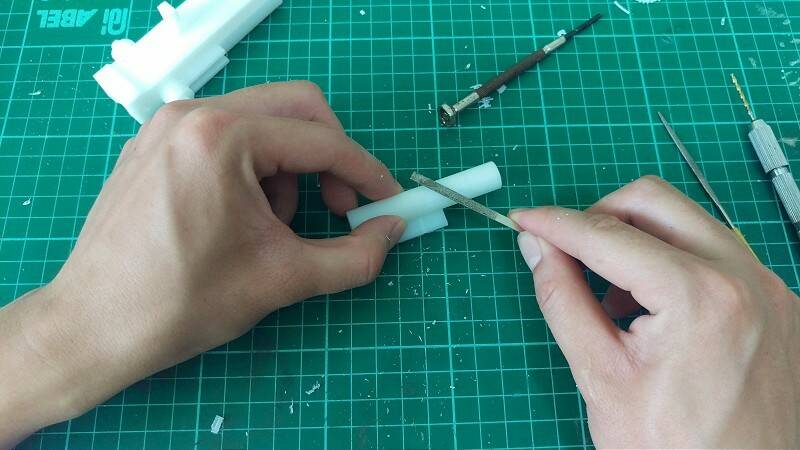

砲管座表面打磨^^ 大面積也可利用較細砂紙打磨

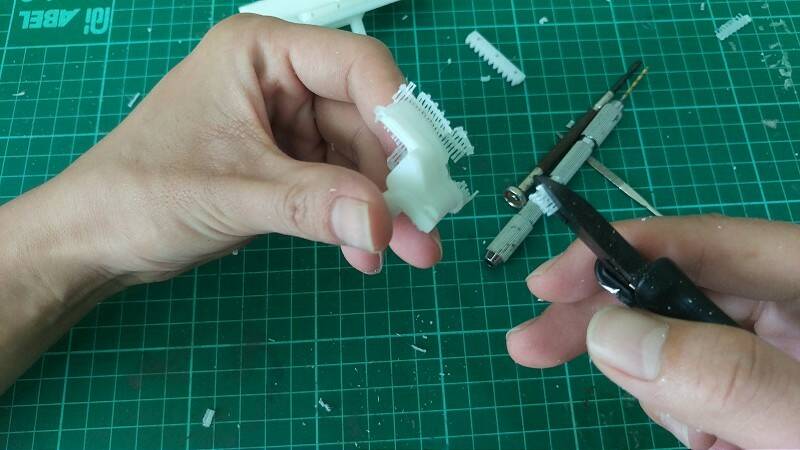

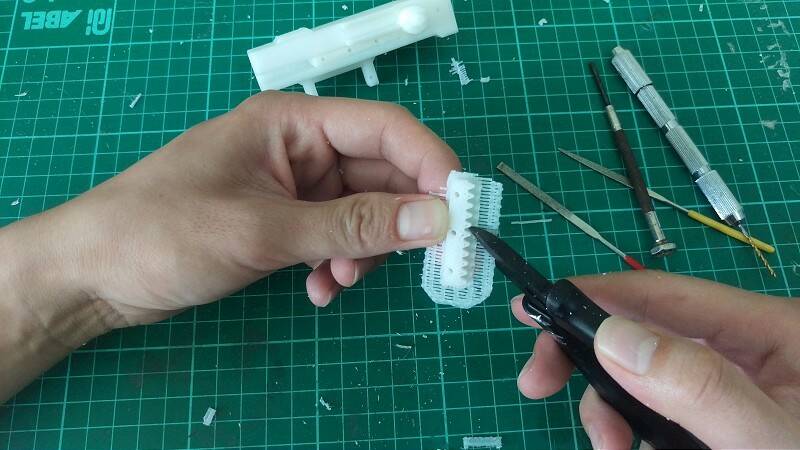

齒條去毛邊

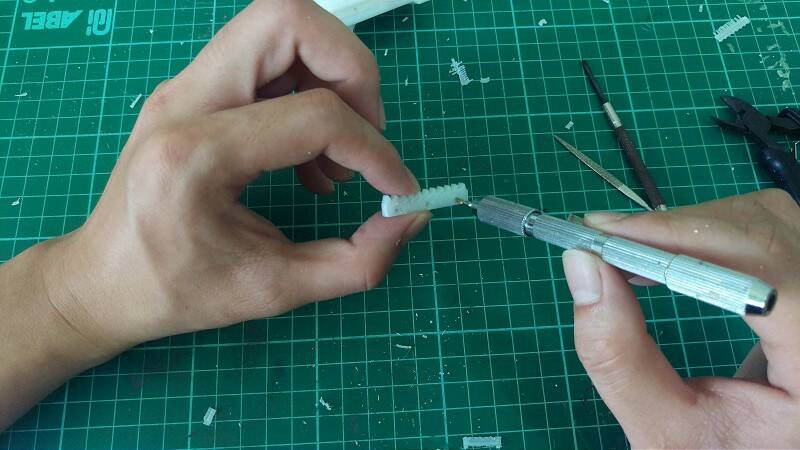

這裡用2.0mm手鑽磨孔

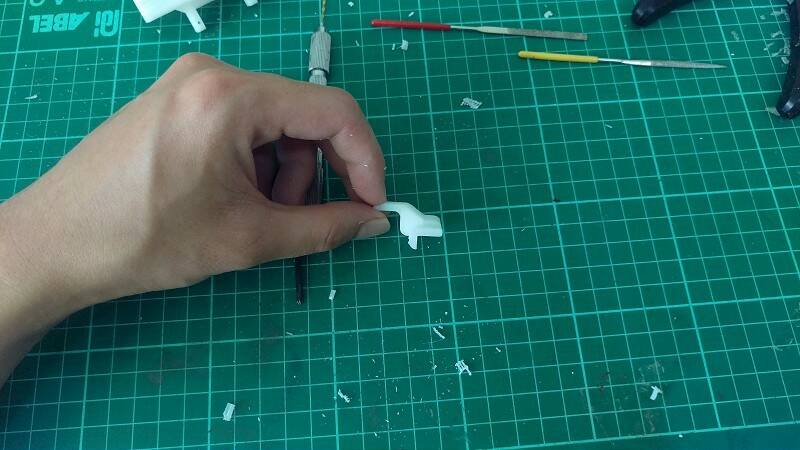

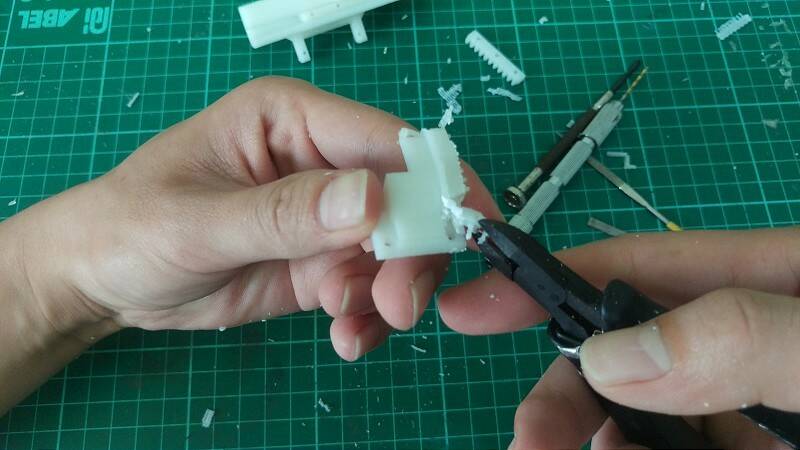

俯仰尾部機構去毛邊

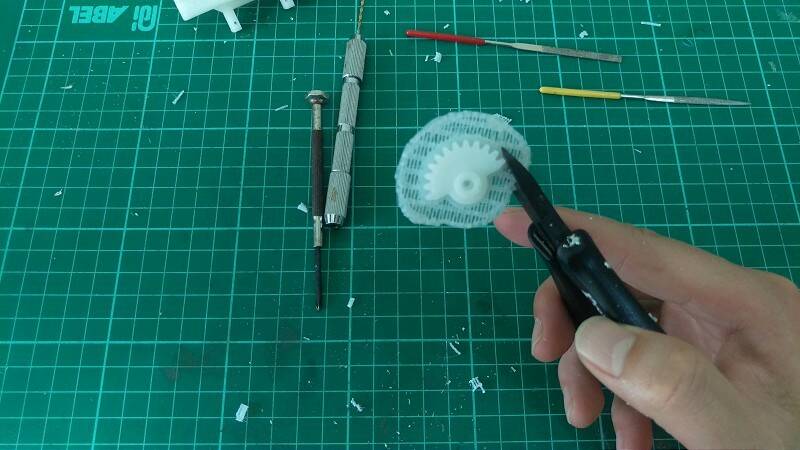

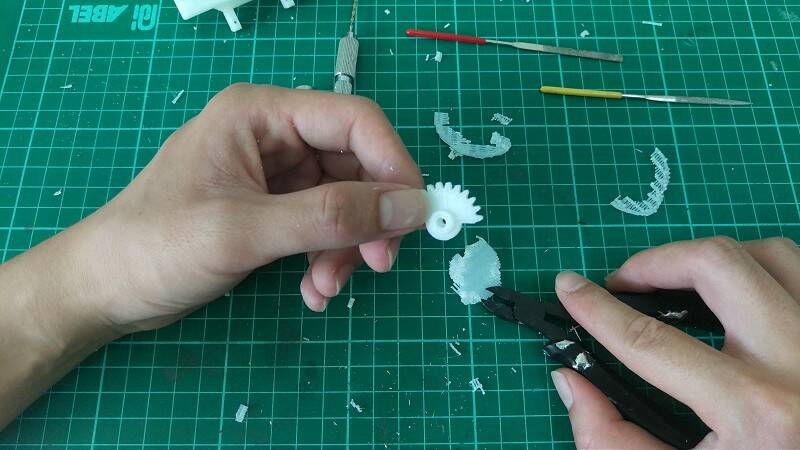

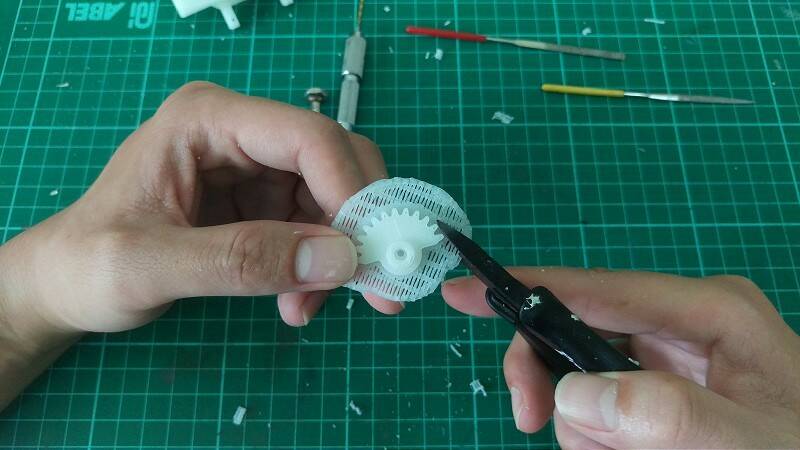

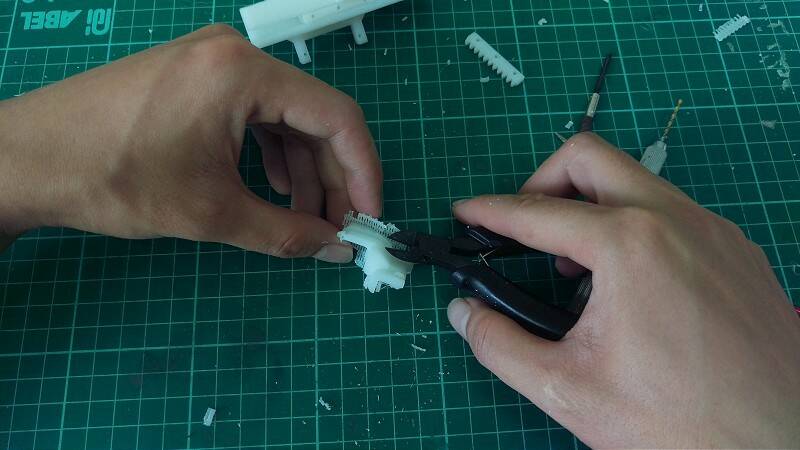

伺服機齒盤 去毛邊

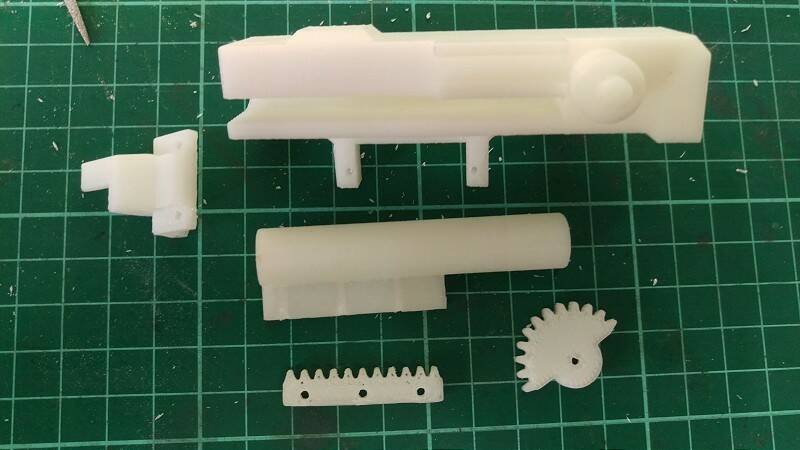

毛邊去除完成^^

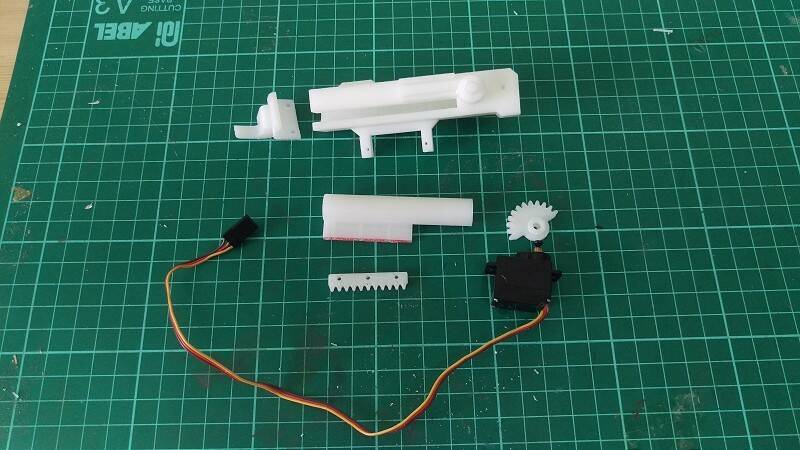

檢視套件
組裝

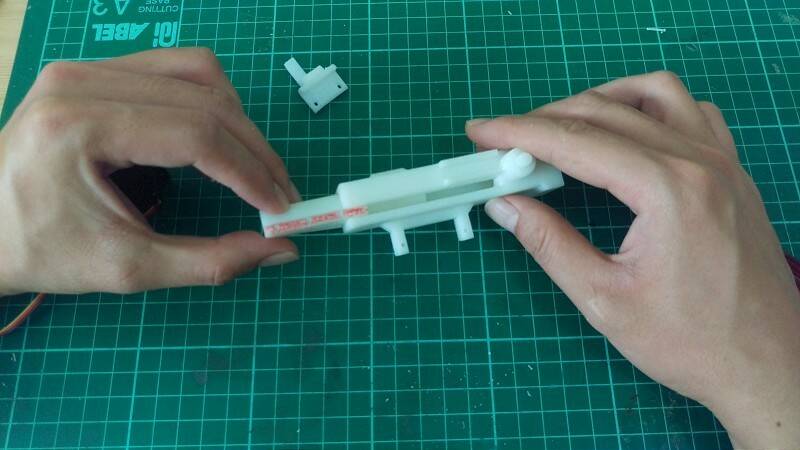

1.砲管座套入滑套裡

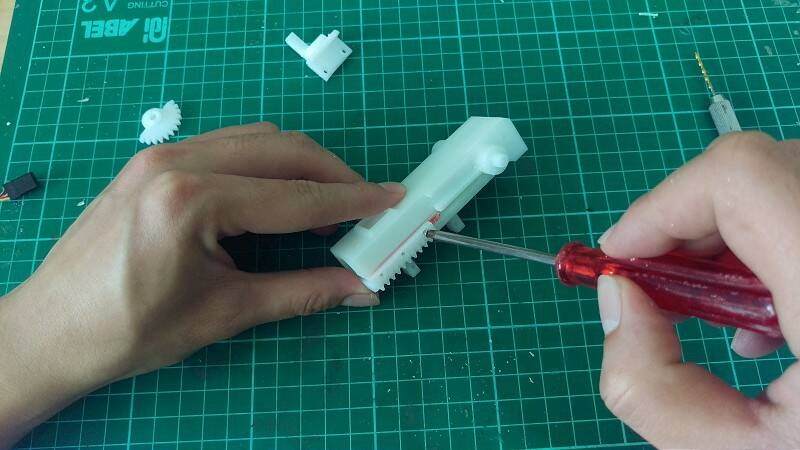

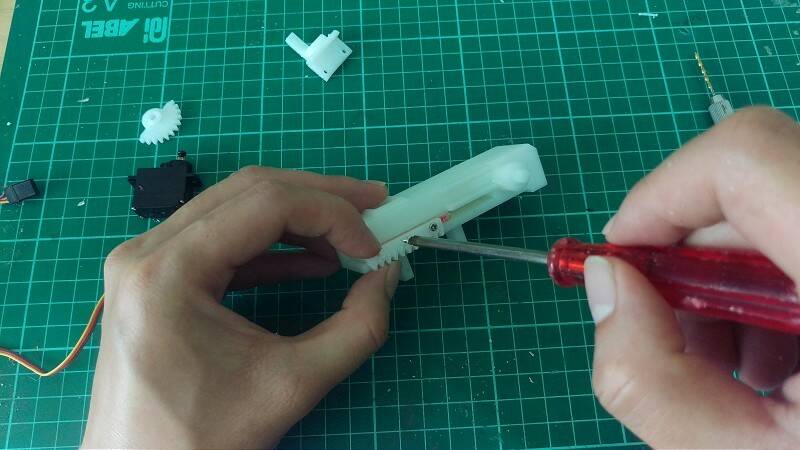

2.把直列齒條用2*6mm螺絲 *3顆 固定

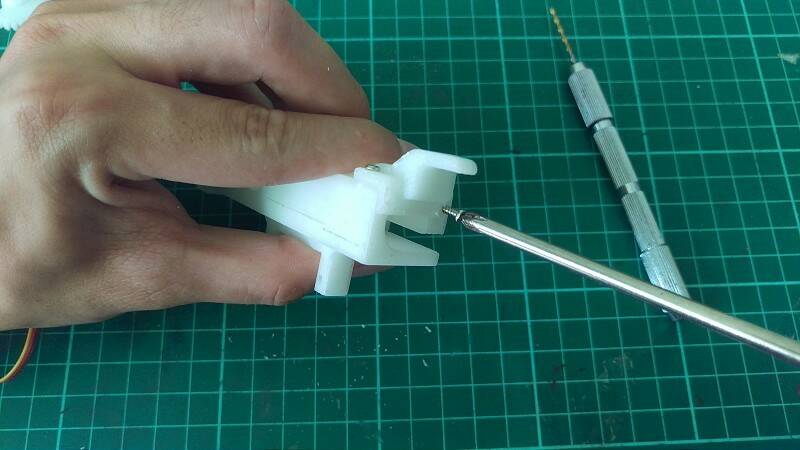

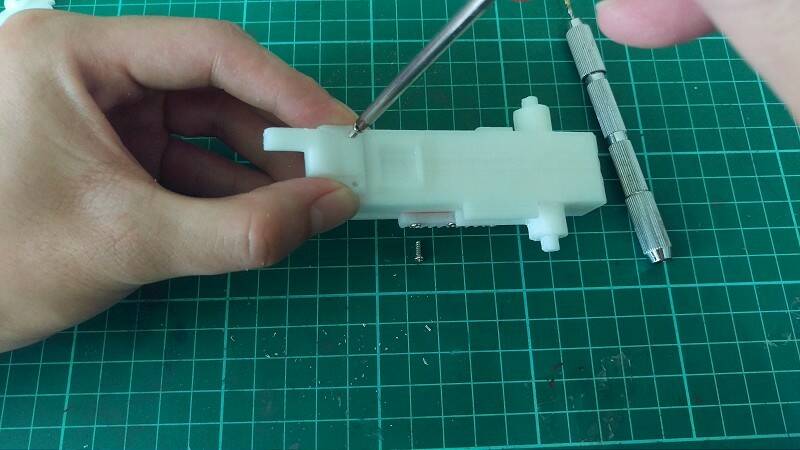

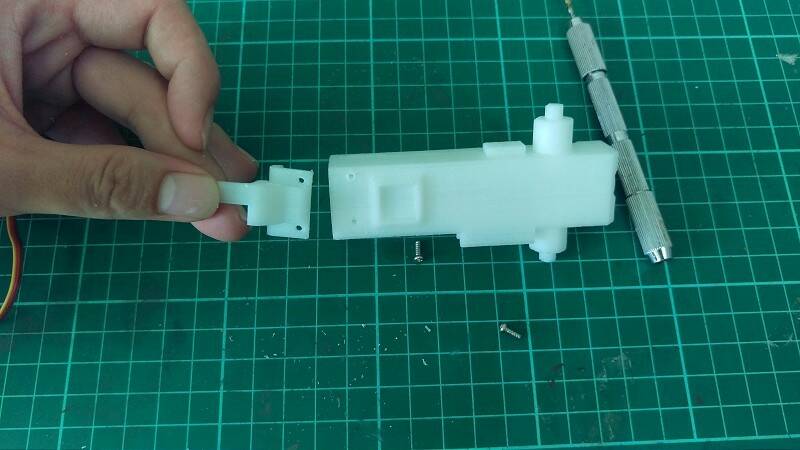

3.尾部俯仰機構固定 2*6mm *4顆

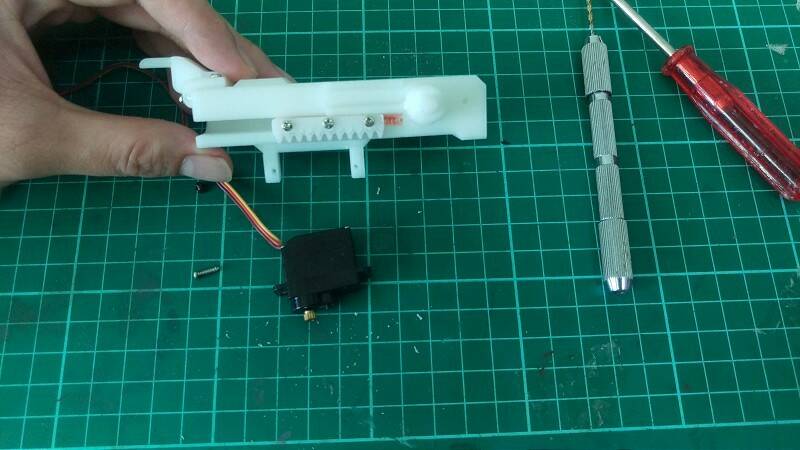

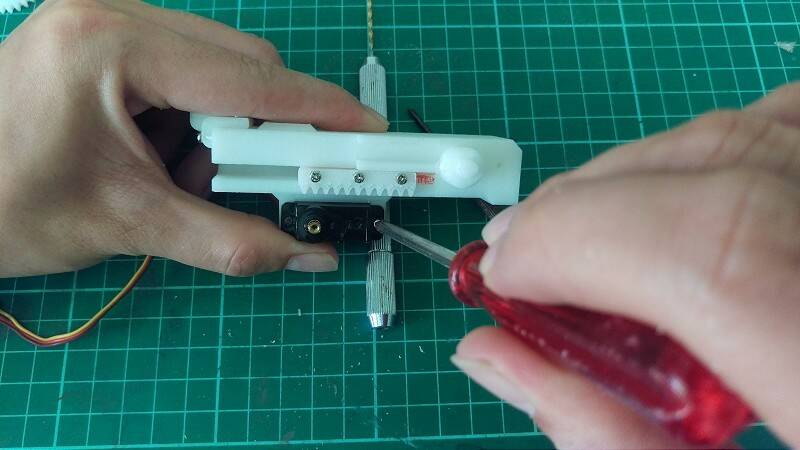

固定伺服機

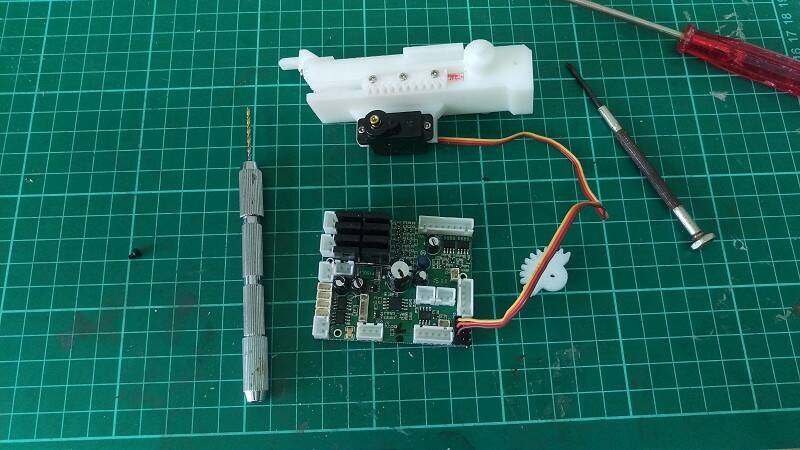

伺服機訊號線插上TK22機板做準位歸零

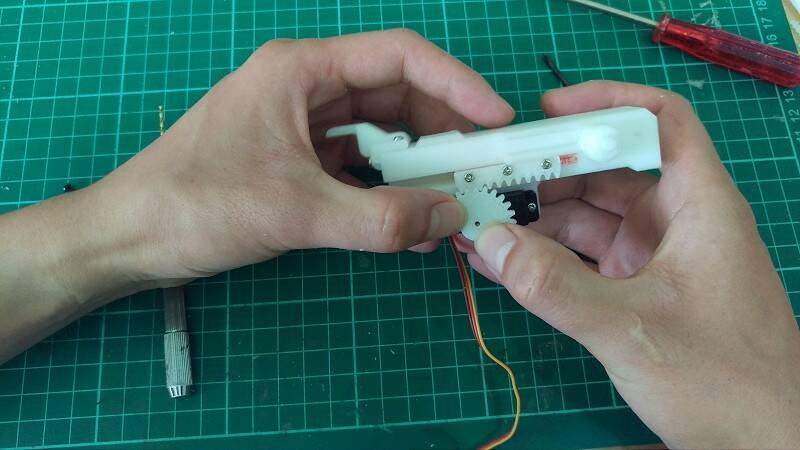

齒盤需要施點力氣壓上伺服機

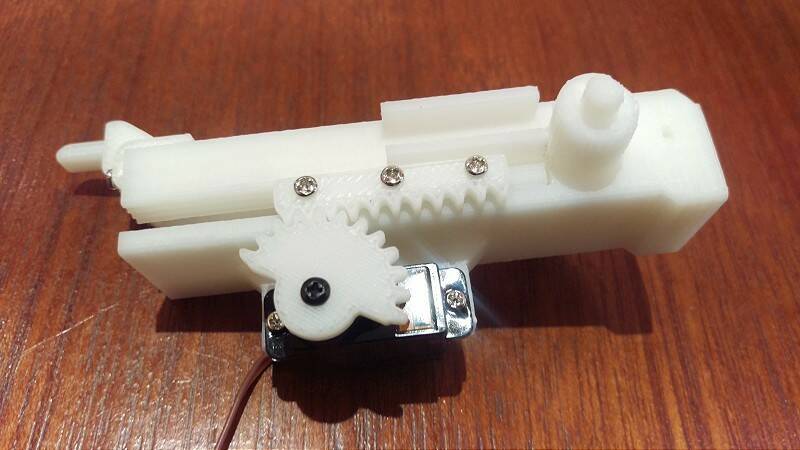

完成^^
