[已售出][2,999] 3DRobotics 原廠 Y6 機架

larryliaw

[品名]：3DRobotics 原廠 Y6 機架
[新舊]：僅翻開盒蓋目視檢查，包裝完好
[售價]：NT 2,999 .- (運費未含)
[數量]：5 組，出完為止。

[訂購聯絡]：本站私訊，完成匯款者優先保留。
[運送方式]：一律採7-11超商店到店(隔兩天到件)、郵局包裹(隔日到件)

[運費/外加]：7-11超商店到店(NT$60)、郵局包裹(NT$80)

[參考資料]：盒內未附說明書，請參考原廠網站，需自力組裝。
[組裝網址]：http://3drobotics.com/kb/diy-y6-body-plate-assembly/

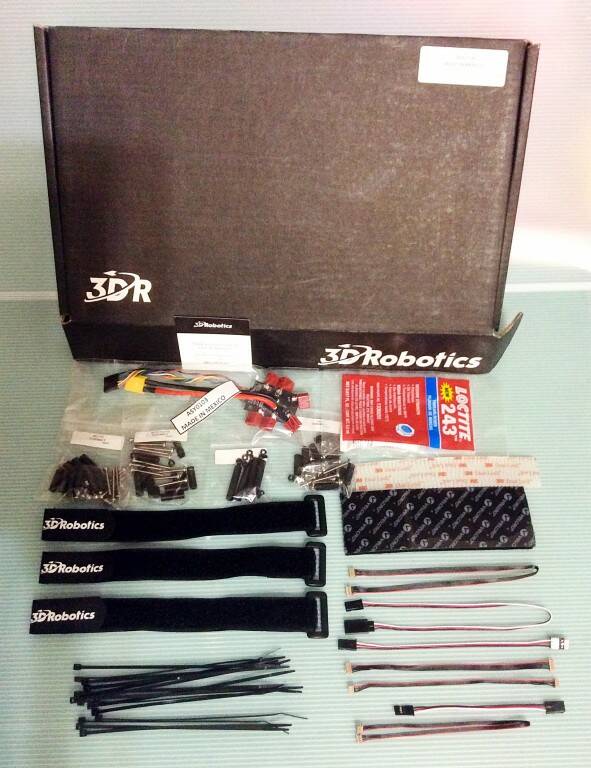

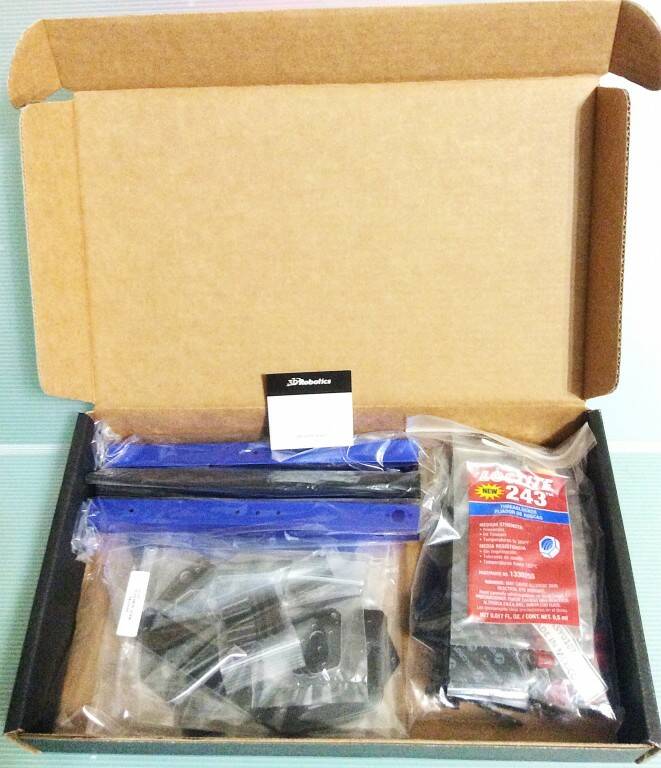

盒裝內容物全部

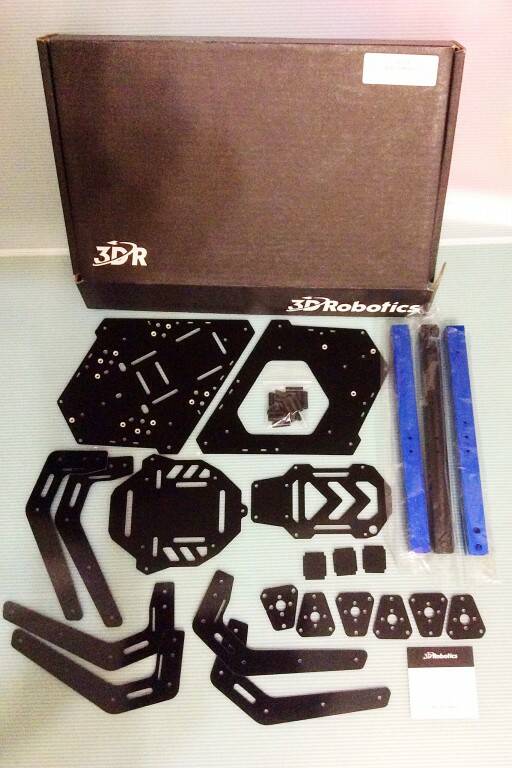

盒裝內容物-1 ：機架部分


盒裝內容物-2：其餘附件


3DR原廠零件用料相當扎實，
一般坊間機架組僅含機架與螺絲，
但 3DR Y6 卻把細節都顧到了，
有螺絲防鬆膠、3M 魔鬼黏、束線帶、
一堆你可能用在開源飛控上的特殊連接線、
更厲害的是，那三條 3DR 的電池魔鬼黏束帶，
背面還多了一曾塑膠皮層，而且使用縫線而非熱壓合，
可大大增加使用強度，扯斷過電池綁帶的朋友一定很有感覺，
這在一般坊間產品幾乎是看不到的作法。

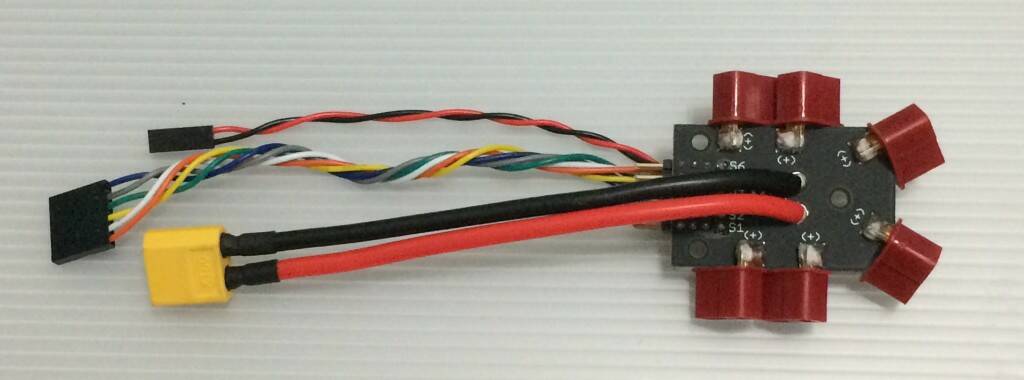

另外，它的配電盤設計上也很特別：

可以在 ESCㄒ電源線焊上T插，
就可以很快速與配電盤連接或拆解，
但若不想用在ESC焊接T插，
而選擇直接焊接線路在配電盤接點時，
此時空出來的一堆T插就可以拿來當做
電池電源的擴充接頭，
拿來接圖傳/雲台/OSD/LED燈都好用。




而配電盤上多出了彎針與彩虹線並聯的設計，
目的是讓 ESC 的信號線可直接連入，
再用彩虹線一起把信號引出，
除了讓 ESC 控制線不用繞遠路硬拉進飛控，
好處是可以讓 ESC 各種線路走線統一集中在此，

而紅+黑- 2 pin 杜邦頭設計，與彎腳的+/-並聯，
當你使用內建 BEC 的 ESC, 此紅黑杜邦頭
就有了提供 5V 的供電能力送至飛控或其他設備；
若使用的 ESC 不具有 BEC 功能，則可使用外部 BEC
接上此紅黑杜邦頭，對該線路供電。
(或者將BEC接上彎針 +/- 使紅黑杜邦頭具有 5V 供電能力)





已全數售出，謝謝各位！
個人製作之心得影片可參考以下連結：

原廠機架： http://www.youtube.com/watch?v=nWk90Ozgcto

改裝篇：
改裝延長機臂、馬達與槳：http://www.youtube.com/watch?v=GclmpezBbIU
改全碳機架：http://www.youtube.com/watch?v=tvwIO5UiLko

larryliaw

感謝友站朋友支持，剩下4組。

juo55855

山寨機滿天飛時代雖然材質不頂級但支持一下正版也不錯!
我有一台了，質感的確比一些山寨製品好很多，爽度滿分!!
推一下~

sjl

請問 軸距 多少

larryliaw

前兩馬達實測軸距為 490mm，接近500mm機架規格。

larryliaw

有站友問到這組 3DR Y6 機架的軸距；概略組裝後量測前兩馬達實際軸距為 490mm。參考了一下我手邊一台Tarot 650 Sport的資料，實際軸距600mm的機架都可以號稱650，那麼這台 3DR Y6 當它做 500mm 規格不為過吧？
