請教關於翼展1.4米手工機製作問題。

[複製鏈接]
發表於 2015年6月19日 10:04 AM | 顯示全部樓層 |閱讀模式
最近以TopFlite的架構設計為參考,開始製作翼展為1.4米的P47D。
有諸多問題不是很有把握,所以想完成機體製作前,請教一下各位,希望給予協助,謝謝

一、伺服機的搭配及設置:
Q1.伺服機搭配:
油門 FUTABA S3003 x1顆
方向舵、升降舵FUTABA S3003 x3顆
副翼、襟翼 FUTABA S3156 x4顆
前輪起落架 GWS S136GM x1顆
尾輪起落架及轉向:起落架GWS S136GM x1顆、轉向FUTABA S3003 x1顆
共11個頻道,是否選擇超過11頻道的遙控器?
GWS跟FUTABA能通用吧?
Q2.各舵的舵角:
方向舵Rudder、升降舵Elevator、副翼Aileron,舵角如何設定各是幾度?
  網路上有找到參數表,是否可以參考用於像真機?Low Rate跟High Rate差異是什麼?
Low Rate                    High Rate
Aileron      18°Up\18°Down         30°Up\30°Down
Rudder           25°left\25°right          35°Up\35°Down
Elevator     12°Up\16°Down         18°Up\24°Down
Q3.伺服機的轉動行程是否能透過遙控器設定?(60度、90度、180度)
二、引擎
選用10CC的引擎是否可以,打算使用SAITO FA-62B


目前製作進度:

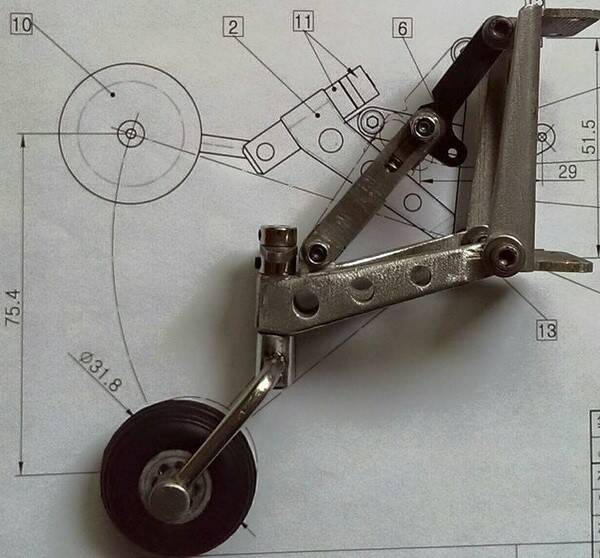

02.jpg 03.jpg 04.jpg 05.jpg 06.jpg

點評

給星星: 5.0
給星星: 5
  發表於 2015年9月20日 03:56 AM
給星星: 5
  發表於 2015年6月21日 11:19 PM
給星星: 5
  發表於 2015年6月19日 12:09 PM

評分

參與人數 2積分 +10 收起 理由
陳老大 + 5 謝謝您的分享!
steven56 + 5

查看全部評分





上一篇:ngh38 鋁合金引擎座
下一篇:漂亮的二戰飛機
發表於 2015年6月19日 01:03 PM | 顯示全部樓層
本帖最後由 小泥 於 2015年6月19日 01:12 PM 編輯

讚~~~手工機就是讚~~~建議雷射切割有要接合部位一定要將碳化磨除不然強度會減低很多
Aileron      18°Up\18°Down         30°Up\30°Down
Rudder           25°left\25°right          35°Up\35°Down
Elevator     12°Up\16°Down         18°Up\24°Down

上敘的意思應是舵量角度(露天)
http://www.rctw.net/item/show?21307088013766
1.4米的機子建議全配重在3.5kg以下~伺服器用全機用3001&539(類比式)既可~接收機8動就夠用了~再來就是製作時用伺服器/電池去配重不要全機都完成了再去裝電裝這樣可減少量重心點時須加鉛塊配重
引擎<<<2行程45~60(木精)~~4行程80~91(木精)

點評

給星星: 5.0
給星星: 5
如果重量超過,是不是可選用大一點的引擎來彌補。  發表於 2015年6月22日 09:46 AM
發表於 2015年6月19日 04:15 PM | 顯示全部樓層
看起來這架飛機不輕
發表於 2015年6月21日 09:40 PM | 顯示全部樓層
請問閣下是用什麼軟體畫的,機頭罩和坐倉罩準備怎麼處理

點評

給星星: 5.0
是用3D的繪圖軟體Solidworks座艙罩要用石膏做模具,做吸真空箱子來真空成型。 Youtube有國外製作的方法,http://www.youtube.com/watch?v=50-sR54UBgY 機頭罩用機體的作法,拆成骨架用薄板包造型。  詳情 回復 發表於 2015年6月22日 09:44 AM
給星星: 5
也想知道  發表於 2015年6月21日 11:19 PM
給星星: 5
也想知道  發表於 2015年6月21日 11:19 PM
 樓主| 發表於 2015年6月22日 09:44 AM | 顯示全部樓層
tobaccolight 發表於 2015年6月21日 09:40 PM
請問閣下是用什麼軟體畫的,機頭罩和坐倉罩準備怎麼處理

是用3D的繪圖軟體Solidworks座艙罩要用石膏做模具,做吸真空箱子來真空成型。
Youtube有國外製作的方法,https://www.youtube.com/watch?v=50-sR54UBgY
機頭罩用機體的作法,拆成骨架用薄板包造型。

點評

給星星: 5.0
給星星: 5
感謝大大分享  發表於 2015年7月15日 10:59 PM
感謝分享, 我自已也在自學SW, 不知道要多久才畫出這樣的作品  詳情 回復 發表於 2015年6月22日 02:37 PM
感謝分享  發表於 2015年6月22日 02:36 PM

評分

參與人數 1積分 +5 收起 理由
陳老大 + 5 謝謝您的分享!

查看全部評分

發表於 2015年6月22日 12:25 PM | 顯示全部樓層
