金腦與Graupner GR-12L單線連接

發表於 2015年5月23日 06:15 AM | 顯示全部樓層 |閱讀模式

費盡了心血，終於在美國IKON得到答案了。原來是我圖片看不懂，金腦原廠要求HOTT接收的單線連結需要自己做一條Y線，訊號線插在CH4-5-6/Bind孔位的中間接點(也就是它講的CH5)。我一直搞不懂，以為是接收機的CH5
美國IKON給的答案就對了，Y線的訊號單線要插在此插槽的中間。請看圖面。然後Graupner的遙控器內設定接收機訊號源為SUMD發送方式。
太棒了，未來我也能夠有類似S-Bus的簡單接線方式了。然後一個六動的接收也能操作金腦的三段飛行模式選擇!!!

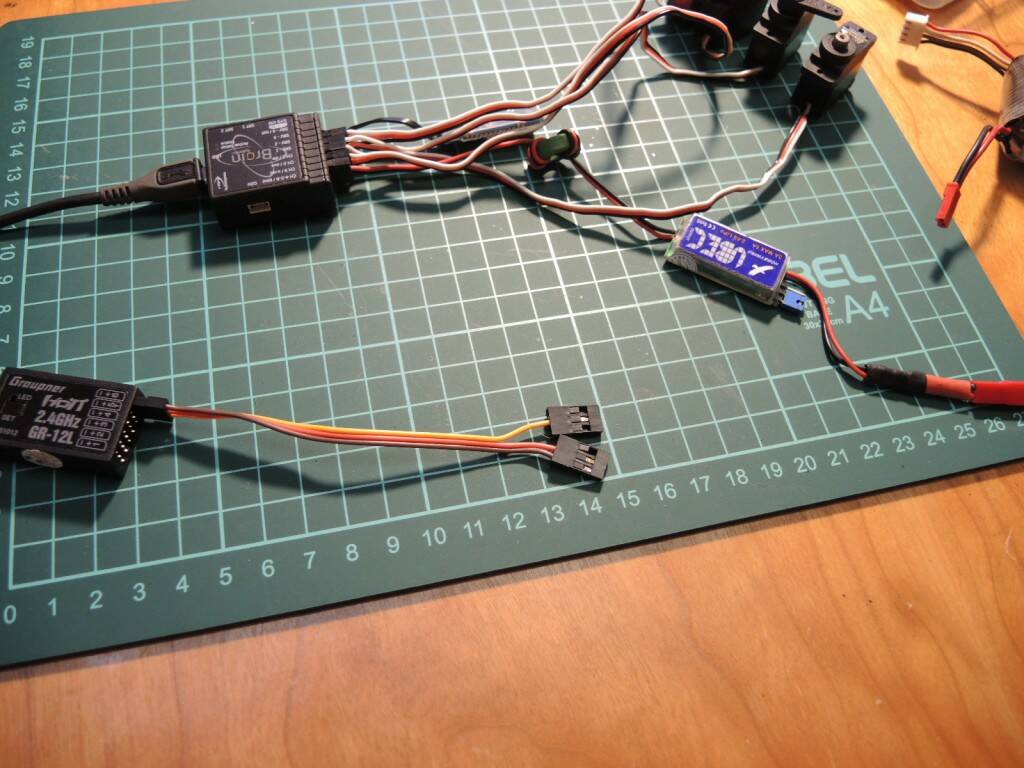

單線轉Y型線訊號在中間孔位

單線轉Y型線訊號在中間孔位

螢幕截圖 2015-05-21 11.25.02.png

點評

給星星: 5.0

給星星: 5
發表於 2015年5月23日 08:02 PM

給星星: 5
發表於 2015年5月23日 06:11 PM

上一篇：請教大大組裝直昇機的工具
下一篇：全方向安裝的陀螺---金腦最新版

回復

使用道具舉報

發表於 2015年5月23日 11:06 AM | 顯示全部樓層

ph大
這篇文太好啦
可以借我連結到金腦匯整的文中嗎?
方便分享飛友
感恩

Patrick

點評

P大!單然口以啦!怎麼會這樣客氣哩!我有空再補您一張遙控器參數頁面照片啦。感謝師ㄟ~~~~ 詳情回復發表於 2015年5月23日 12:12 PM

回復按讚

使用道具舉報

樓主| 發表於 2015年5月23日 12:12 PM | 顯示全部樓層

本帖最後由 Philippewan 於 2015年5月25日 04:30 PM 編輯

patrick053 發表於 2015年5月23日 11:06 AM
ph大
這篇文太好啦
可以借我連結到金腦匯整的文中嗎?

P大!單然口以啦!怎麼會這樣客氣哩!我有空再補您一張遙控器參數頁面照片啦。感謝師ㄟ~~~~

SUMD at CH6

SUMD at CH6

點評

在回傳Telemetry功能之內的最後一個選項SUMD at CH6 要改為YES 詳情回復發表於 2015年5月25日 04:30 PM

回復按讚

使用道具舉報

樓主| 發表於 2015年5月25日 04:30 PM | 顯示全部樓層

Philippewan 發表於 2015年5月23日 12:12 PM
P大!單然口以啦!怎麼會這樣客氣哩!我有空再補您一張遙控器參數頁面照片啦。感謝師ㄟ~~~~
...

在回傳Telemetry功能之內的最後一個選項SUMD at CH6 要改為YES

回復按讚

使用道具舉報

樓主| 發表於 2015年5月25日 05:15 PM | 顯示全部樓層

若是GR-16L八動以上動作的接收機，CH OUT TYPE: 要選擇SUMD FS 08/10/12等等

GR-16L

GR-16L

回復按讚

使用道具舉報

發表於 2015年6月3日 01:33 PM | 顯示全部樓層

ph 大，我來串門子囉～

點評

怎麼辦，我是戀舊的人。開始懷念起我的華科爾D10刷機版了! 詳情回復發表於 2015年6月3日 01:43 PM

Alex大，你也來Graupner??想換了嗎??哈哈! 詳情回復發表於 2015年6月3日 01:41 PM
