請問APM2.7 +mini OSD +數傳 3DR 915 如何接線

sjl · 發表於 2015年5月12日 06:52 PM

各位前輩請教 APM2.7 +mini OSD(綠色版) +數傳 3DR 915 如何接線謝謝

cnchien11 · 發表於 2015年5月12日 07:07 PM

APM分接~~一頭接MININOSD(接地...電源...RX)~~另一頭接數傳

anson.l · 發表於 2015年5月12日 07:45 PM

我之前用X大的2.72版是I2C接OSD.Tel接數傳.2.7版不知道一不一樣

anson.l · 發表於 2015年5月12日 07:50 PM

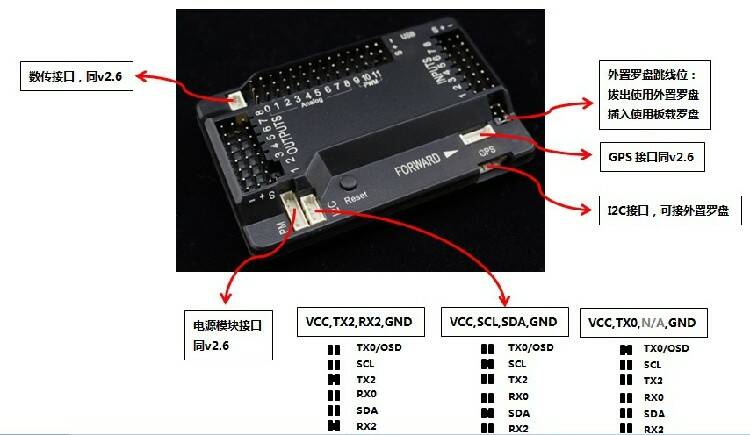

接線圖

anson.l · 發表於 2015年5月12日 08:03 PM

同2.6.就是跟2.6版的線序一樣

YOUNG0210 · 發表於 2015年5月12日 08:20 PM

本帖最後由 YOUNG0210 於 2015年5月12日 08:21 PM 編輯

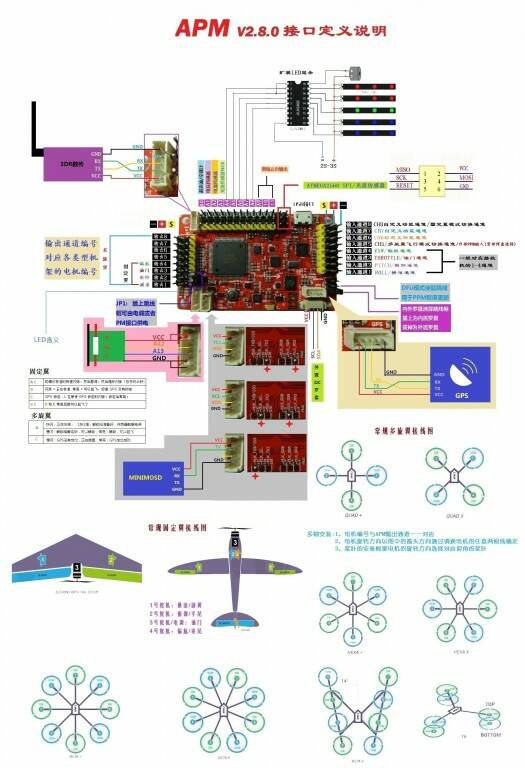

2.8/2.7都可適用,網路上搜尋一下就有.
