OSD應該要怎接在圖傳上?

[複製鏈接]
發表於 2015年5月9日 01:29 PM | 顯示全部樓層 |閱讀模式
本帖最後由 azoo366 於 2015年5月9日 01:35 PM 編輯

請教前輩這各OSD應該要怎接在圖傳上?




上一篇:四軸馬達
下一篇:圖傳電線 ANT &GND接點 導通問題
回復

使用道具 舉報

發表於 2015年5月9日 05:06 PM | 顯示全部樓層
本帖最後由 asd780808 於 2015年5月9日 05:27 PM 編輯

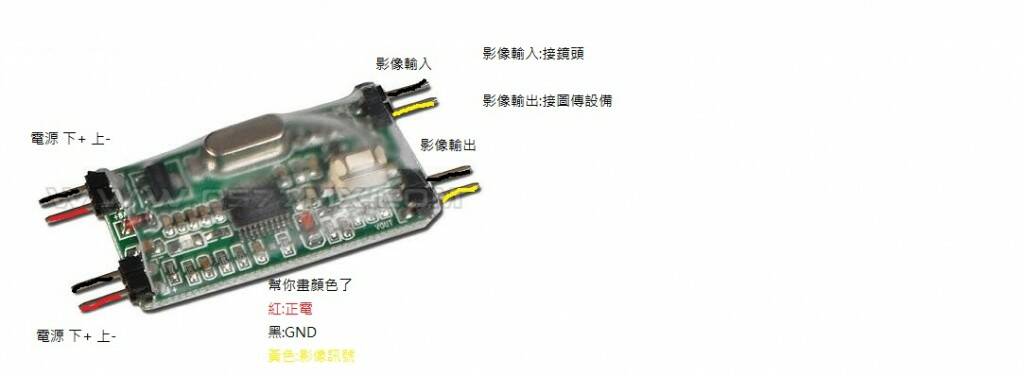

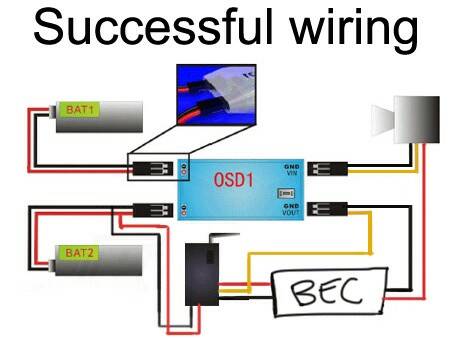

OSD的.....接法
另外 沒用過TAROT的 不知上下輸出1個就好還是要2個 我只能幫你到這 其他你自己測試吧....
PS: 鏡頭黃色是影像輸出

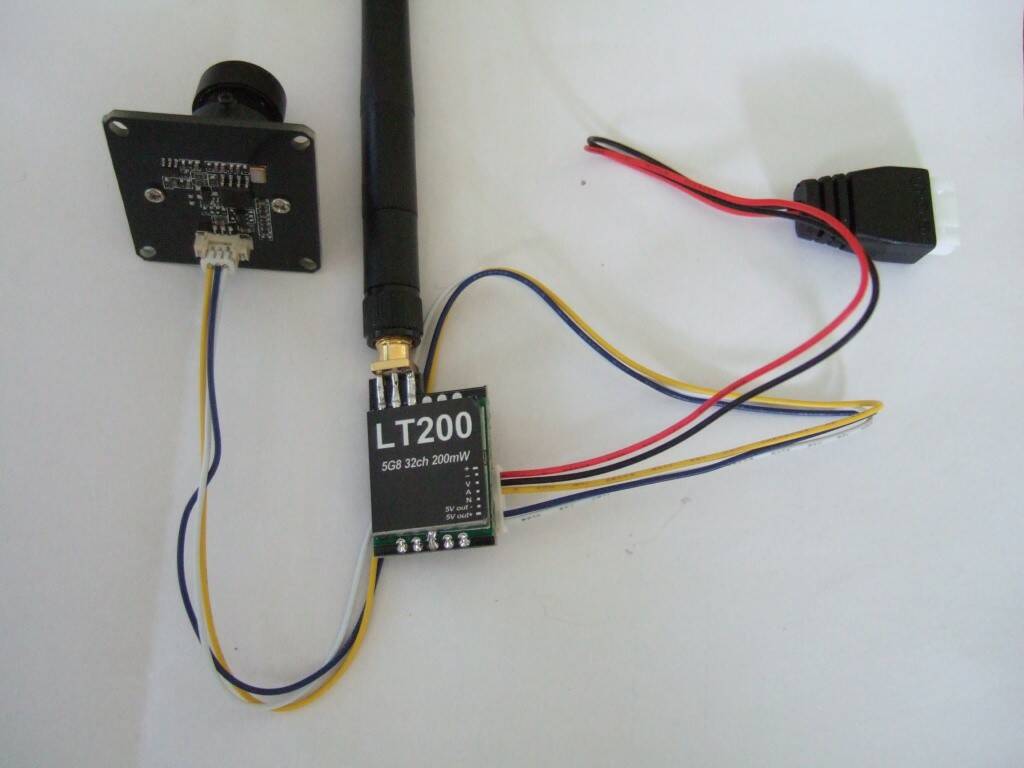

最後一張是我自己接的 參考就好
另外圖傳是輸入幾V 我不知道 ...因為這款我沒用過 我用其他款~

點評

給星星: 5.0
給星星: 5
  發表於 2015年5月9日 07:05 PM
回復 按讚

使用道具 舉報

發表於 2015年5月9日 06:06 PM | 顯示全部樓層

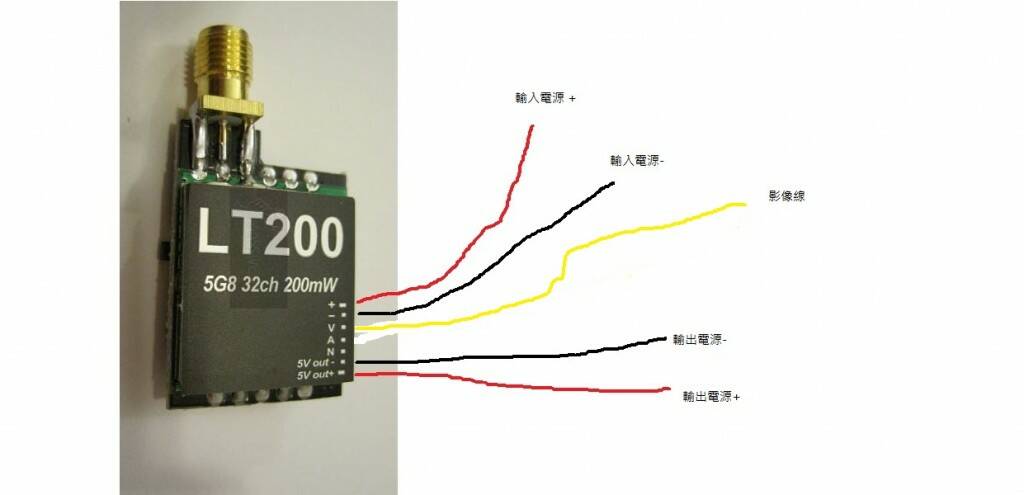

這款圖傳說是吃2S~4S,第一組電壓輸入的會供電給OSD
圖傳看起來是吃5V 所以要另外拉喔
回復 按讚

使用道具 舉報

 樓主| 發表於 2015年5月9日 07:39 PM | 顯示全部樓層
本帖最後由 azoo366 於 2015年5月9日 08:28 PM 編輯

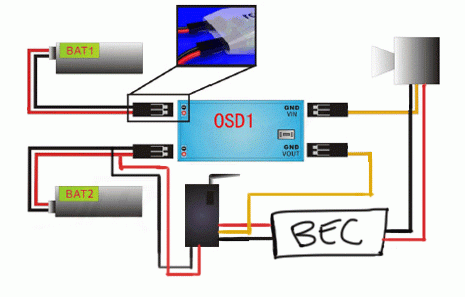

這種接法不知對不對是否可行..BEC去掉..但線一樣接上...
回復 按讚

使用道具 舉報

發表於 2015年5月9日 10:36 PM | 顯示全部樓層
OSD就是視訊加疊文字系統

不用參考說明書,先決的必要條件就是

一定是[鏡頭]進來的影像經過[OSD]再輸出給視訊[發射模組]

這是不變的道理~不管哪一牌OSD都是這樣裝

只要找到VIDEO IN與VIDEO OUT就知道怎麼裝了~

當然電源的[負極(-極)]都要[共地]搭接(也就是所有負極接在一起)

至於不同鏡頭使用電壓也不一樣,5V與12V要分清楚(正極分開接線,負極接一起無彷)
回復 按讚

使用道具 舉報

 樓主| 發表於 2015年5月10日 12:47 PM | 顯示全部樓層
樓上..感謝
