有空心杯馬達的原理及分解圖嗎??

miniskydancer

如標題所說，想請教一下，這裏有人拆過空心杯馬達嗎??

依照道理來說都是磁場互斥才會旋轉，但是光看圖，還是不明白空心杯馬達，裏面有個線圈是定子，不過轉子就是一塊圓柱形的...應該是磁鐵吧，不過看不懂那是什麼...是圓柱形的磁鐵嗎??

不知有空心杯馬達的原理及分解圖嗎??

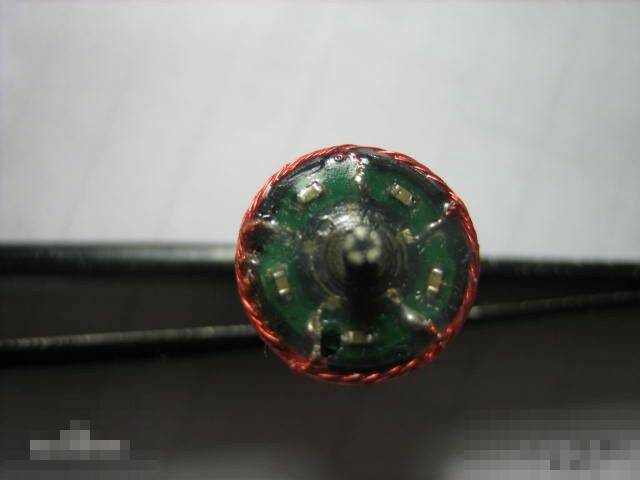

順便附上我找的圖，大家一起研究一下....

miniskydancer

咦，這個帖子沒有人有興趣嗎??

黑力B

自己親手拆一顆就知道了，線圈是轉子

chan.chenhao

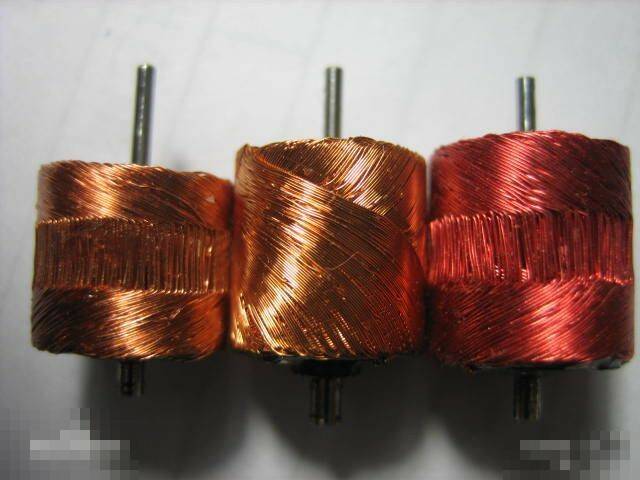

這個討論串應略能說明其原理...不過也看不太懂這兩種繞線(斜繞/疊繞)與磁場的關係就是了. : p
(圖From討論串)

miniskydancer

黑力B 發表於 2015年3月23日 03:47 PM
自己親手拆一顆就知道了，線圈是轉子

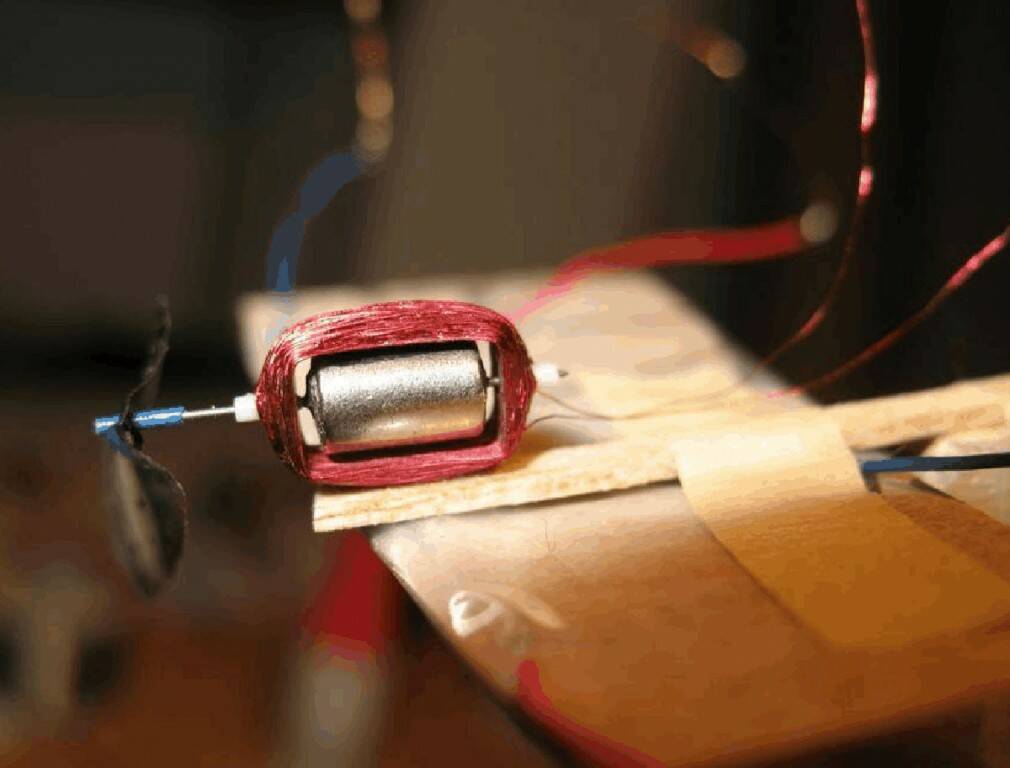

如果線圈是轉子，那最後一張圖要怎麼解釋呢??

或者線圈是轉子或定子的形態，兩種都有人做嗎??

黑力B

miniskydancer 發表於 2015年3月23日 09:15 PM
如果線圈是轉子，那最後一張圖要怎麼解釋呢??

或者線圈是轉子或定子的形態，兩種都有人做嗎??

最後一張圖可能是把coreless 土砲改brushless ,  我知道有人這樣搞, 但是brushless要拉三條線, 這照片看不出來, 有沒有清楚的照片, 或是介紹出處
