M26戰車構造圖

[複製鏈接]
thema1992
發表於 2006年12月31日 02:59 PM | 顯示全部樓層 |閱讀模式

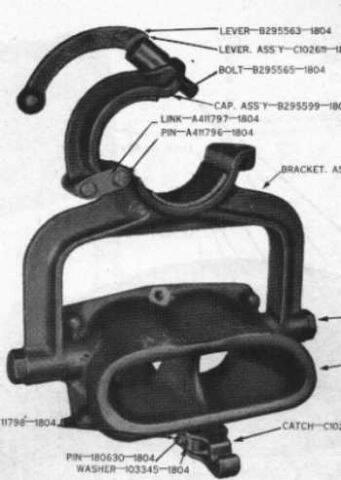

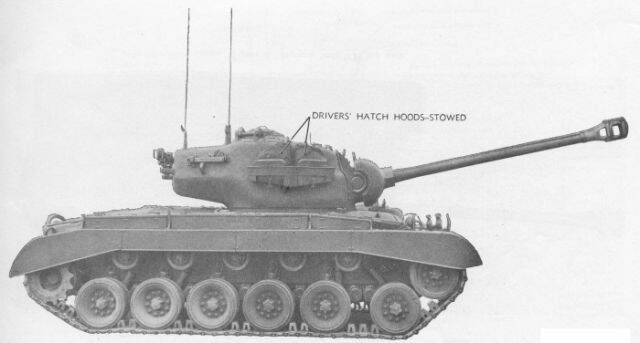

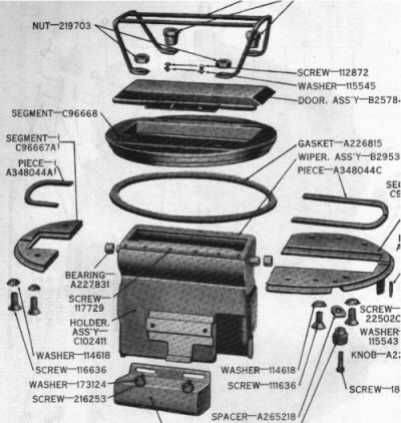

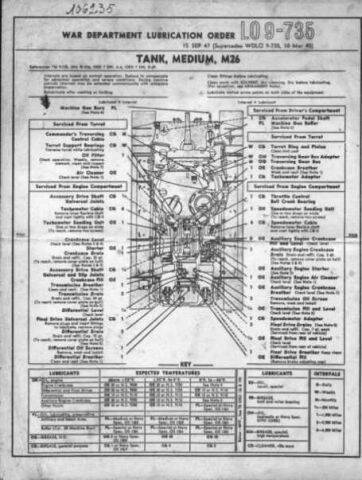

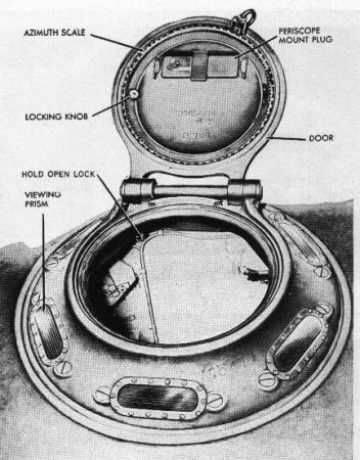

M26實車設計圖，大家可以看看1/16的RC與實車間的差異，可當改造的依據。

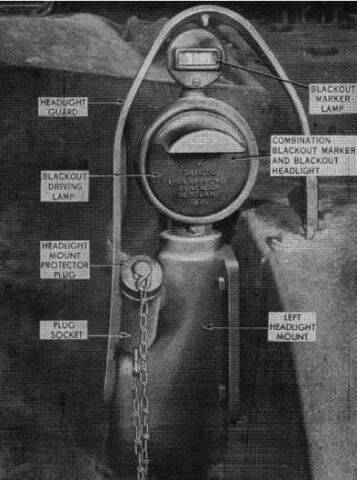

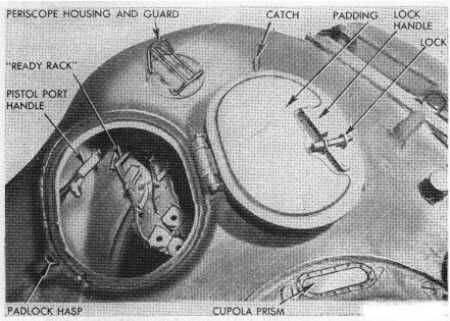

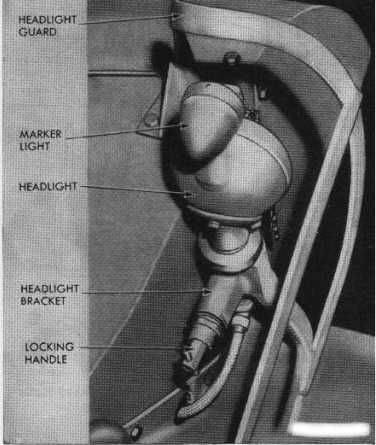

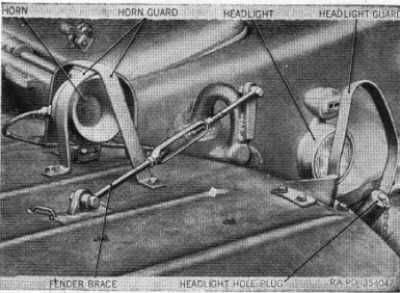

外觀

外觀

外觀

外觀

外觀

外觀

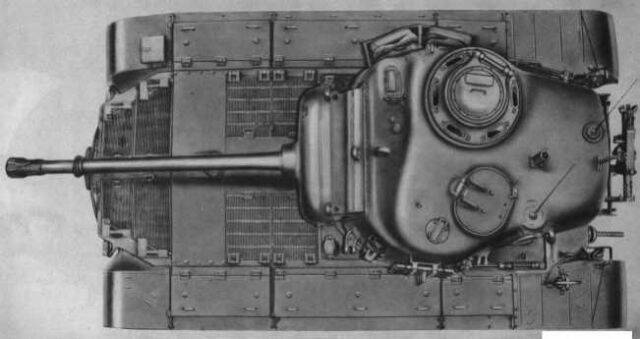

俯視圖

俯視圖

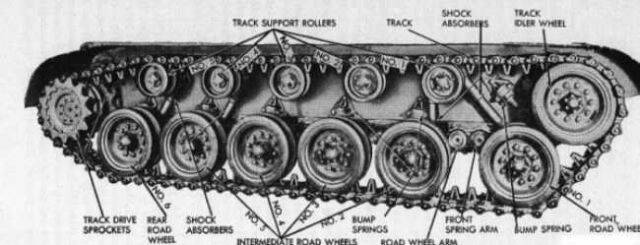

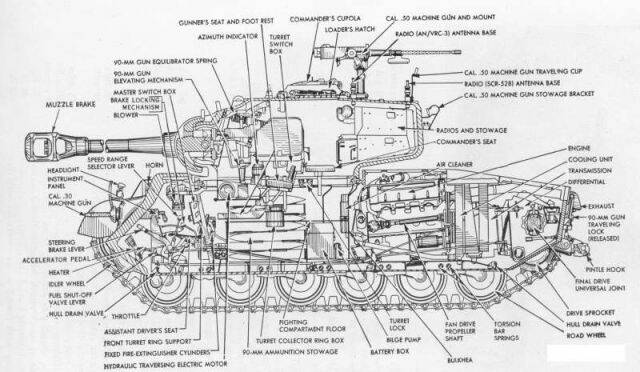

側面內部透視圖

側面內部透視圖

點評

給星星: 5.0
蕭新福
給星星: 5
  發表於 2017年1月29日 10:00 PM
Change
給星星: 5
  發表於 2017年1月26日 12:30 AM
copter
給星星: 5
  發表於 2017年1月25日 05:23 PM




上一篇：好想對戰
下一篇：1/16 豹 G 型 R/C tank
回復

使用道具 舉報

thema1992
 樓主| 發表於 2006年12月31日 03:06 PM | 顯示全部樓層

M26戰車構造圖


點評

給星星: 5.0
ausfss
給星星: 5
  發表於 2017年1月31日 11:44 PM
蕭新福
給星星: 5
  發表於 2017年1月29日 10:01 PM
Change
給星星: 5
  發表於 2017年1月26日 12:31 AM
copter
給星星: 5
  發表於 2017年1月25日 05:24 PM
回復 按讚

使用道具 舉報

thema1992
 樓主| 發表於 2006年12月31日 03:15 PM | 顯示全部樓層

M26戰車構造圖

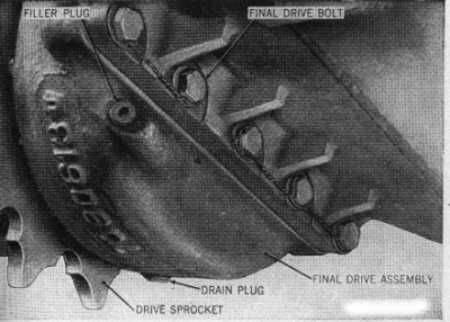

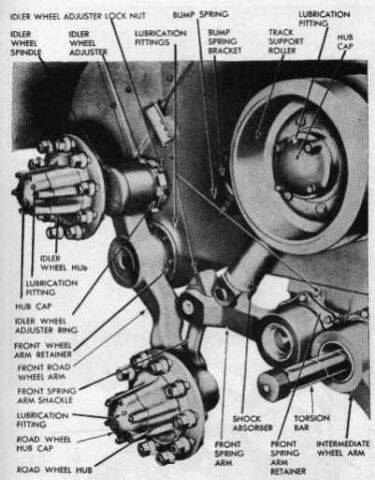

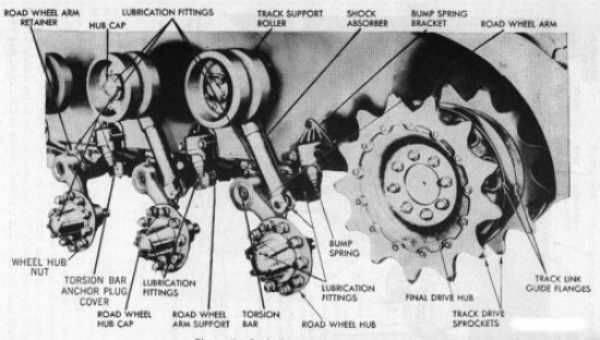

驅動輪與履帶，原來M26的履帶有2種，都一直以為只有八字型履帶。

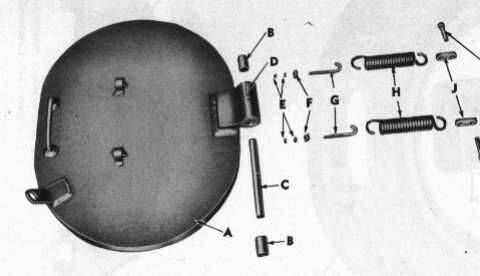

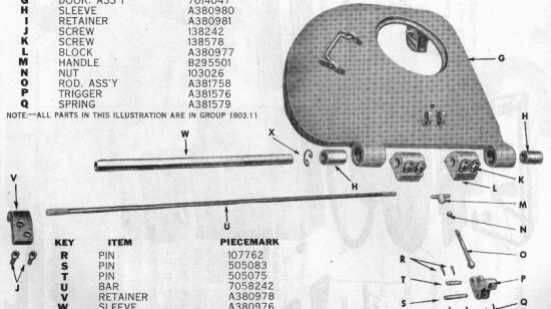

實車設計圖

實車設計圖

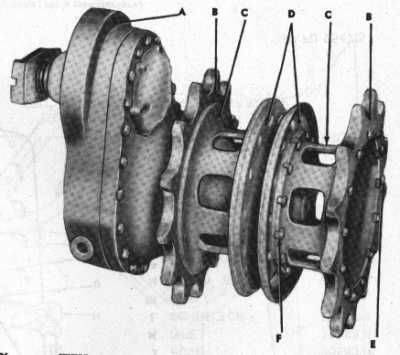

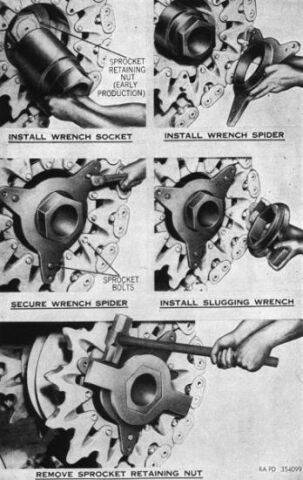

驅動輪

驅動輪

驅動輪

驅動輪

驅動輪

驅動輪

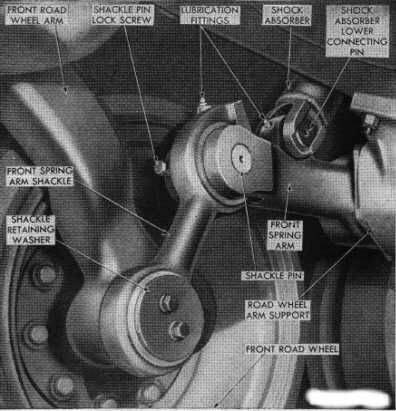

底盤

底盤

八字型履帶

八字型履帶

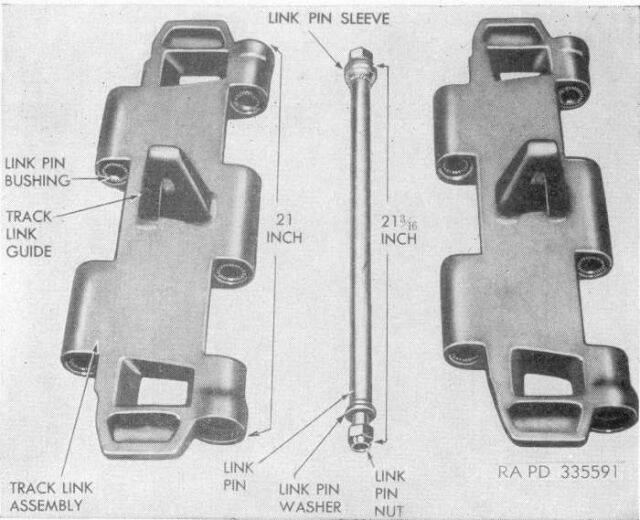

履帶

履帶

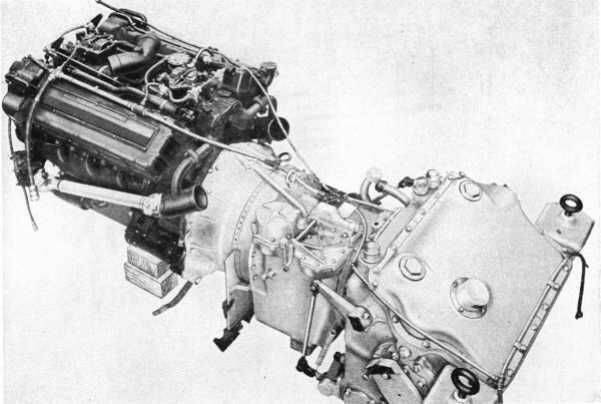

引擎部份

引擎部份

FORD引擎

FORD引擎

點評

給星星: 5.0
蕭新福
給星星: 5
  發表於 2017年1月29日 10:01 PM
Change
給星星: 5
  發表於 2017年1月26日 12:31 AM
copter
給星星: 5
  發表於 2017年1月25日 05:24 PM
回復 按讚

使用道具 舉報

hsung1yu
發表於 2006年12月31日 09:06 PM | 顯示全部樓層
哎呀!!  多珍貴請保留圖片共研究!!
回復 按讚

使用道具 舉報

Change
發表於 2006年12月31日 10:18 PM | 顯示全部樓層
边玩模型，边作学问。说不定将来国 造 战、甲车就由此 开花 结果！

點評

給星星: 5.0
copter
給星星: 5
  發表於 2017年1月25日 05:24 PM
回復 按讚

使用道具 舉報

小P1
發表於 2007年1月1日 12:30 PM | 顯示全部樓層

讚~感謝分享

回復 按讚

使用道具 舉報
