cc3d與dsm2/X衛星連接

沈同學

cc3d搭衛星在對岸已經有很多玩家開始在用了，其方便性和穩定性是有很大的幫助的，小弟之前用ar6100e來玩cc3d約100公尺就no控了，因此才到處爬文，官網wiki裡面也有介紹(openpilot)在wiki裡面有一段影片，看似複雜，其實並不難。地面站gcs14.10版本裡面並不如wiki影片裡面還要挑選dsm2/dsmx 已經統一為dsm，網址如下http://wiki.openpilot.org/display/Doc/Spektrum+Satellite#SpektrumSatellite-ConnectingandBinding
CC3D衛星供電共有兩種方法，第一種為CC3D上的穩壓器(3.3V)做為供電，第二種由串口(5V)接個降壓IC轉成3.3V，兩種方是我選為後者，小弟不懂電子但為了保險起見怕CC3D上的穩壓(250mA)供不了衛星工作，所以用個降壓IC(800MAH)給他，這樣就不會有我煩惱的問題了。
3.3供電


衛星的對頻順序:(口頭講解，下面會付圖及衛星連接線接法)
1.將我們自己做的衛星連接線插入MailPort或FlexiPort串口上(看衛星想插在哪個串口)，並插入usb線後打開gcs地面站
2.進入gcs地面站選擇configuration=>Hardwar 將MailPort或FlexiPort(看衛星插在哪個串口)其一設定DSM後儲存(SAVE)
2.打開System=>Parametres=> HwSettings=>DSMxBin後面的數字改為"6"並按下上面的紅色鍵頭(儲存)
3.回到configuration再按一次儲存(SAVE)並且拔掉USB線

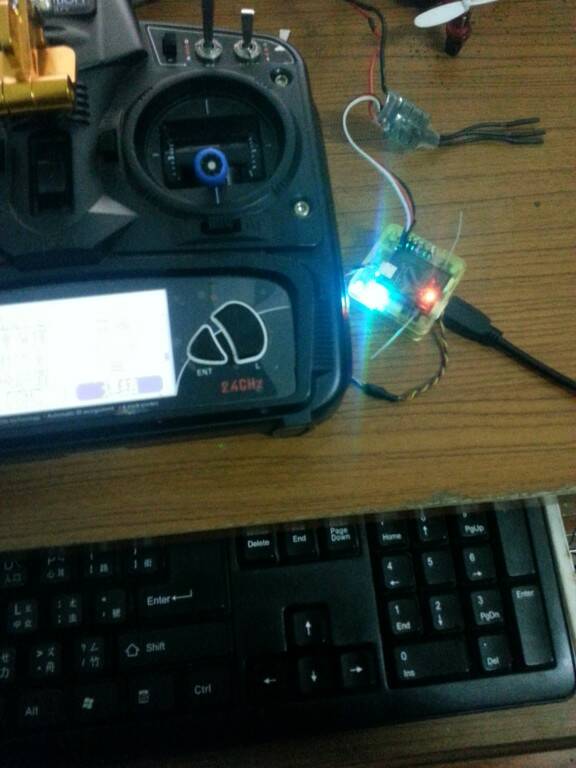

4.插上主電源(不是USB哦~)，遙控器按下對頻開關，衛星由快閃變為恆亮表示對頻成功
5.插回USB線，在做一次第二點改數值，打開System=>Parametres=> HwSettings=>DSMxBin後面的數字改為"0"並按下上面的紅色鍵頭(儲存)，若沒改為0，下次上電時又是對頻的狀態了!

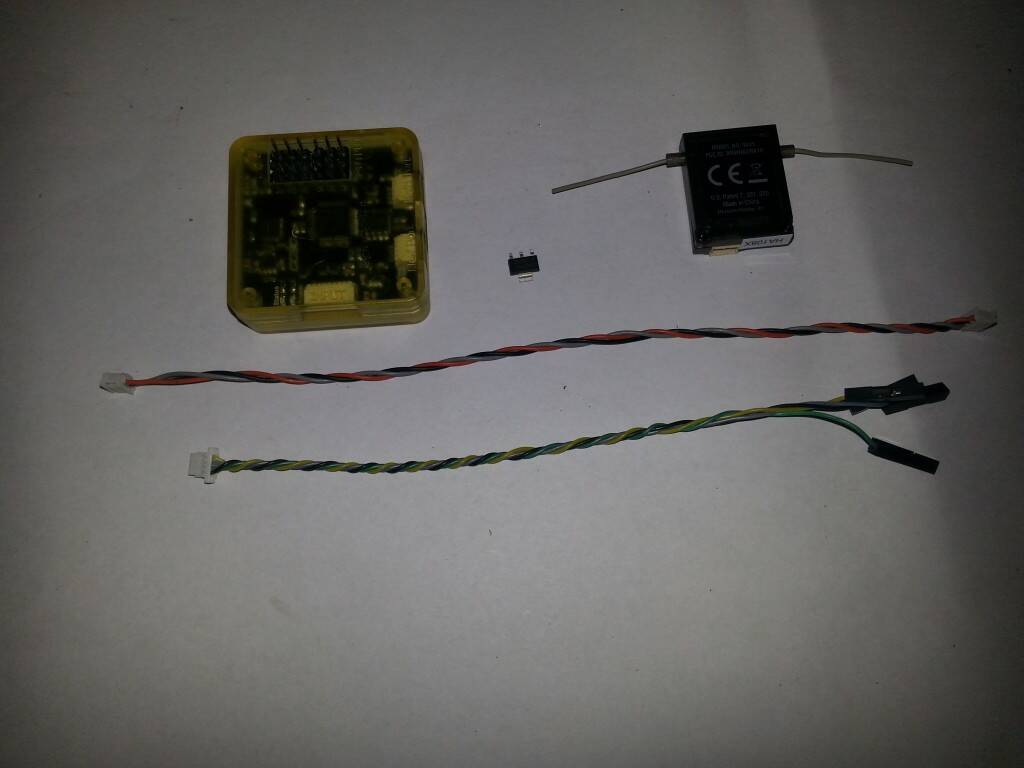

衛星連接線準備材料有:
1.CC3D
2.DSM2/X衛星含線
3.CC3D內付兩個串口其中一條線

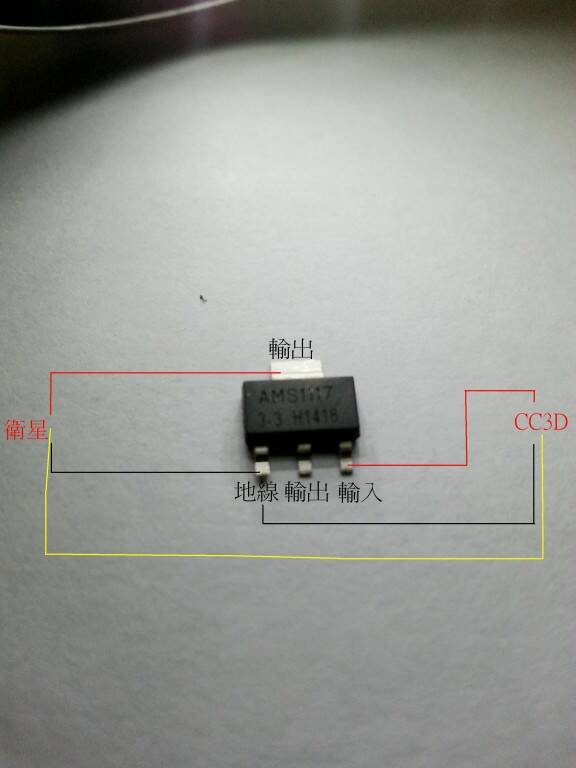

4.降壓IC 型號:AMS1117-3.3

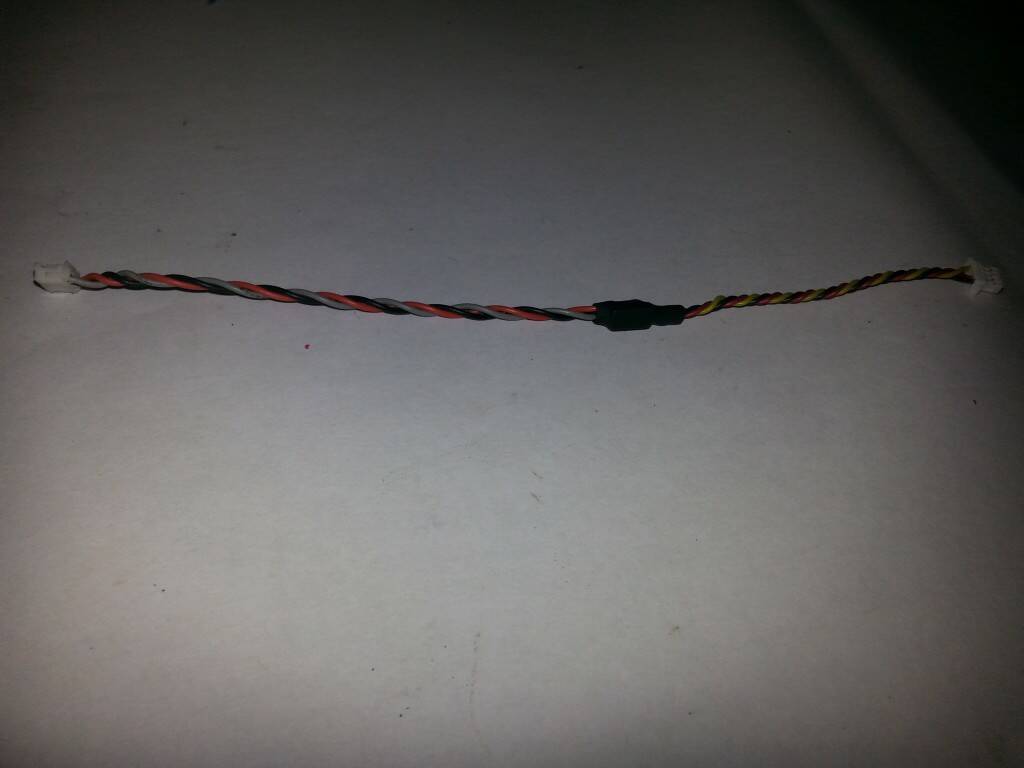

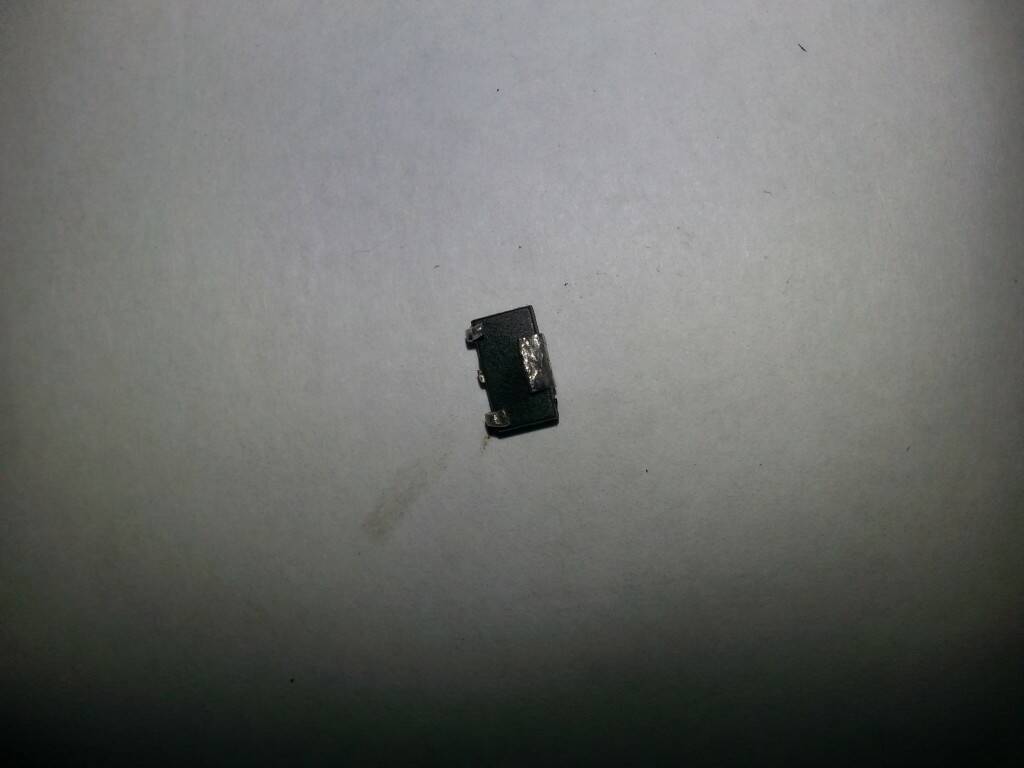

首先將我們IC第二腳位給剪掉用不到，再把降壓IC的腳位折到後面，把衛星連接線對折後剪斷(1條可以做兩條)。

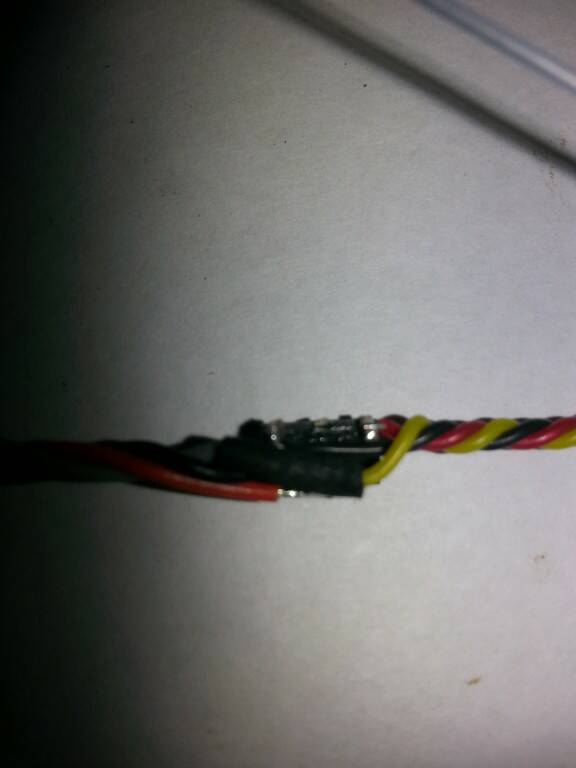

焊接的方式如下幾圖:

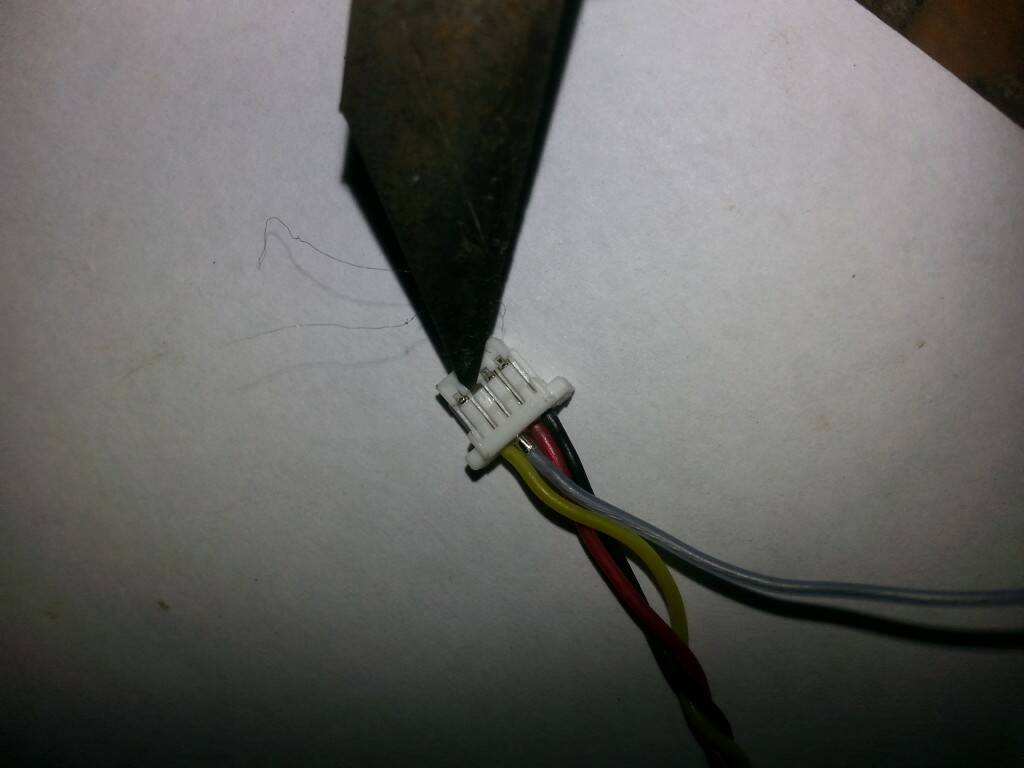

把沒有用到的PIN拆掉(小技巧:用尖頭物翹起插頭固定片即可)

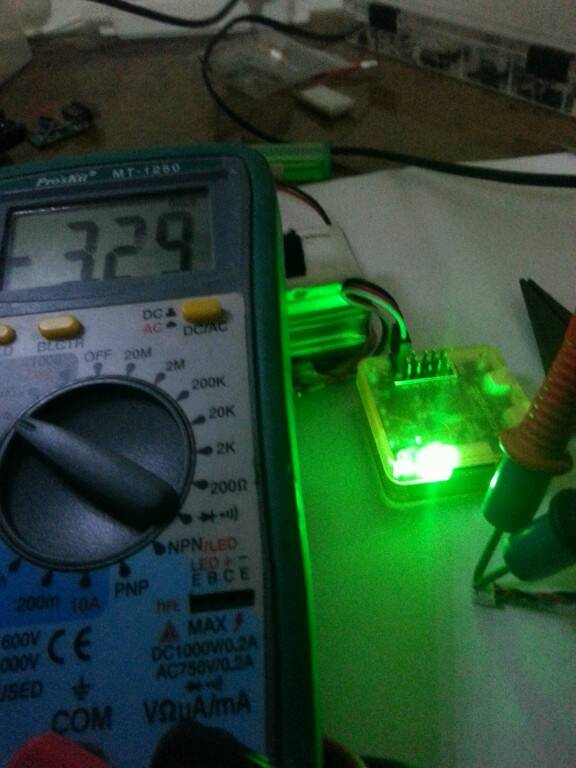

焊接好後別忘了做電壓的測量及阻絕

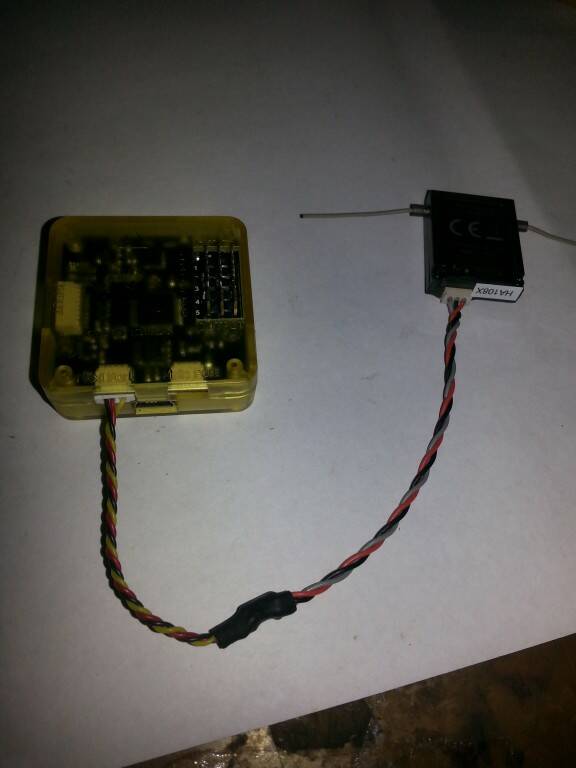

恭喜你已經完成一半了YA

衛星的對頻順序:
1.將我們自己做的衛星連接線插入MailPort或FlexiPort串口上(看衛星想插在哪個串口)，並插入usb線後打開gcs地面站

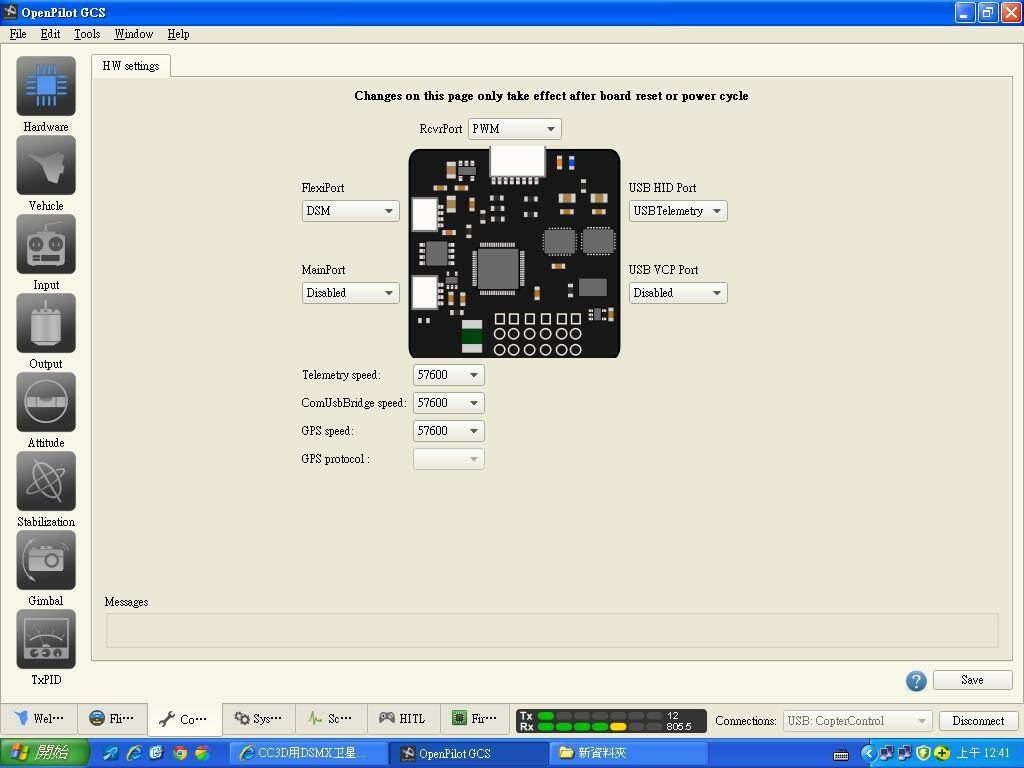

2.進入gcs地面站選擇configuration=>Hardwar 將MailPort或FlexiPort(看衛星插在哪個串口)其一設定DSM後儲存(SAVE)

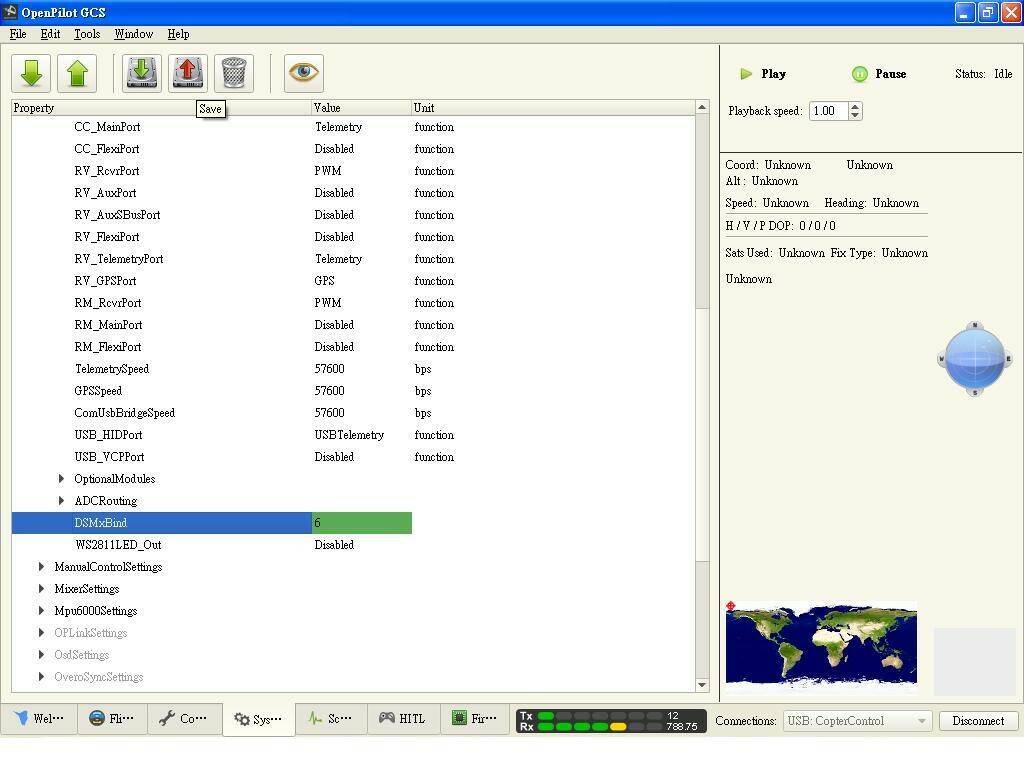

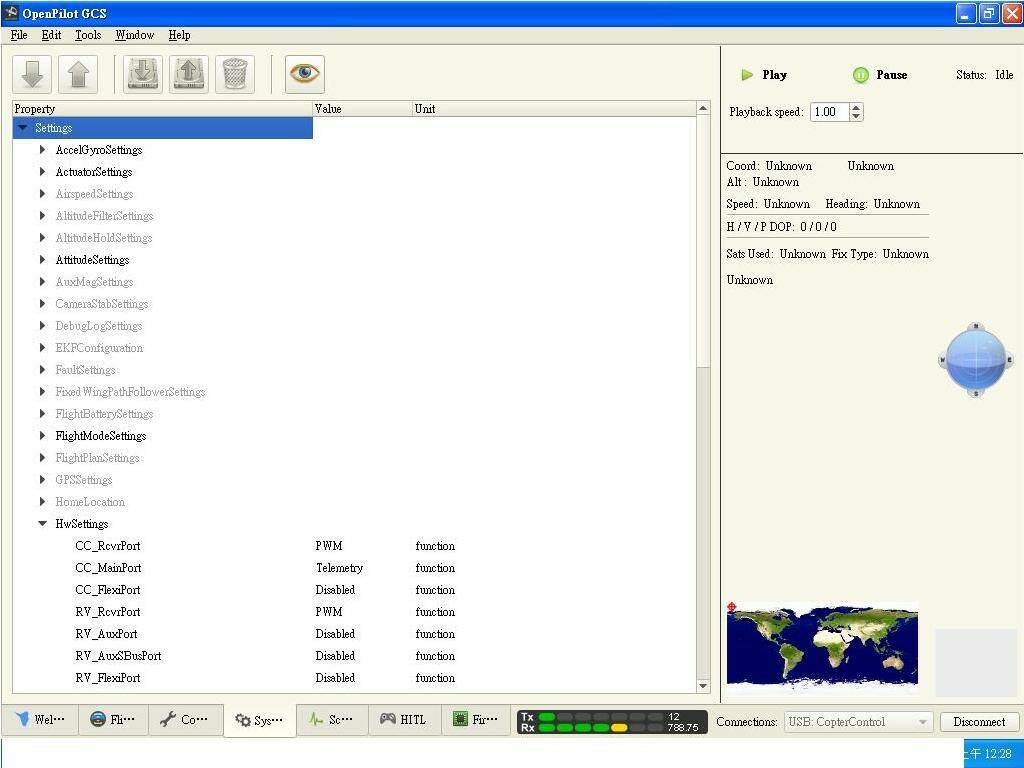

2.打開System=>Parametres=> HwSettings=>DSMxBin後面的數字改為"6"並按下上面的紅色鍵頭(儲存)


3.回到configuration再按一次儲存(SAVE)並且拔掉USB線

4.插上主電源(不是USB哦~)，遙控器按下對頻開關，衛星由快閃變為恆亮表示對頻成功

5.插回USB線，在做一次跟第2一樣的動作，打開System=>Parametres=> HwSettings=>DSMxBin後面的數字改為"0"並按下上面的紅色鍵頭(儲存)，若沒改為0，下次上電時又是對頻的狀態了!

以上若有解釋不清楚或打錯字請在下面標記，感謝您的賞文!

macjack

用板上3.3v直接供電，不會有問題。建議有焊接能力的朋友可以把衛星接線直接剪開，把電線直接焊在板上封膠最省事。

mond27650696

加惠飛友，按讚

ts9857

我有橘子衛星 也試著改改看心情改下去  省再買接收機
買不到ams1117  跟電子材料行買5v to 3.3v ic 跟樓主接法 相同 插上pcb 上 usb 燈不亮

openpilot gcs 還沒設 設port 記得 System=>Parametres=> HwSettings=>DSMxBin後面的數字改為"6" 按save  然侯 衛星上燈就快閃  開控對頻成功  .
將 System=>Parametres=> HwSettings=>DSMxBin後面的數字改為"0" 按save  成功了

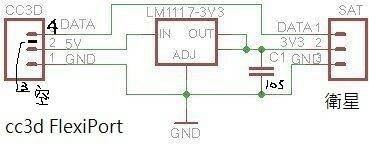

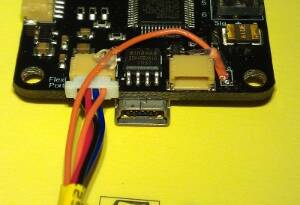

接線圖如下    不知距離是否會300公尺

沈同學

ts9857 發表於 2015年2月3日 09:23 AM
我有橘子衛星 也試著改改看心情改下去  省再買接收機
買不到ams1117  跟電子材料行買5v to 3.3v ic 跟樓主 ...

若單單的插USB衛星是不會亮的，因為CC3D是雙邊供電，兩邊的串口與USB並沒有連起來，我也是另求電子高手另尋電路圖去找尋才得知的

ts9857

沈同學 發表於 2015年2月3日 07:53 PM
若單單的插USB衛星是不會亮的，因為CC3D是雙邊供電，兩邊的串口與USB並沒有連起來，我也是另求電子高手另 ...

用電變供電  給衛星用  是的
