猛機 GAUI X7 Formula 之 慢工出細活 Part 4 馬達間細與旋翼頭


今天~~照片特多


過程想到就拍~~拍不好請多見諒
我盡量介紹我組裝的過程
這是我暨X3之後第二台新機組裝(其他機子都是買二手的)
有甚麼不妥的還請各位多多指教


昨天上好馬達座與馬達
那今天就來調整馬達齒


我先研究了一下
因為X7動力大
為了讓馬達更穩固
輸出更安定
他有馬達的軸座

馬達軸座會擋住馬達螺絲
不只軸座
整個機身也沒法讓你用工具直接調整的到
但是論如何主齒盤總得先上才能調整


先依朋友目前的設定值
上面下面各墊一片1.2的墊片
發現還會晃
下面又多加了一片0.2的就穩固了


這樣可是看不到馬達螺絲喔


先將上下側板分離
目前有上膠鎖緊只有三個主軸座


上半部反過來還有一個軸座
先把它給拆了

拆掉的樣子
可以看到馬達固定螺絲了
我的習慣是馬達齒先靠上去
馬達略緊鎖一下
然後轉動主齒盤
先尋找最緊的位置然後畫線做記號
(有看到照片中的記號嗎)
然後以此點為準調整到極細小的間隙(大約只有十條的縫)


馬達間細確認好後就裝回馬達軸座

裝好在轉動大齒盤確認間隙
確認好後鎖回下側板

這時候在將各部件上膠鎖緊
(除了尾管固定的部分先別鎖緊)


重頭戲來了
很重要的十字盤
原廠已經組裝好了
球頭部分我還是先轉開上膠
轉開時發現原廠都有上膠了~~很貼心

十字盤的相位固定器有用軸承做為滑動的導輪

因為導溝尺寸很密合所以上點潤滑油讓他更順暢

再來就是旋翼頭囉

因為是更新版本
所以附上新版本旋翼頭的單張組裝說明書

為不讓順序錯誤
先將軸承套進橫軸確認順序'

只推軸承上滿鐵漢油(鐵漢推薦的只推軸承油)

兩邊都搞定囉

兩邊旋翼夾擺臂也裝上
跟T頭來一張

這顆T頭中間有一個橫軸固定環
他可是很有功用的
裝入橫軸前可要先確認好他的方向
不然會插不進去

補充一下
旋翼頭所有螺絲我這次可是依前輩吩咐
通通上膠
PS我X3整台都沒上膠
大機就不行這樣了
別馬虎
反正螺絲大顆不難烤

第一次遇到這樣大顆的螺絲
用到兩根4mm的六角板手使勁鎖

先來搞拉桿

粗壯的旋翼夾拉桿有個洞可以穿過去當板手
比較好上球頭扣
這隻可是正反牙的
要注意別轉錯方向

拉桿都搞定了
工欲善其事必先利其器
我有買STO出品的球頭扣距離量測治具
很方便

再來是相位臂
原廠軸承都裝好了

相位小雞腿是用無頭螺絲去當螺牙
這樣才不會因為是鋁材容易斷

準備好囉

旋翼頭完成

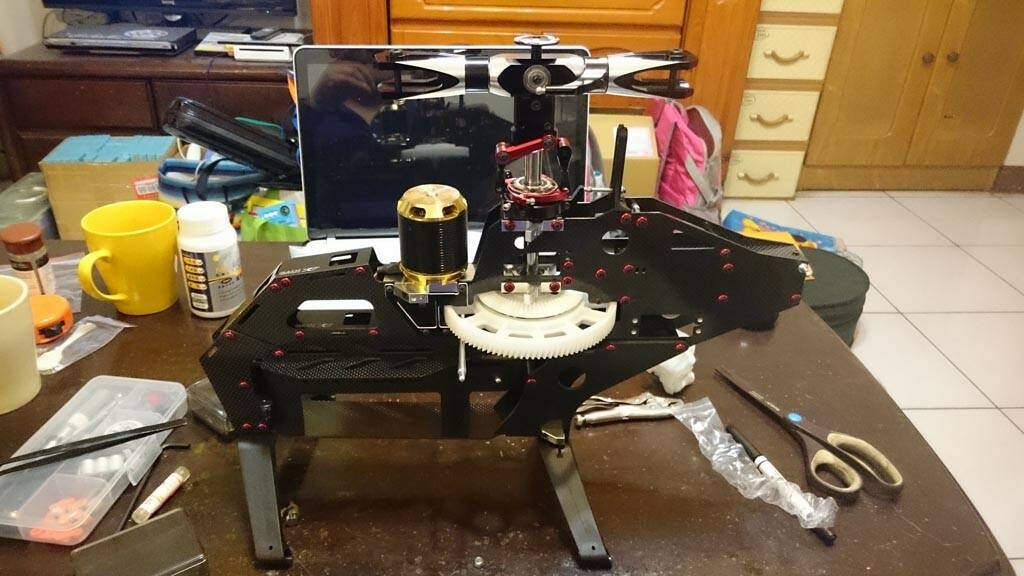

先暫時擺上去看看~~~猛阿

待續
