請教無人機設計上的幾個問題

123飛行者

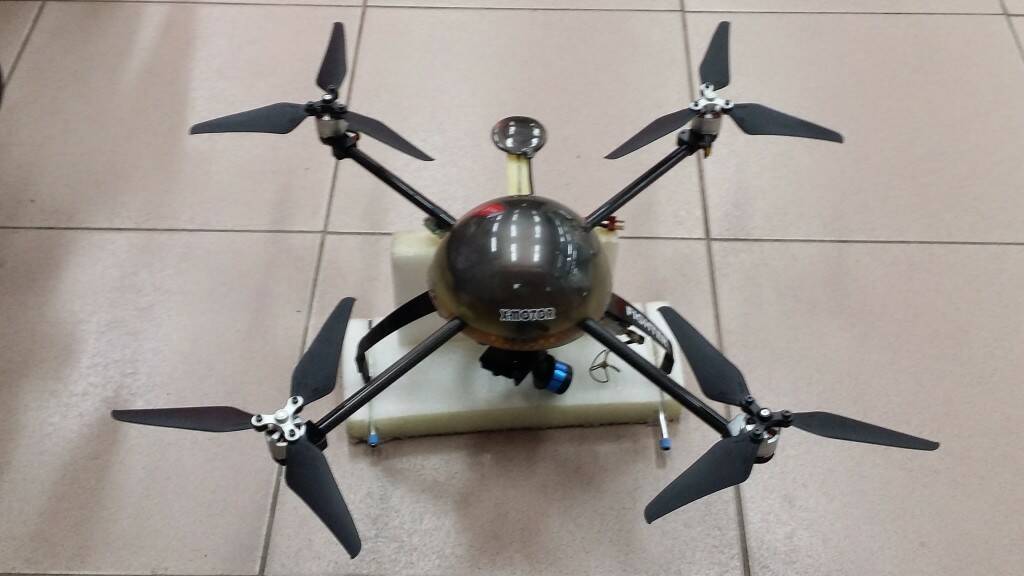

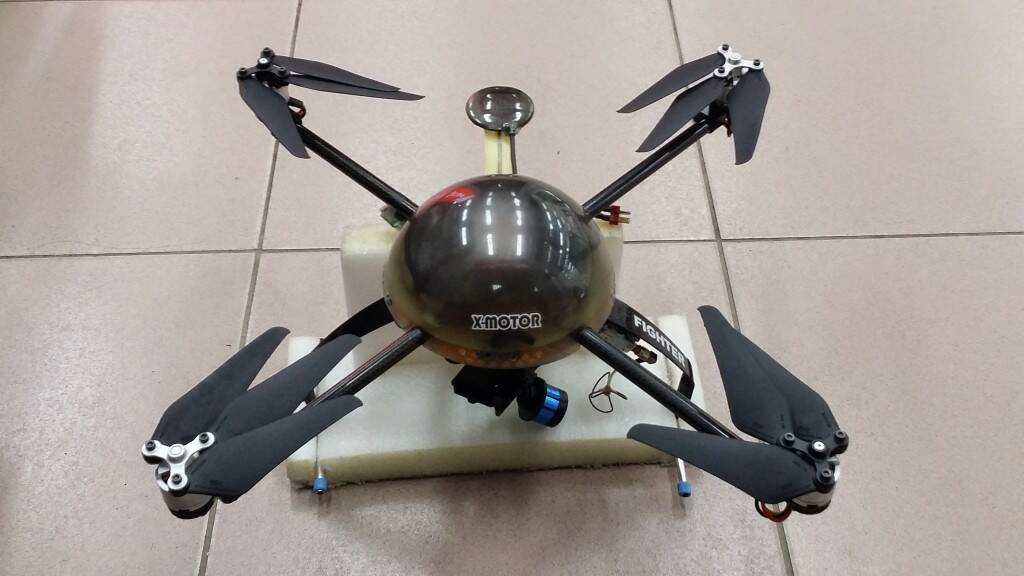

麻煩先仔細看，槳葉其實是三槳葉，旋翼方向朝下。

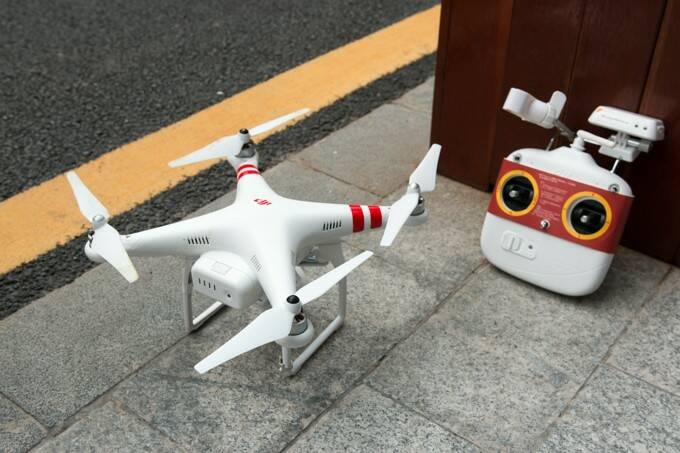

DJI的槳葉為雙槳葉，旋翼方向朝上。

請各位大大幫忙分析兩種不同設計的優缺點，謝謝！

neo651127

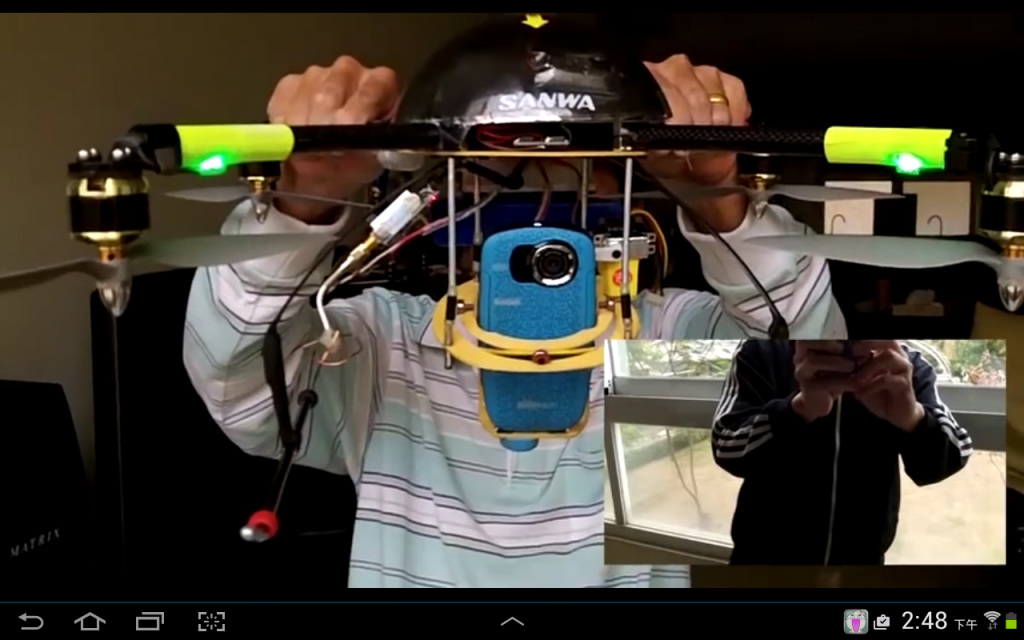

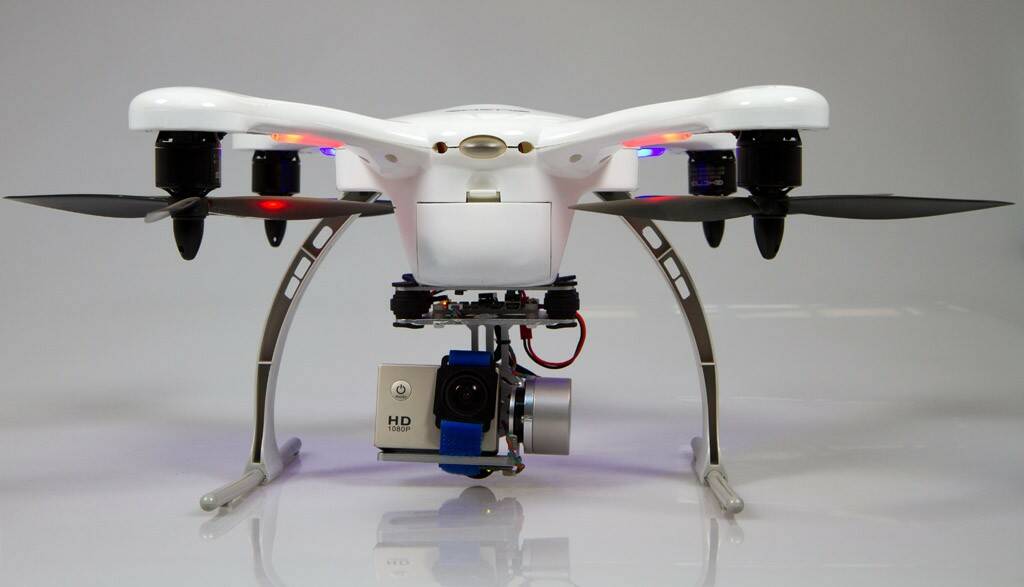

我看過有一位前輩的四軸馬達是這樣倒裝的
海尼根大大快出來解答吧

大魔神

馬達向下的槳會不會產生槳的影子而影響拍射

traveler-ed

不管正反，只要槳在攝影機頭上，就一定會有影子吧?

johnny187800

neo651127 發表於 2014年12月5日 10:35 AM
我看過有一位前輩的四軸馬達是這樣倒裝的
海尼根大大快出來解答吧

馬達倒裝的好處是整體重心處於最佳狀態，飛機在傾斜修正時雲台位置剛好在中心點畫面不會
左右位移太大，多軸整體面積比一般向上的多軸少很多比較好收納。但是缺點是槳會離畫面太靠近
對於空拍機而言這又是最嚴重的缺失，所以後來還是採用馬達向上方式。

johnny187800

johnny187800 發表於 2014年12月5日 02:59 PM
馬達倒裝的好處是整體重心處於最佳狀態，飛機在傾斜修正時雲台位置剛好在中心點畫面不會
左右位移太大，多 ...

目前的狀態，因為飛控的進步所以鎖定能力強自然放棄了向下方式。
