自开料造RC 1:20 NAXOS小渔船

    [複製鏈接]
發表於 2014年10月14日 11:25 AM | 顯示全部樓層 |閱讀模式
自开料造RC  1:20 NAXOS小渔船
NAXOS小渔船,因其船型优美、线条舒畅、上层建筑不甚复杂,而深受RC像真船爱好者的喜爱。
本人今年夏天在南方居住。闲来无事,加入了“阳台一族”,自开料造了一艘比例为1:20的NAXOS小渔船模型。
NAXOS小渔船模型的主要参数:船长:800mm、船宽:230mm、总高:640mm、吃水深度:60 mm。
NAXOS小渔船模型的主体材料为2.3mm的胶合板。肋板及龙骨为了增加厚度,将三层2.3mm板胶合在一起,使用的胶水为“太棒2”。
船体蒙板后,外面刷涂两层环氧树脂及玻璃纤维布。环氧树脂型号为:E51。固化剂型号为:W93。玻璃纤维布的规格为:斜纹190克/平方米。

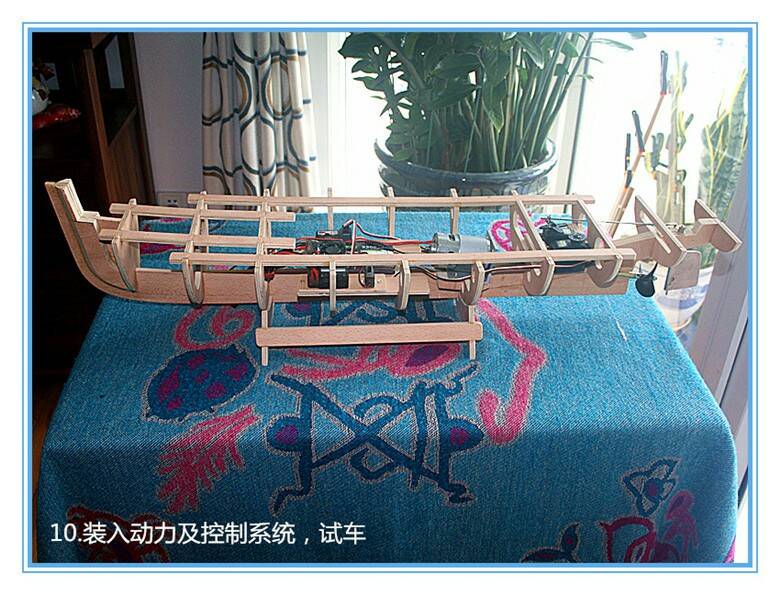

动力系统为:直流有刷电机R775-12V-4000转/分;锂聚合物电池-3S-11.1V-2200mA-30C两块并联;有刷电调7.2-16V-320A风冷双向;尼龙桨D52、螺距80mm。
控制系统为:遥控器FS-T6-2.4G;舵机FUTABA-3001。
以下为制作过程和航行照片。本人期待所提供的数据和照片对模友能够有抛砖引玉的作用,不足之处也希望各位大师给予斧正。
1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg 11.jpg 12.jpg 13.jpg 14.jpg 15.jpg 16.jpg 17.jpg 18.jpg 19.jpg 20.jpg 21.jpg 22.jpg 23.jpg 24.jpg 25.jpg 26.jpg 27.jpg 28.jpg 29.jpg 30.jpg 31.jpg 32.jpg 33.jpg 34.jpg 35.jpg 36.jpg 37.jpg 38.jpg 39.jpg 40.jpg 41.jpg 42.jpg 43.jpg 44.jpg 45.jpg
