【分享】JR PROPO FORZA 450EX 小毒蛇 組裝文

harrycomm

2013年各家電直的廠紛紛推出360級電動直升機，使得360級電直成為目前主流機種，JR PROPO也不惶多讓，推出了JR PROPO 450 3S機種，今年更推出了6S版本的450EX全覆式電直，結果又不小心滑手將它敗下了

箱內配件遙控技術已經做了很完整的開箱文，小弟就不再多拍多廢話，有興趣的話可以連結下列網址欣賞：
http://www.rctech.com.tw/news/product/5176-rctech.html

組裝前，如果有裝過Gaui機種就知道，在零件分裝上，其實JR也是Step by Step的方式，只要按著說明書一步步去完成即可

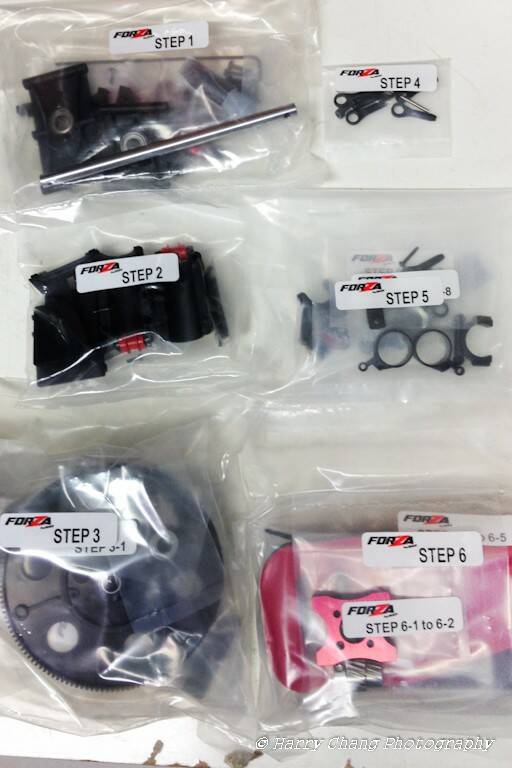

圖片上可以看到零件包皆有註明步驟順序

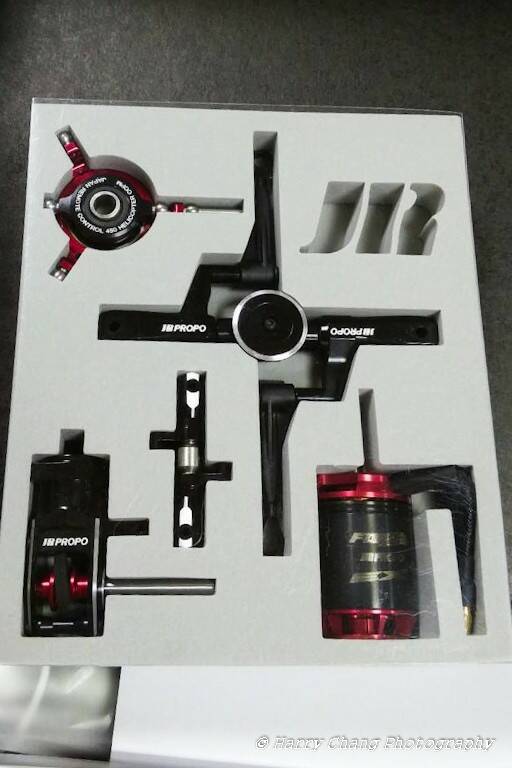

金屬旋翼頭、金屬十字盤、金屬尾旋翼夾、金屬尾波箱，原廠6S馬達皆用避震綿保護包裝

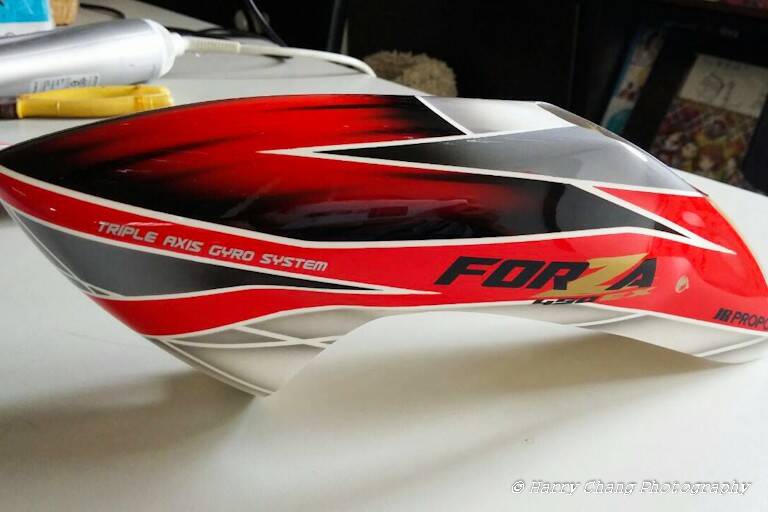

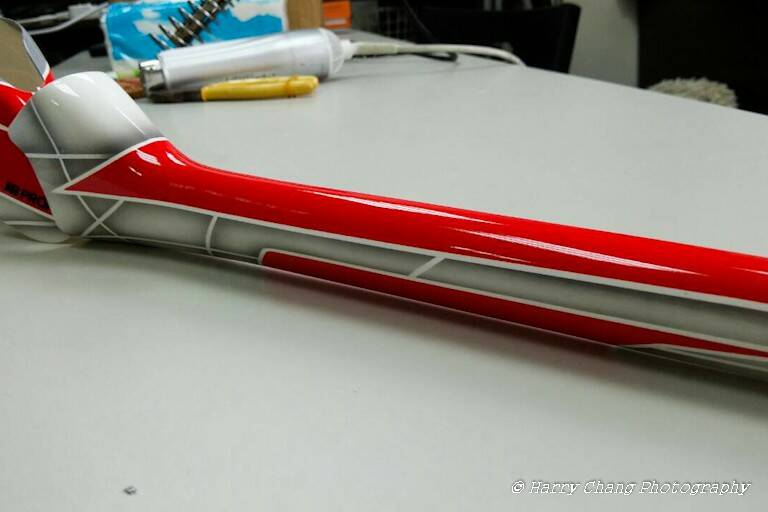

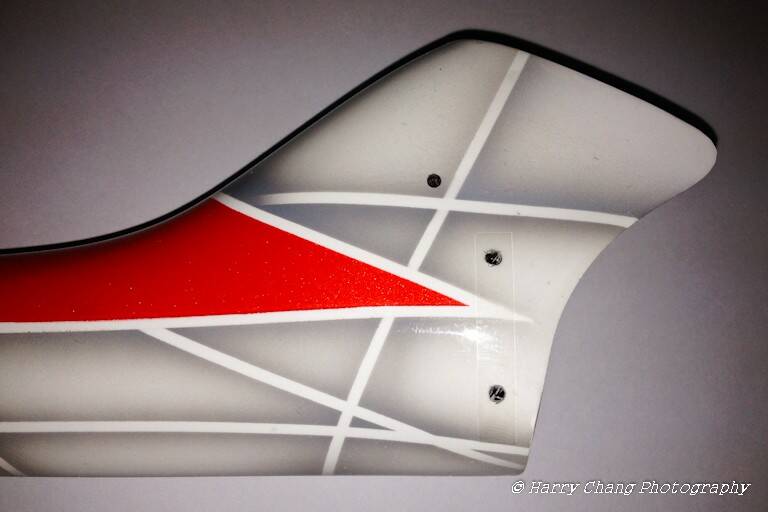

水水的FORZA 450EX 機頭罩與尾包覆式尾管

由於JR FORZA 450EX 這次有出SuperCombo與Kit版，像遙控技術開箱文屬於SuperCombo，含馬達、電變、mini TAGS01、舵機等；我則比較喜歡Kit版，電變馬達已經配好，只要另外上自己喜歡的舵機、Gyro與接收即可，一改過去JR固定電裝，給飛友相當有彈性選擇，這邊我使用的舵機是目前台灣當紅的ServoKing DS995、與DS995i，陀螺儀則使用V-Bar

Step 1

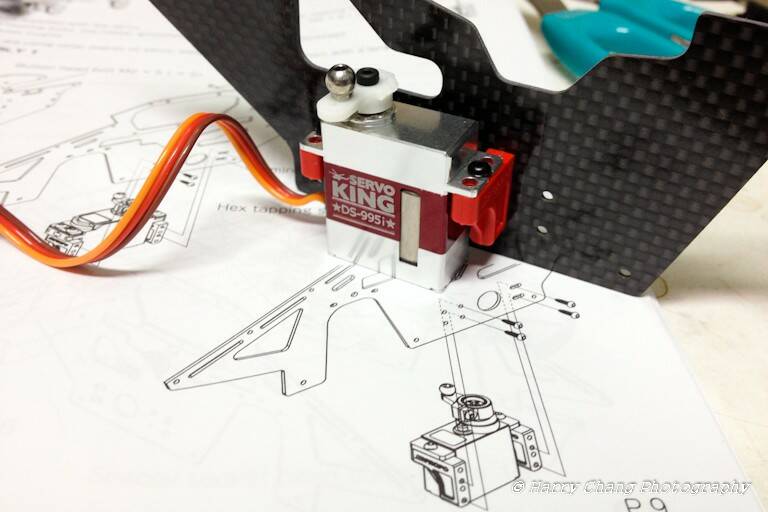

第一步就是將CCPM舵機裝配在CCPM座上，所以記得順手將舵臂接上VBar做好舵臂90度中立點（如果使用JR舵機的話，則不需要在這兒做舵機中立點90度），由於450EX 是環繞式CCPM舵機，伺服器轉動方向都一致，調十字盤時就會發現他的優點，全行程線性也都是會一致。

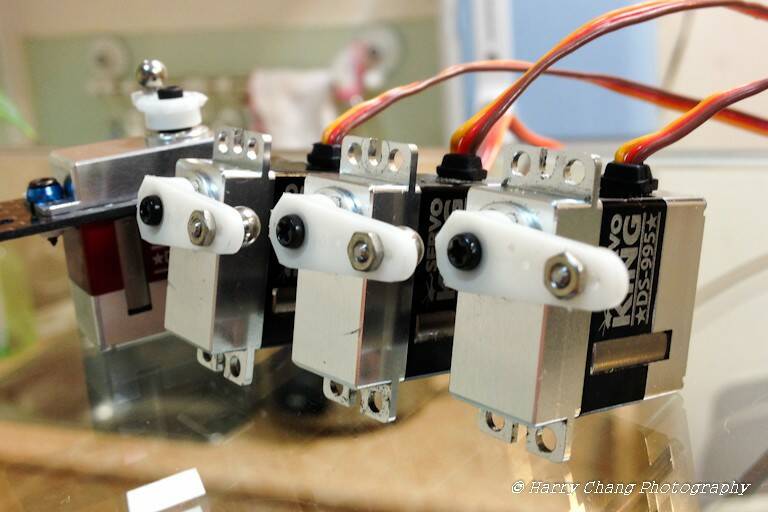

舵機舵臂方向性一置


尾舵機支援micro Servo（9克微型舵機）與mini Servo（中型舵機）

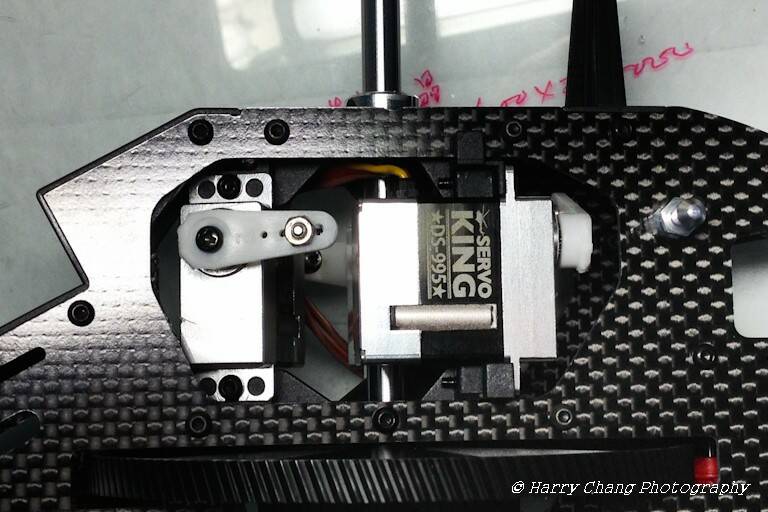

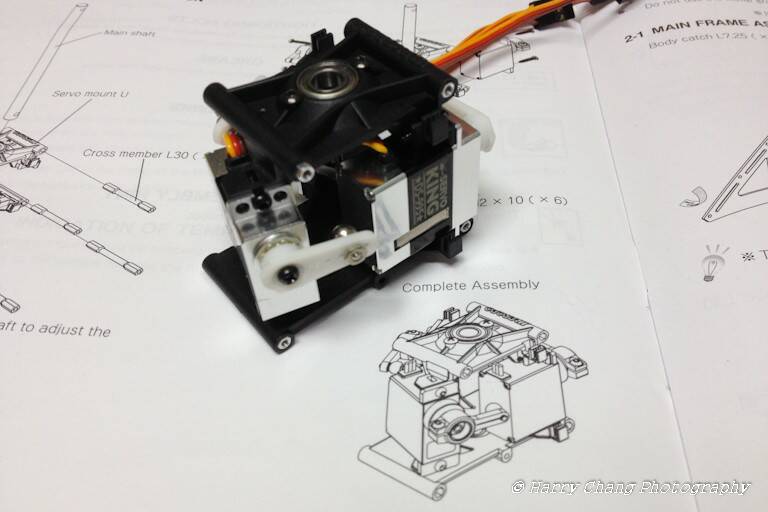

CCPM舵機組立完成如圖

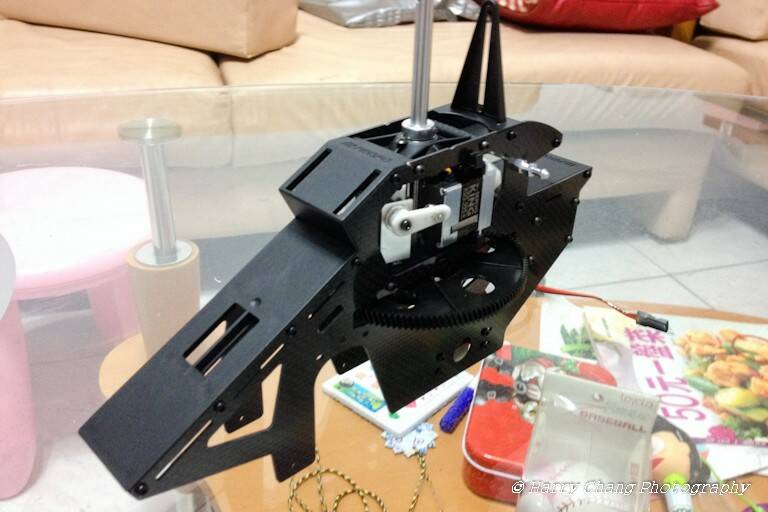

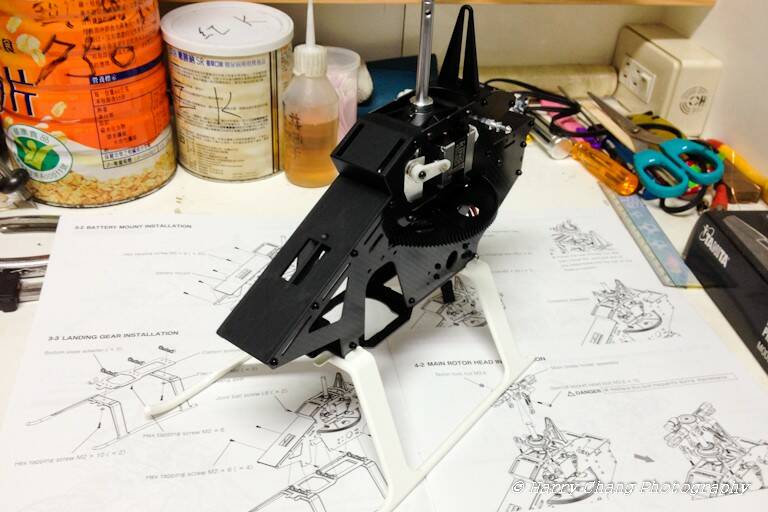

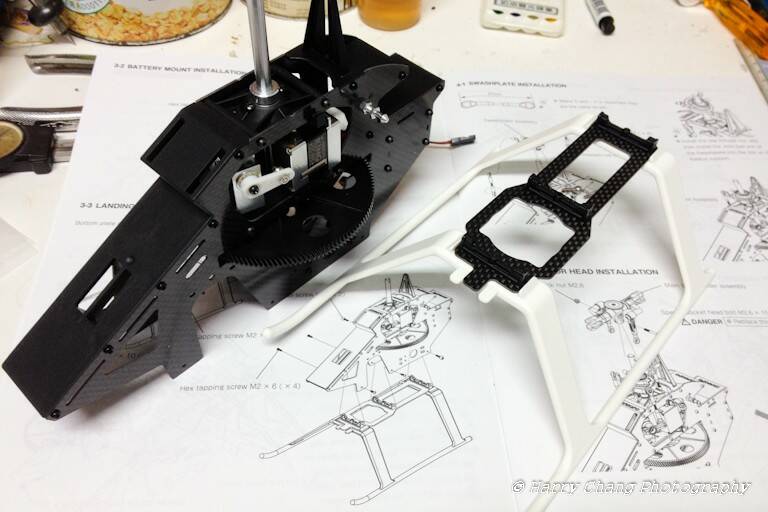

將電調固定板、主軸、大齒盤及兩側板、十字導軌座依說明書安裝上去

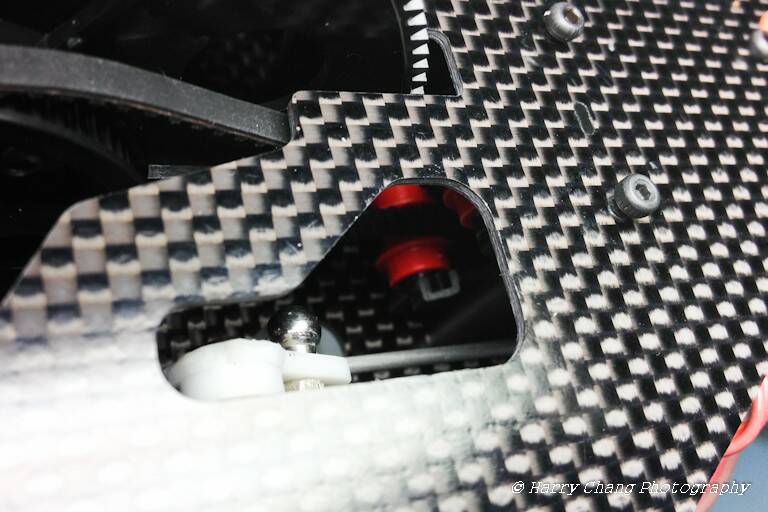

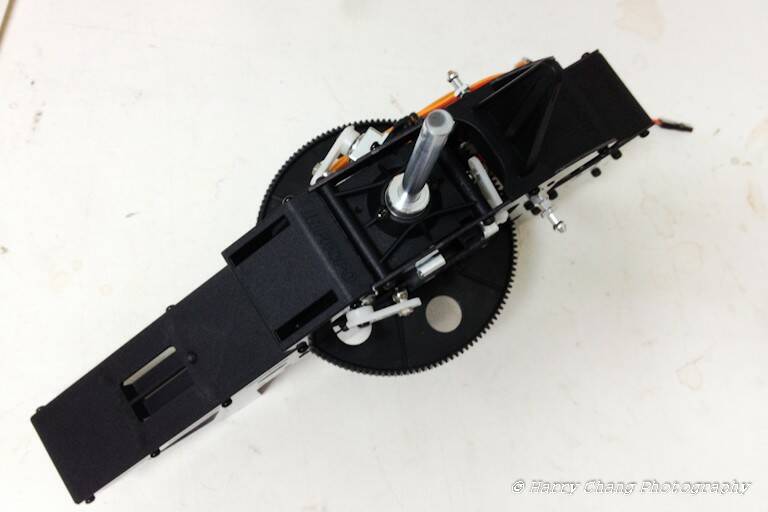

由上至下、側看CCPM舵機座設計相當簡潔


腳架與前FORZA 450腳架相同

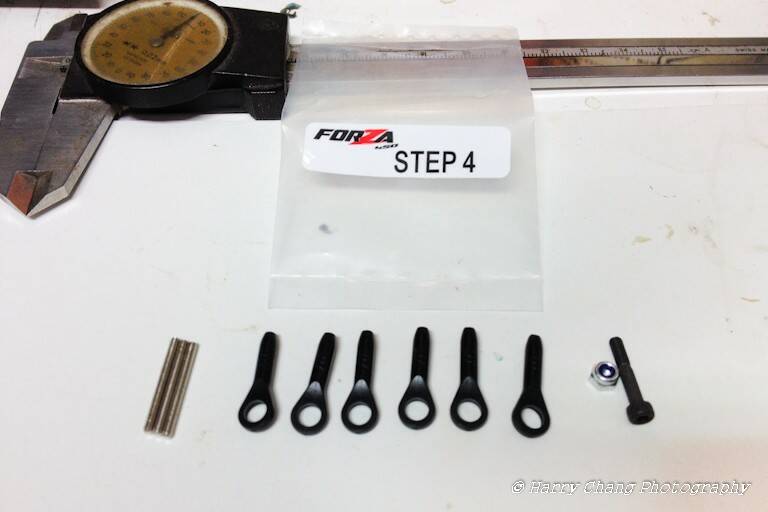

到這兒已經到Step 4，CCPM拉桿為全螺牙式，JR也有留引導孔，如果使用連桿板手就像吃飯一樣輕輕鬆鬆就搞定了

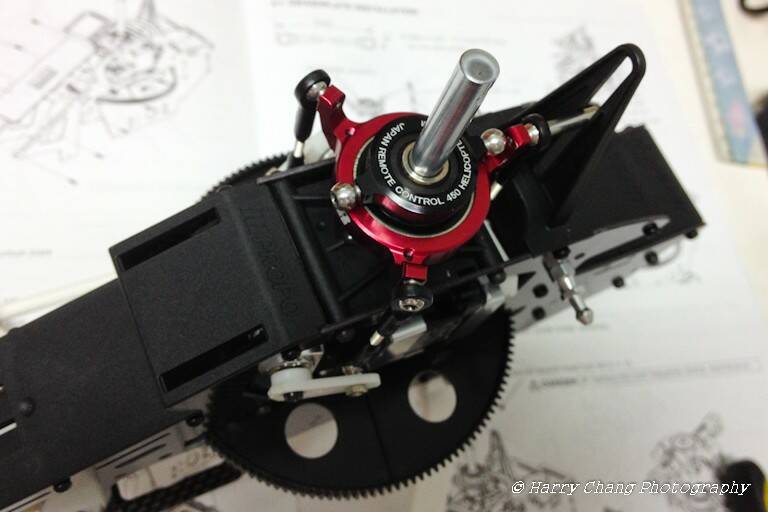

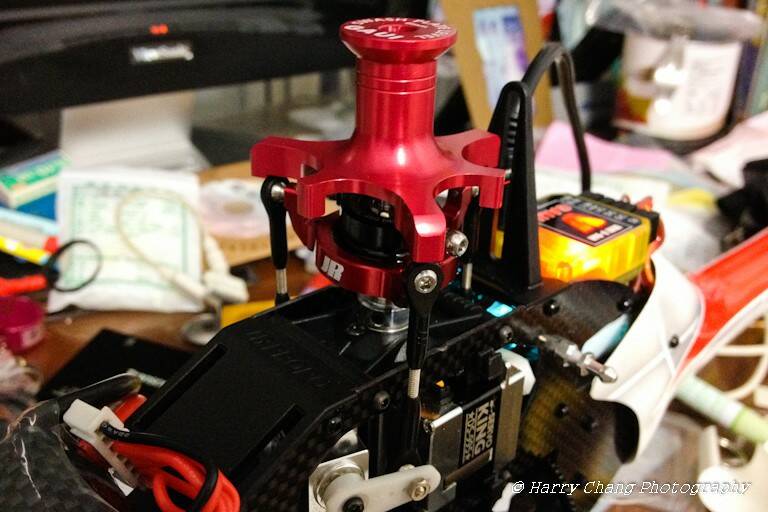

裝上亮眼的JR 陽極紅處理的金屬十字盤與拉桿連接

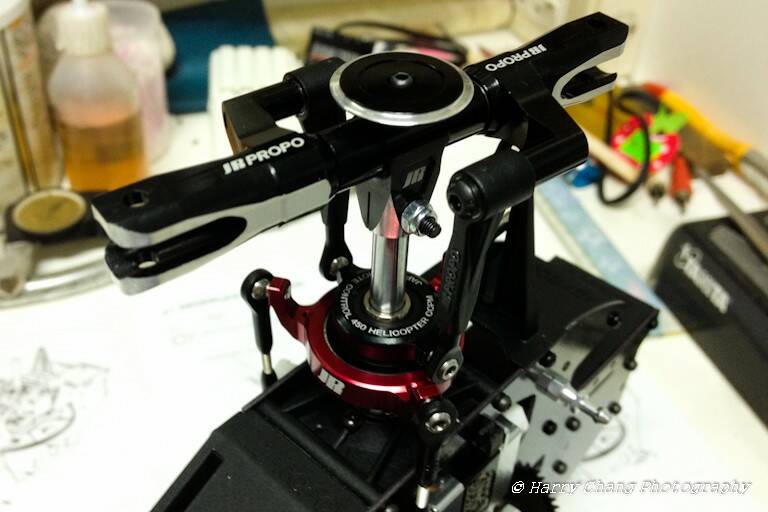

然後再把DFC金屬主旋翼頭組裝上
這樣機身部份就幾乎完成


馬達這部份也很特別，這兒我也跟大家分享一下

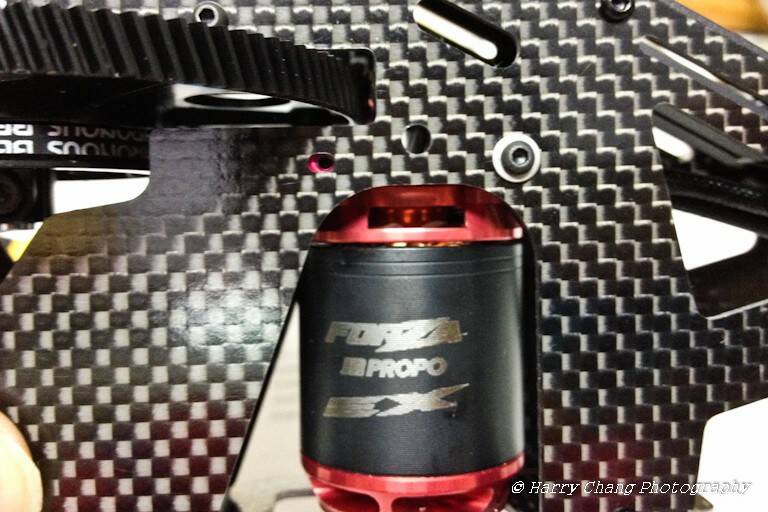

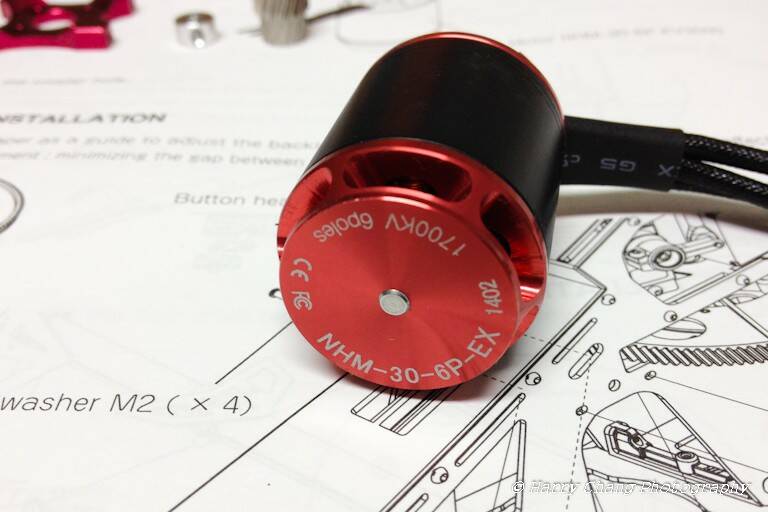

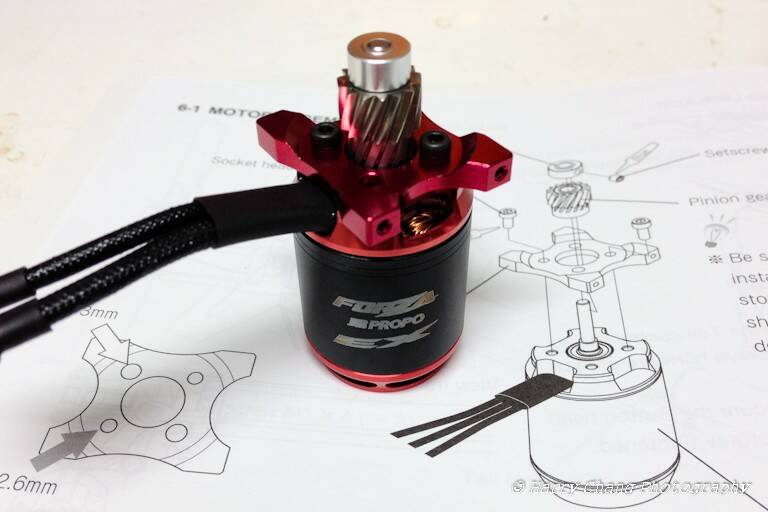

這顆馬達是JR為450EX開發 6S 1700KV馬達，看依藤測試影片，非常有扭力的感覺

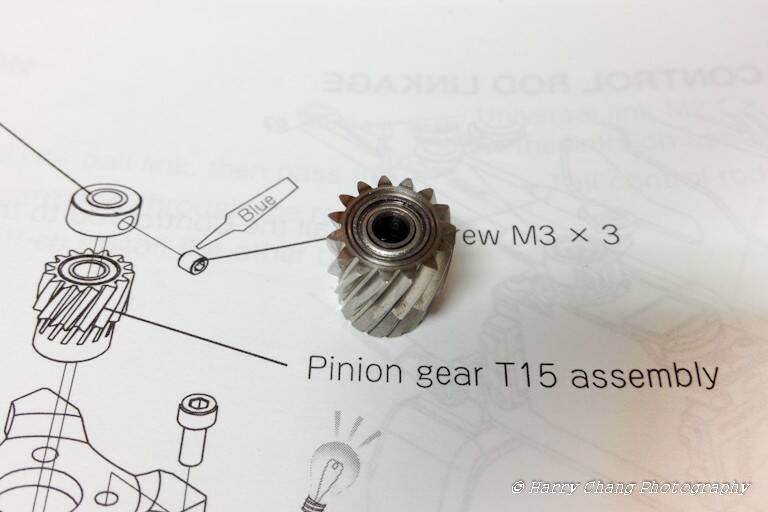

15T馬達齒內含單向軸承，很特別的設計


上面裝上固定套，將止洩螺絲鎖上即可


側板上的馬達座螺絲固定孔是橢圓型的，齒距調整很快就能搞定


由於組裝過程很順利，一時間不小手就把V-Bar、接收、舵機全部連接上了
（不過後續施工尾管卻又要再拆下來…）

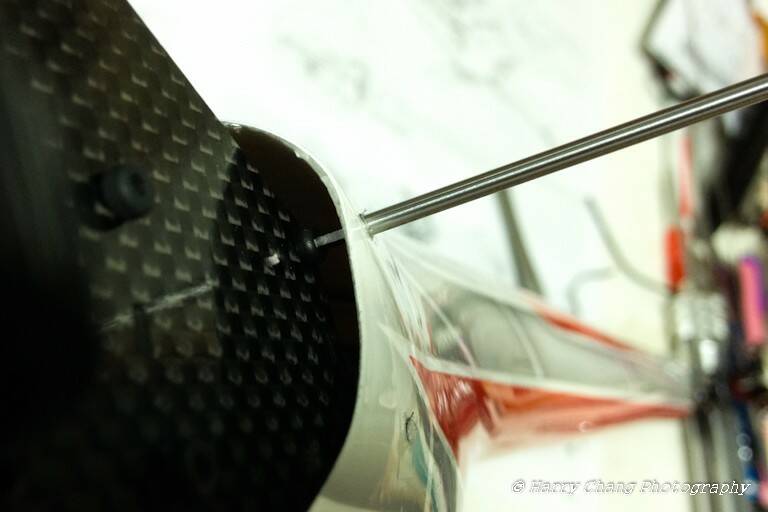

包覆式尾管只有打一個固定孔，不過JR也貼心把尾管固定螺絲孔位打上記號，記得要先將孔位用手工鑽把它也鑽出來喔！

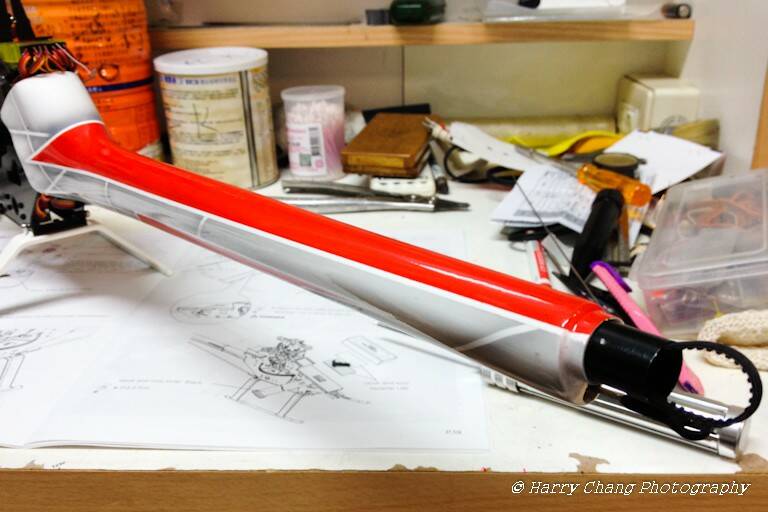

然後，連同包覆式尾管、金屬尾管、皮帶、尾拉桿一併裝上

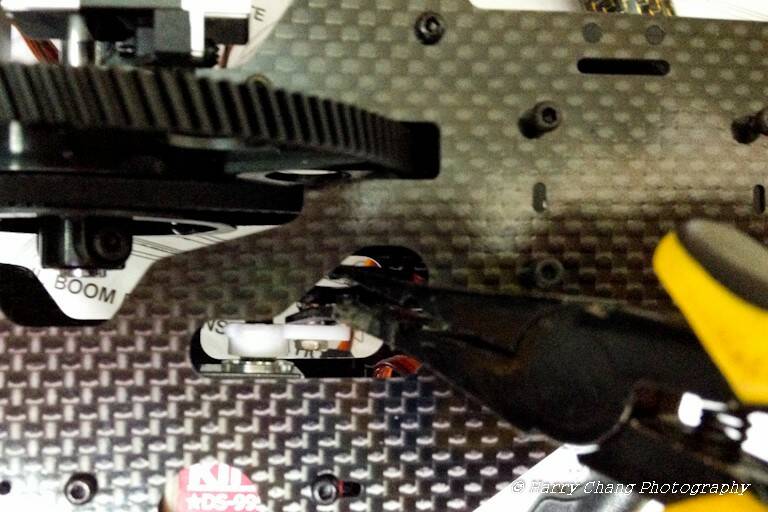

將尾舵機與拉桿組裝上去，施工空間JR留的剛剛好，日後也很容易做維修處理


這時再裝傳動皮帶裝到前皮帶傳動齒上


記得讓皮帶靠在皮帶導輪上，這樣皮帶鬆緊才會剛好

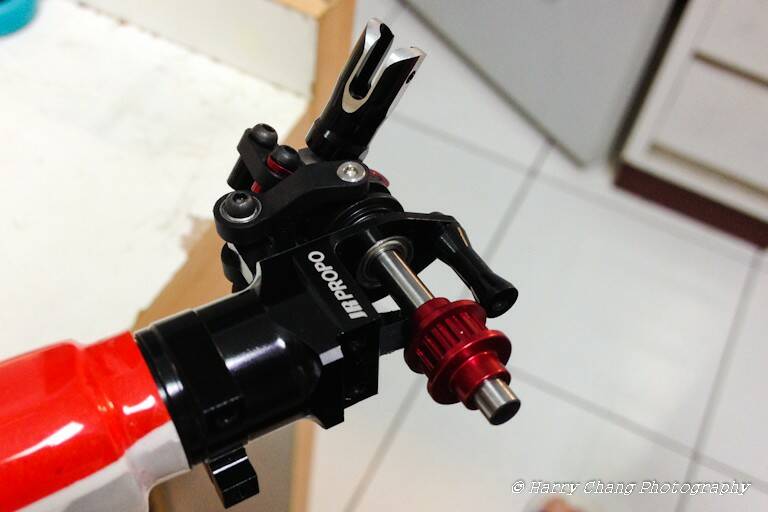

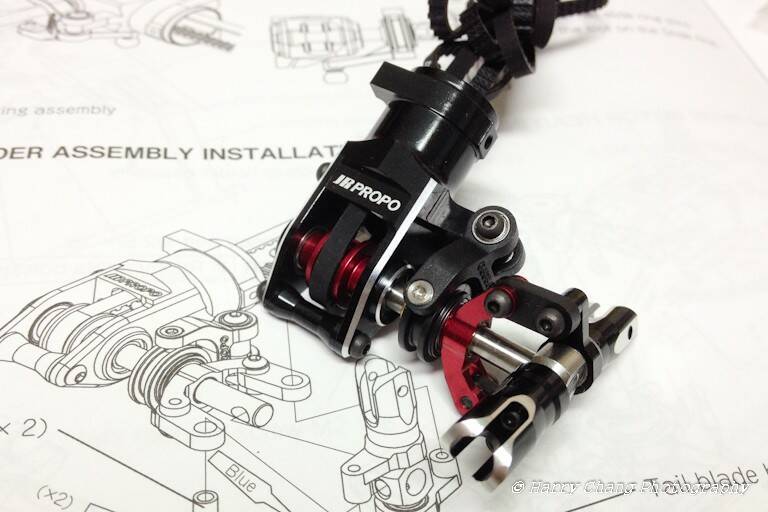

金屬尾波箱將雙推拉控制組完成後，記得將另一邊尾波箱蓋板拆下

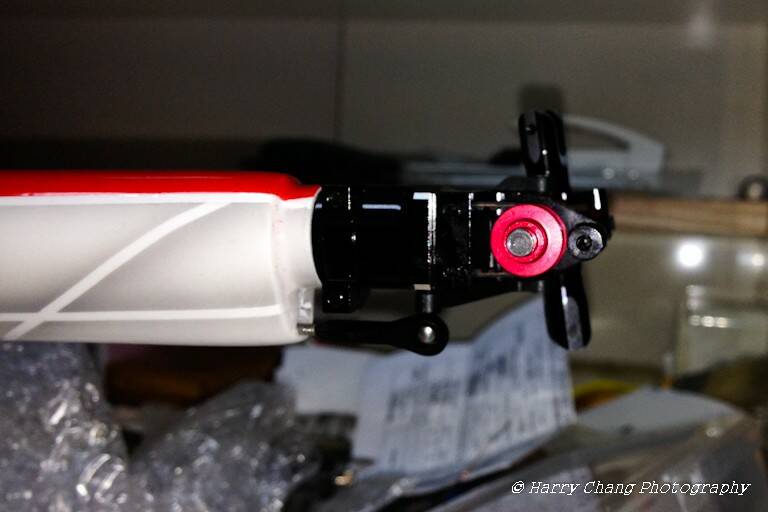

將尾傳箱固定至金屬尾管上


將皮帶導輪拉出，這樣比較好把皮帶拉出來


皮帶拉出一定長度後，將皮帶導輪壓回，轉動皮帶導輪即可將皮帶裝上


利用之前開的前傳箱孔位，把前傳箱側板螺絲全部鎖回固定


再將包覆式尾管鎖上固定螺絲即可


這樣子，大工告成囉！


由於我使用的是ServoKing舵機，所以十字盤配平器使用Gaui出的6mm軸心的十字盤配平器較好調機
（桌面混亂，請見諒）

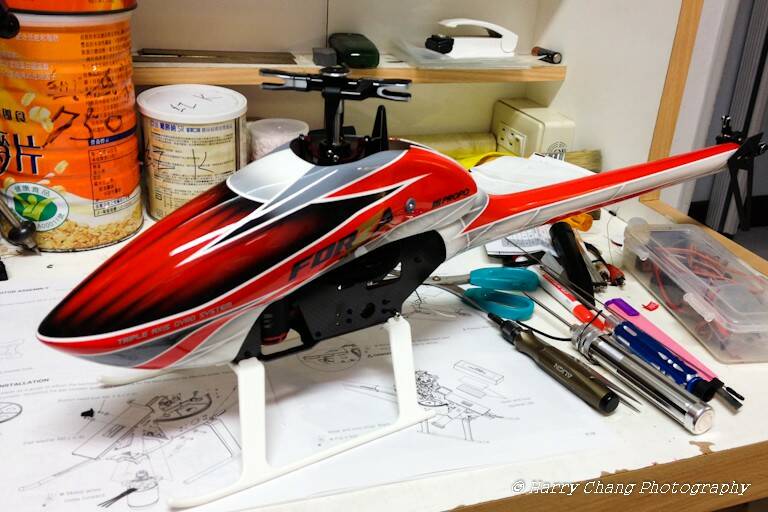

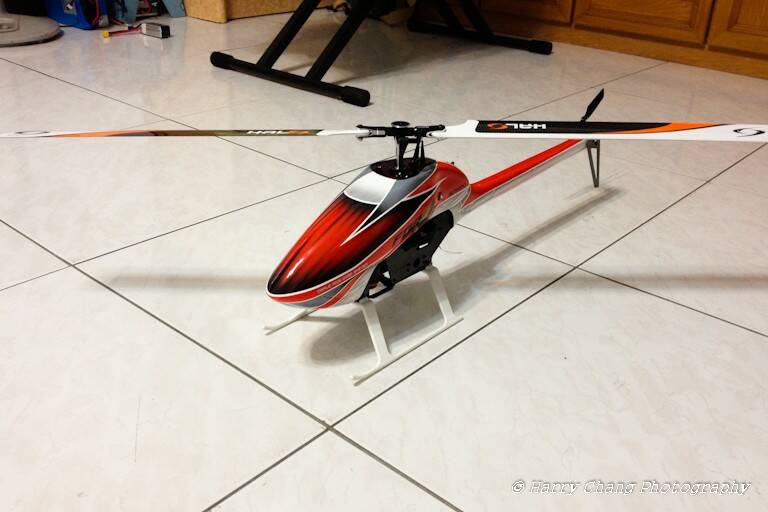

完成調機，配上大小槳！超靚！

心得：JR FORZA 450EX 製工相當細膩，組裝過程輕鬆愉快，過程中重新拆解組裝也非常好處理，日後維修上應該也是很容易，環繞式CCPM，與義大利名機Goblin設計相同，360級維修成本又比歐洲名機來的低，360槳的選擇也很多，好機一台！So Nice！

附上地面測試影片：


飛行影片：近期更新~敬請期待

allanyang

包裝的很棒!整機質感優,個人尤其喜歡它的皮帶傳動及單向軸承設計,大齒盤不會晃動!
另外它的CCPM和Goblin完全是不一樣的!

harrycomm

allanyang 發表於 2014年6月17日 07:53 PM
包裝的很棒!整機質感優,個人尤其喜歡它的皮帶傳動及單向軸承設計,大齒盤不會晃動!
另外它的CCPM和Goblin完 ...

CCPM只是裝配方式不同，但工作原理是相同的喔！

jasonhsieh

感謝分享.

jimmyhan

曾經聽說組"JR"機子是很享受的一件事,因為相關尺寸孔距都做的很準,
流口水中

cheng_1971

日本品牌 美機一台 真的版大口袋深
