tricopter DIY 新增三軸蠍子機版型

zz6888

以下為原著公開之版型 僅供個人使用 不得用於商業行為

Desktop.rar (137.75 KB, 下載次數: 2318)

2014年6月8日 06:18 AM 上傳

點擊文件名下載附件

四軸也玩一段時間了 玩MWC的 是該試試 他的特色之一
就是 三軸Y3 最近就找了資料 自己DIY 了2種版本
以下屬於tricopter V2.5系列
1機架---DIY 玻纖板(50)
2機臂---桐木條 10X10X300MM軸距中心點到馬達為290MM 所以是580的(22)
3電變---好盈12A 天行者X3(690)
4馬達---2208-1100KVX3(600)
5飛控---NANOWII(800)
6伺服---輝盛MG90S(120)
7正反槳---8045(60)
8YAW馬達座---買現成的(200)
9水平儀+電線若干+燈條(算300)
不包括接收電池估計整台材料+電裝約三張小朋友有找
等端午連假再來拍試飛影片

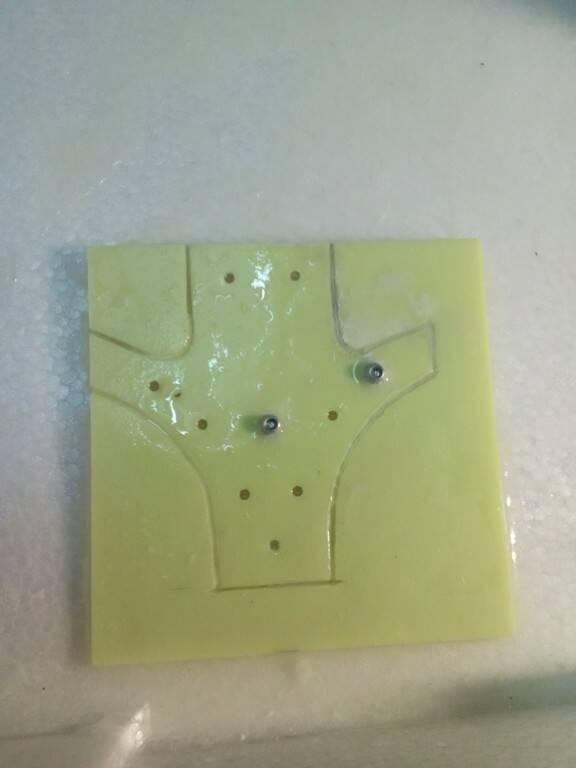

2塊1.5MM玻纖板先用2顆螺絲鎖緊

•


這樣鑽洞都不會有誤差 然後用小電磨慢慢修

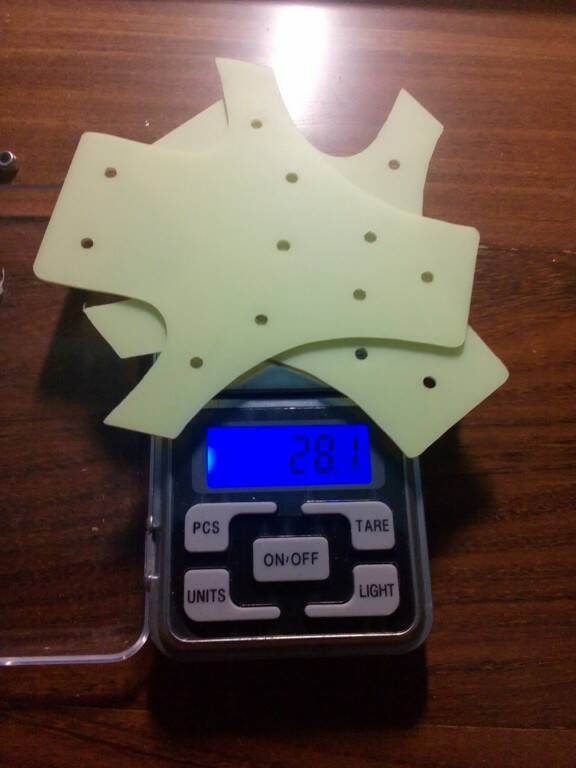

上下板完成總重約28克

10X10X300MM桐木條單根重11克

原設計尾支臂是用4顆螺絲夾住
但我喜歡直接鎖上 感覺較牢固 也省了2對螺絲重量

噴上螢光漆 質感提升 用量角器
調整到3個角度各為120度

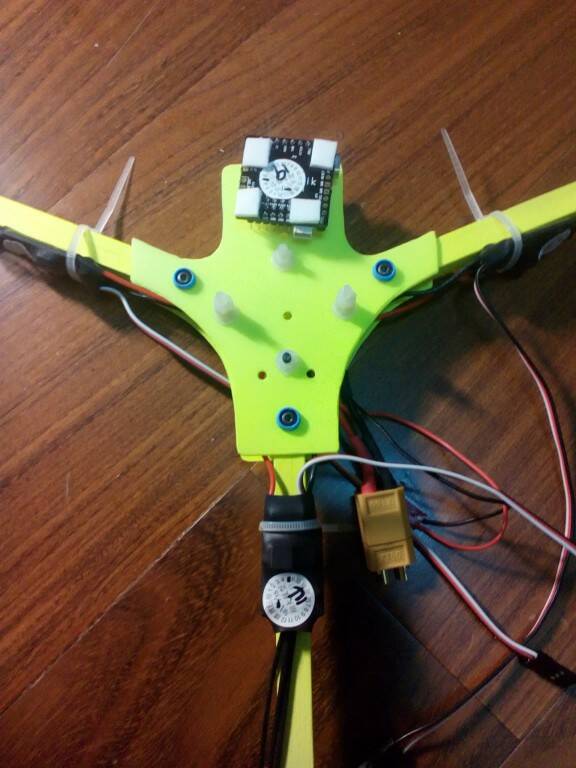

NANOWII用雙面膠只貼四個角

NANOWII箭頭前後都有做溝槽設計
剛好利用尾支臂尼龍螺絲來卡住
前面在鑽個洞鎖上尼龍螺絲

馬達座才1.8克支臂也不用挖洞 好用又牢固
鑽2個洞 用直接鎖上馬達 利用買槳時
附贈的轉換頭當華司

完成 不會搖晃 虛位

好用的束帶固定 不剪斷 好像也不錯齁

尾伺服加馬達座 買現成的 可用鎖的


加個玻纖條更牢固 卻得到意外的效果
就是變成導光條 打搖桿指令藍燈閃得特別亮唷

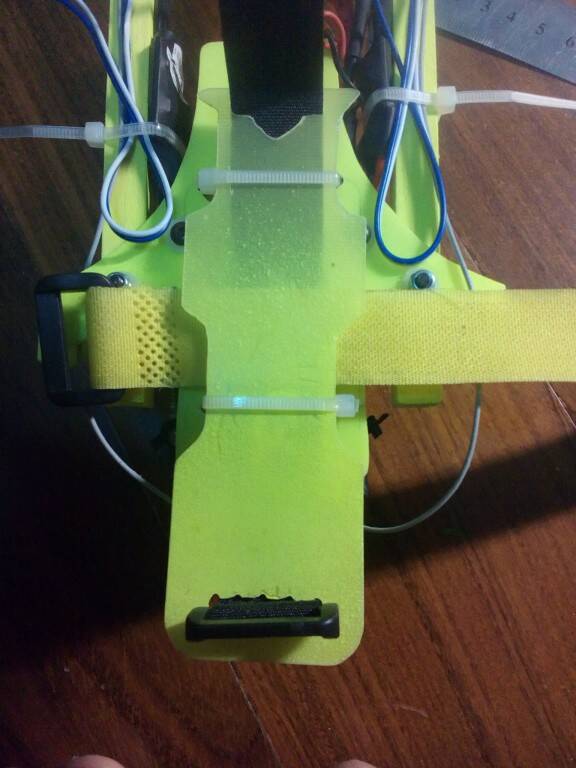

用0.5M的玻纖 剪出電池板
固定法 採用水族箱用的打氣管
剪個3公分2端用束帶分別束在下板跟電池板

電池板也噴上螢光漆還漸層咧 呵呵
我是採用可調整式的 因為有上鏡頭跟沒上
重心會差很多

不含電池總重355克

收起來的樣子

調整GUI中 不可上槳



完成 準備試飛 拍攝角度關係 尾支臂看起來較短

後面橘色的 就是好用小電磨


跟雷電版的小福合照

跟1代阿兜仔號稱(棺材板)合照

花了我3個晚上

來個親親 嗯嘛~~~

seanwang

好漂亮的手工，
不知道3軸跟4軸飛起來主要的差異在那裡？

lilianch1218

好棒! 好厲害

tank21236

seanwang 發表於 2014年5月29日 09:00 AM
好漂亮的手工，
不知道3軸跟4軸飛起來主要的差異在那裡？

三軸飛起來比較靈敏

zz6888

lilianch1218 發表於 2014年5月29日 02:36 PM
好棒! 好厲害

獻醜了
L大 端午連假 要去哪飛啊
有空可以過來 永靖飛場 分享經驗唷
我們都在那飛 夜航則在員林愛買附近

zz6888

seanwang 發表於 2014年5月29日 09:00 AM
好漂亮的手工，
不知道3軸跟4軸飛起來主要的差異在那裡？

tank21236大 已回覆囉
如果用MWC開自穩 我是覺得跟四軸一樣穩
三軸俯衝時 尾巴翹翹的 像蠍子

四軸像蝴蝶
