TK22加裝音量功率放大器

devil8393 · 發表於 2014年1月23日 10:06 AM

本帖最後由 devil8393 於 2014年1月23日 07:03 PM 編輯

看圖說故事吧

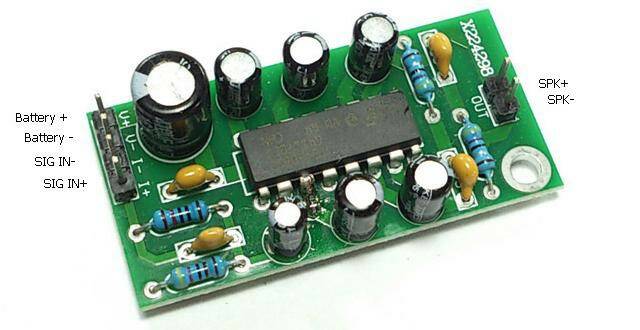

主角7.4V 6W功率放大器(相關腳位已標示上~如圖)

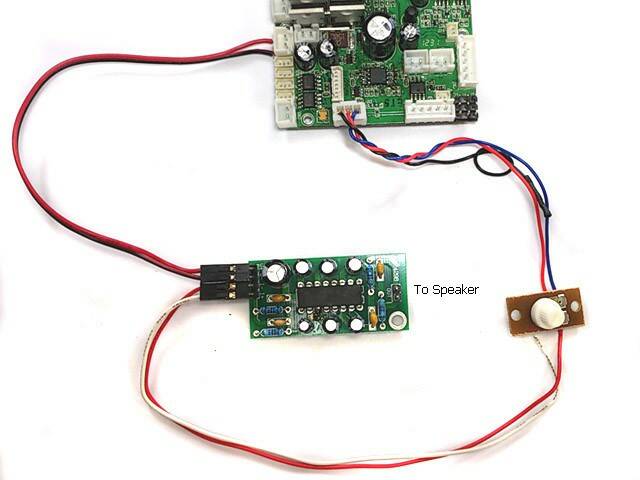

汲取TK22電池電源正負極

從恆龍音量控制器上取得音效訊號，TK22端 CN4-1斷開則不需接上

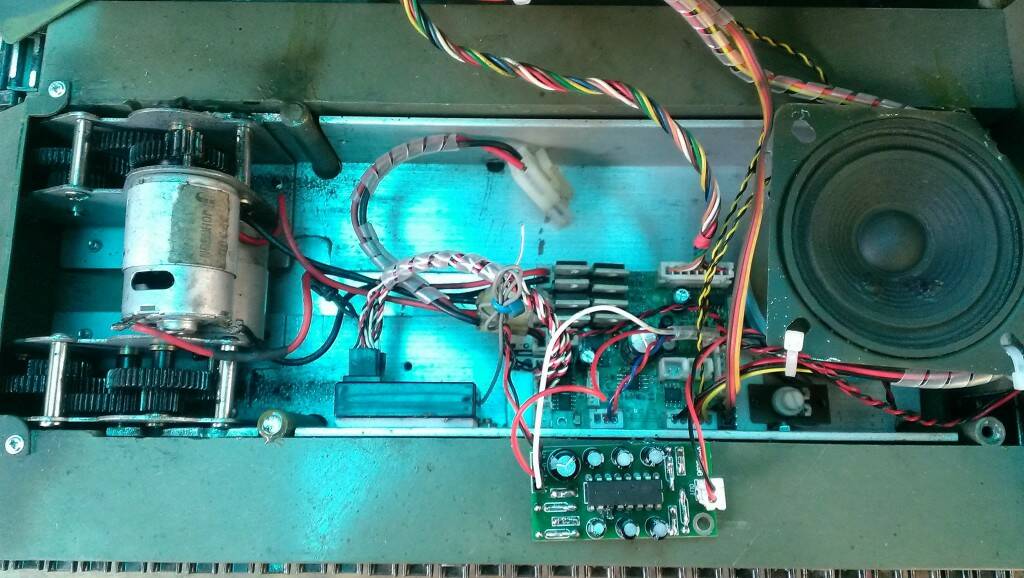

完工圖示^^

個人使用TK22-L2改裝~效果很滿意~
8位元,22KHz採樣率的高音質音效發揮得很好~喇叭使用4歐姆5W單體

1/26聚會大家可來聽聽看喔~

huntsam · 發表於 2014年1月23日 12:23 PM

本帖最後由 huntsam 於 2014年1月23日 12:25 PM 編輯

太棒了，我也來改ㄧ下，功率放大該哪買，感謝分享。

rubber · 發表於 2014年1月23日 12:36 PM

弄兩個我玩玩看

devil8393 · 發表於 2014年1月23日 12:45 PM

huntsam 發表於 2014年1月23日 12:23 PM
太棒了，我也來改ㄧ下，功率放大該哪買，感謝分享。

沒屋頂有賣場
