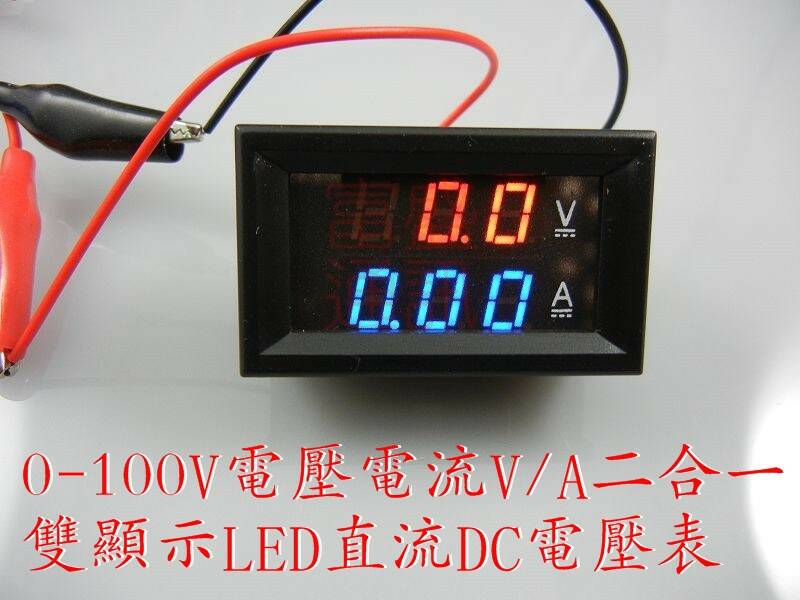

0-100V電壓電流 V/A 二合一雙顯示LED DC數字電壓表

shss

0-100V電壓電流 V/A  二合一雙顯示LED DC數字電壓表
電流最大測10A！！





請注意：             請往下看有示範接線圖片
本電壓表具有電壓電流測量，與一般2條線電壓表不同請具備有電子電工
相關知識的大大才購買，或請有相關知識的朋友安裝，否則很容易
因為接錯線而燒毀！！

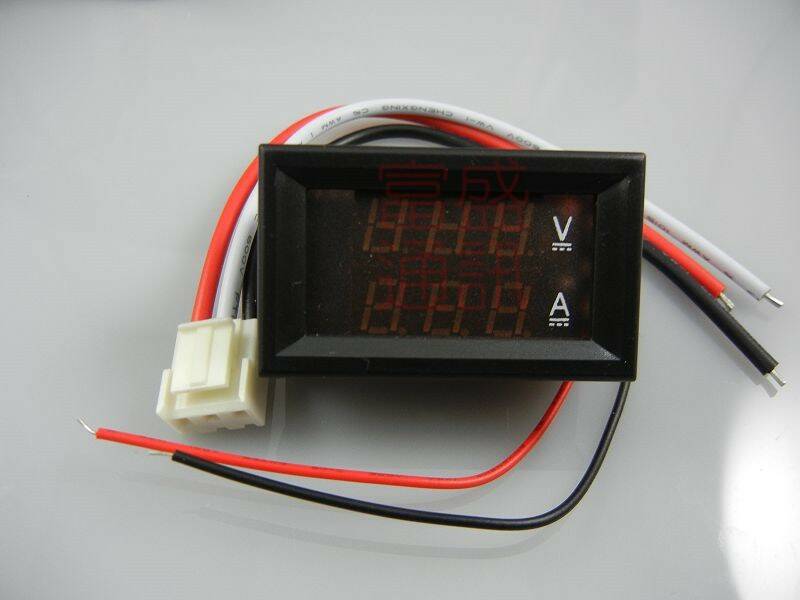

*本電壓表體積小巧，可同時同屏顯示電壓、電流
*本表測試電壓、電流時，電源供電取自測試回路，無需另外供電
*本表測試電壓0-100V，需另外供電，供電電壓範圍：DC4.5-30V，有反接保護
*注意：最高供電電壓不能超過30V，否則燒毀，不可修復
*測量電流，請根據實際使用量程選擇，必須在量程範圍內使用，否則會損壞。

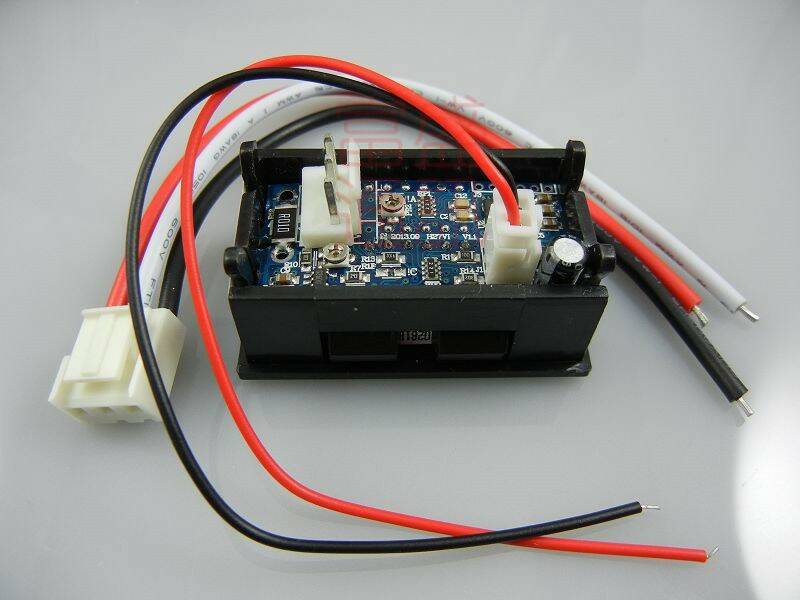

*本表配有5條接線，2條供電，3條測量，方便接入汽車/電動機車/摩托車車內線路
  用於監視電瓶電壓，及時掌握電瓶電壓狀態，也可用於其它產品電壓、電流測量用途

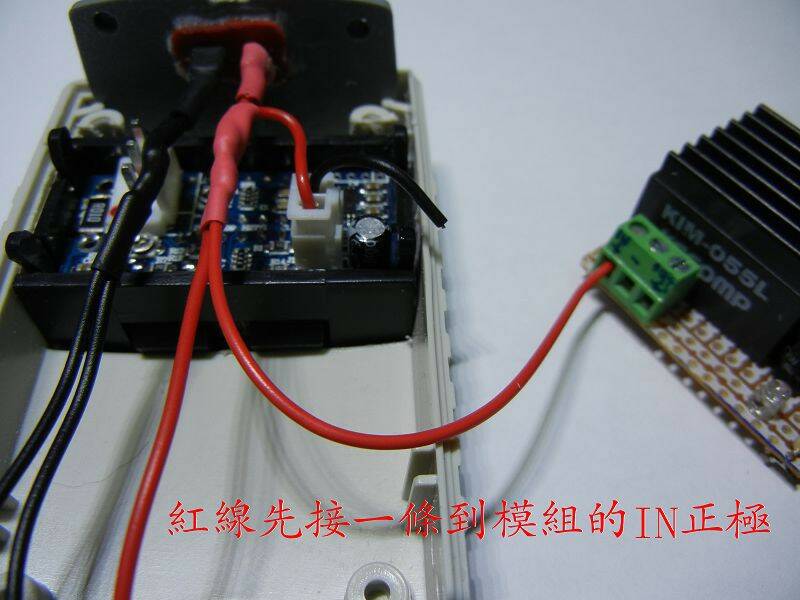

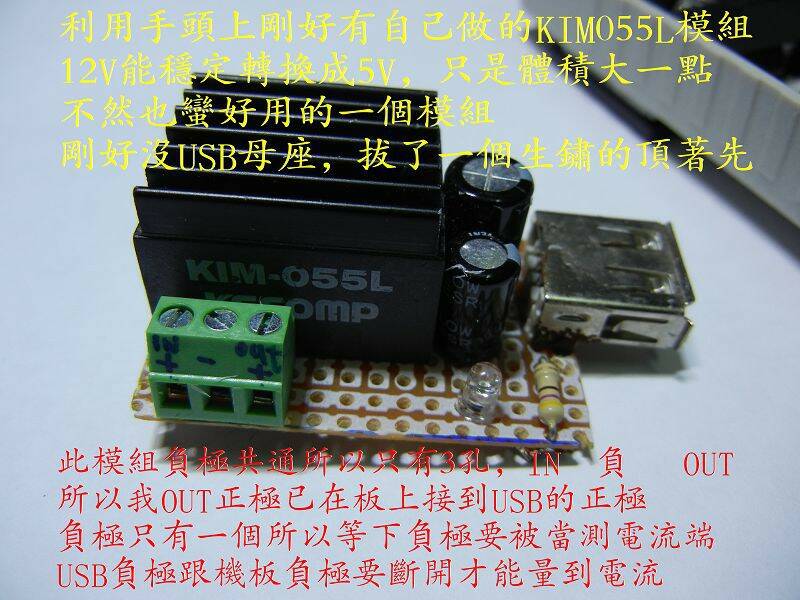

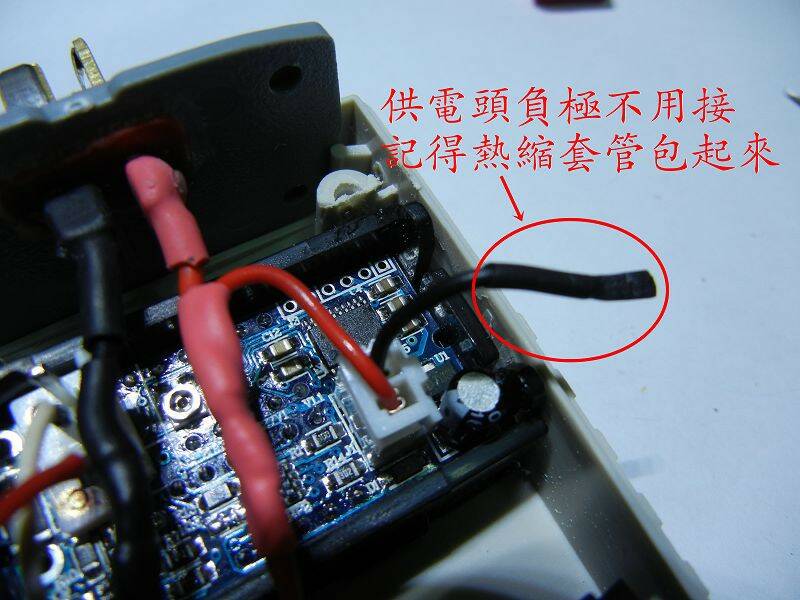

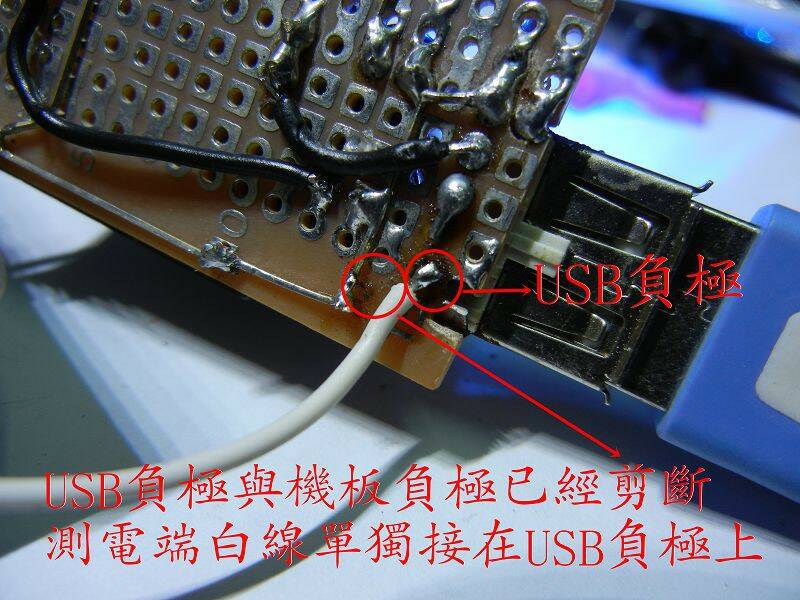

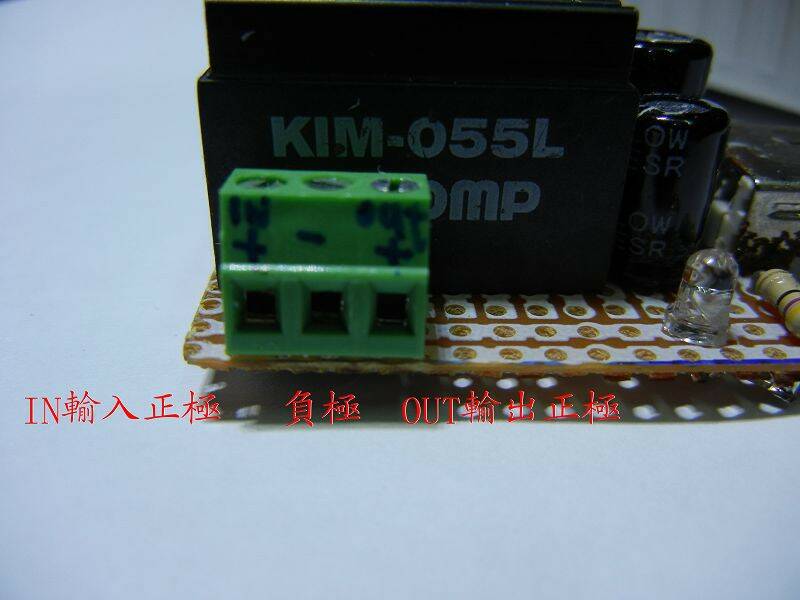

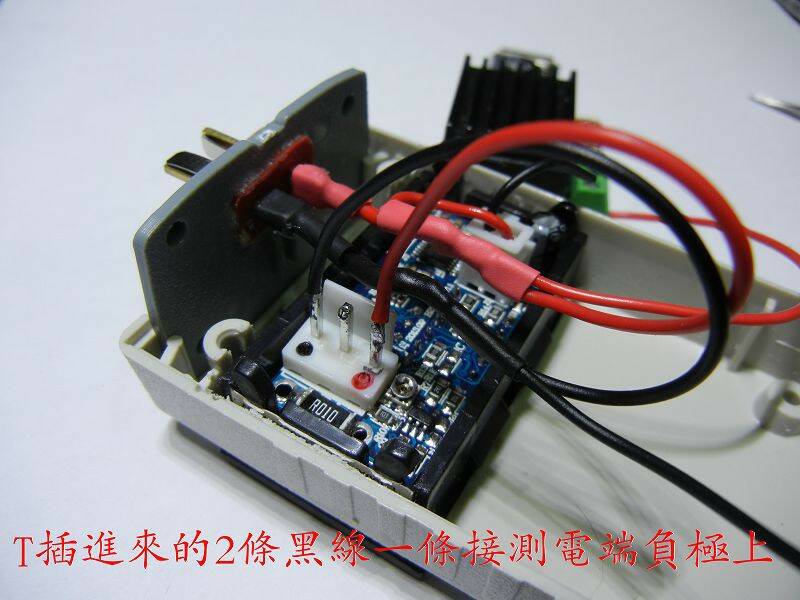

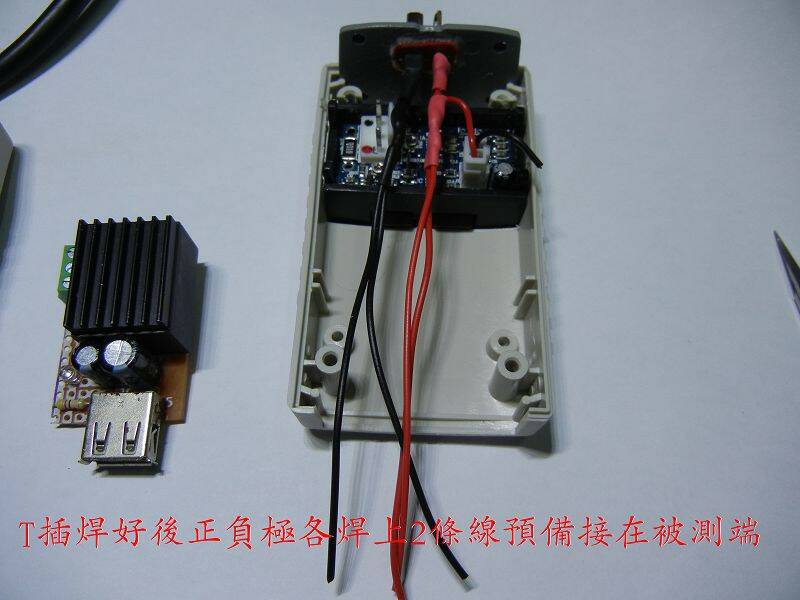

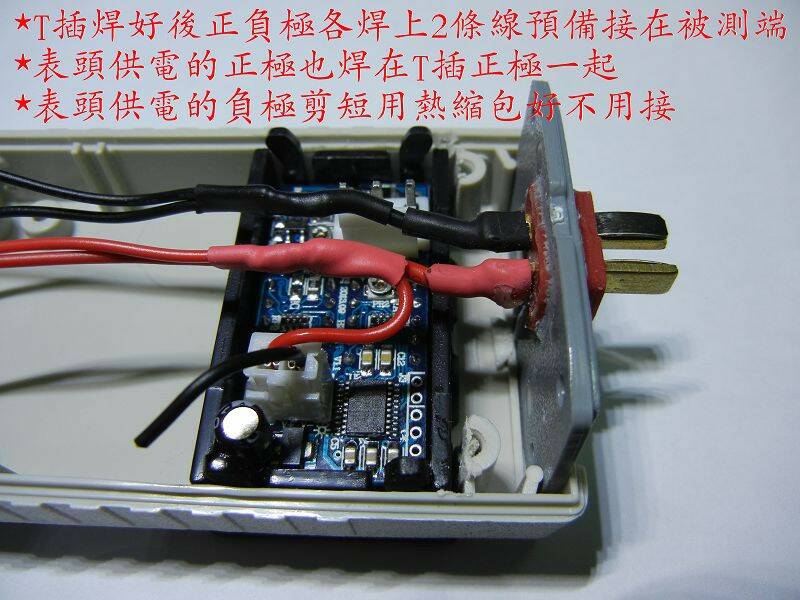

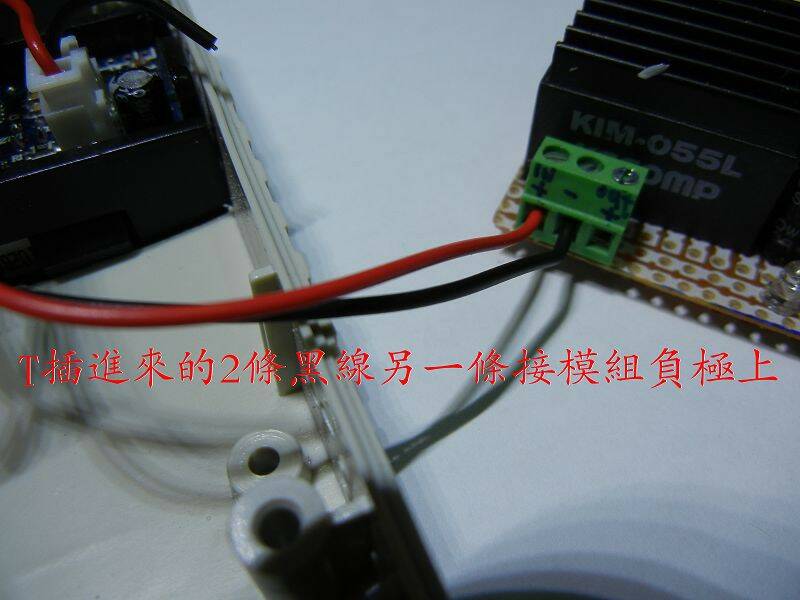

由於廠商提供的接線圖不好懂，因此小弟利用手頭上現有材料示範一下

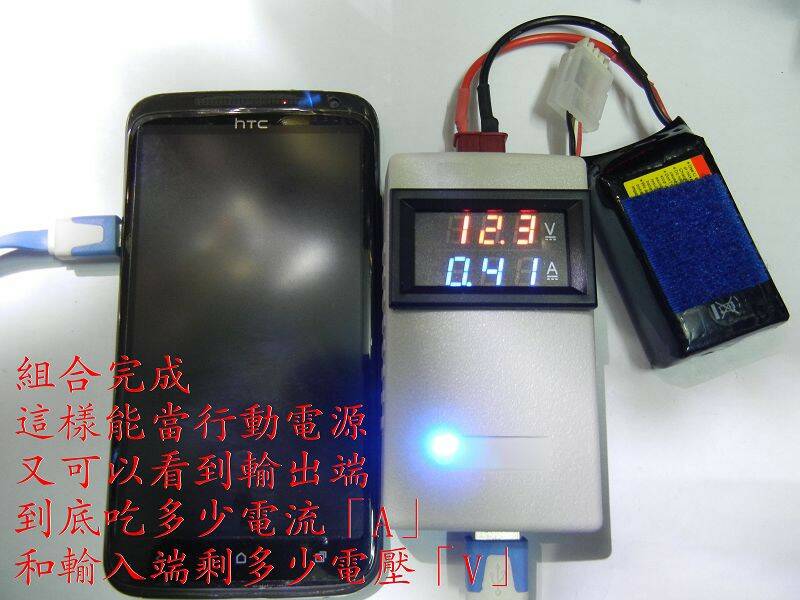

做一個也是5V模組，接完線組合好就能當成行動電源，就能看到電流「A」
吃多少，剩多少電壓「V」，二合一電表的用途就能簡單用上，但小弟還是強調
如果沒把握還是要請人幫忙以免燒毀，小弟做一個常用的會接，再深的問題
小弟可能無法回答,例如接在機車汽車之類的，因為沒試過也沒接過，還請見諒！

jmy

一個多少錢？請PM帳號。

shss

jmy 發表於 2014年1月19日 06:45 AM
一個多少錢？請PM帳號。

已PM，感謝！
