求助 multiwii se v2.5飛控接線組裝說明

slk200

小弟剛入手一塊 multiwii se v2.5飛控 但是找不到如何組裝的說明書 不知要怎麼接線 請板上大大是不是可以教小弟 3Q

kimoge169

\
也可以參考這裡http://www點xplong點com/mwc/

slk200

kimoge169 發表於 2013年12月29日 10:35 PM

這塊板子跟我的差很多 我看不懂 要怎麼跟接收和電變連結

kimoge169

slk200 發表於 2013年12月29日 10:39 PM
這塊板子跟我的差很多 我看不懂 要怎麼跟接收和電變連結

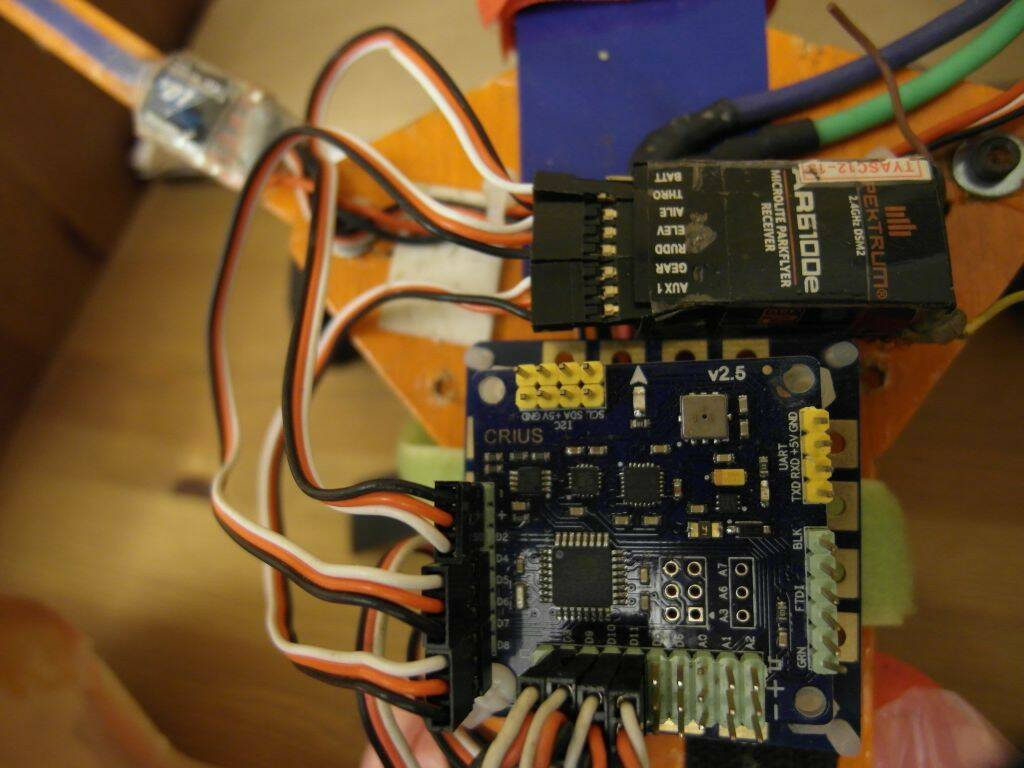

板子每家作的都有點不同,板上都會有編號D3,D9,D10,D11,D5,D6這6組接電變的,THR,ROLL,PITCH,YAW,AUX1這些接 接收機的   FTDI這組接 FTDI USB模組的  TTL串口是接藍芽模組的

slk200

他這塊飛控板附的線有跳線 不知道要怎麼插

kimoge169

slk200 發表於 2013年12月29日 11:03 PM
他這塊飛控板附的線有跳線 不知道要怎麼插

你可以 po飛控板子跟他附的線 照片 上來看看
