碟式無刷馬達分享

[複製鏈接]
發表於 2006年10月3日 04:10 AM | 顯示全部樓層 |閱讀模式
繼之前搞的內轉迷你無刷
因礙於 轉速 扭力 耗電流  重量 不夠完美
加上施工 超級困難 因 內轉磁鐵 與 外殼 僅有 1.5mm 距離 繞線要精細圈數又要足夠 實在很難安裝
五顆 僅有一顆會成功 唉
想破頭還是無解

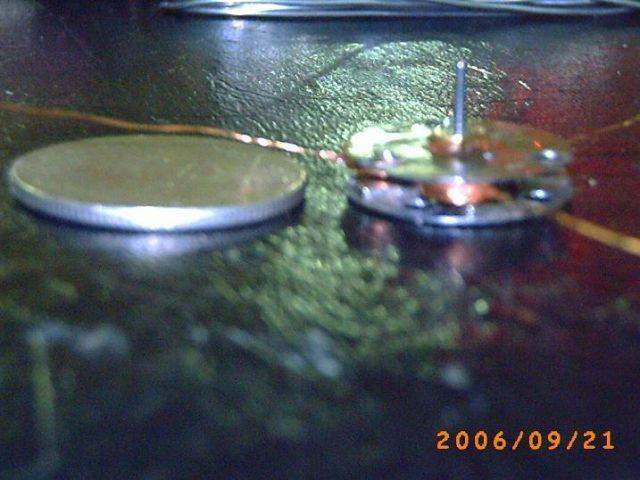

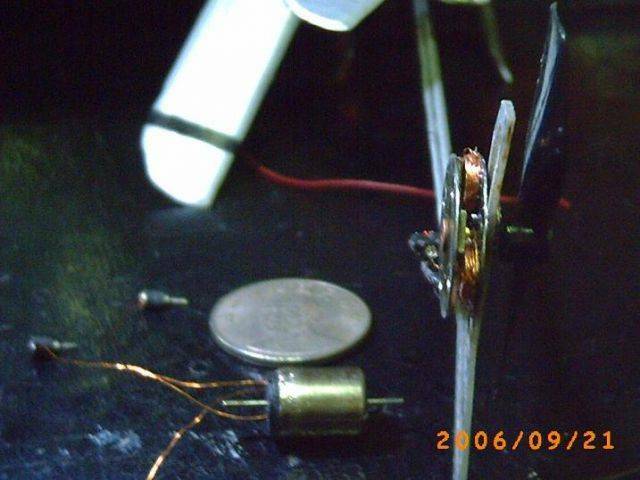

於是不再 鑽牛角尖  改採外轉 碟式 結構 終於 更輕 更薄 更厲害 的迷你無刷馬達完成

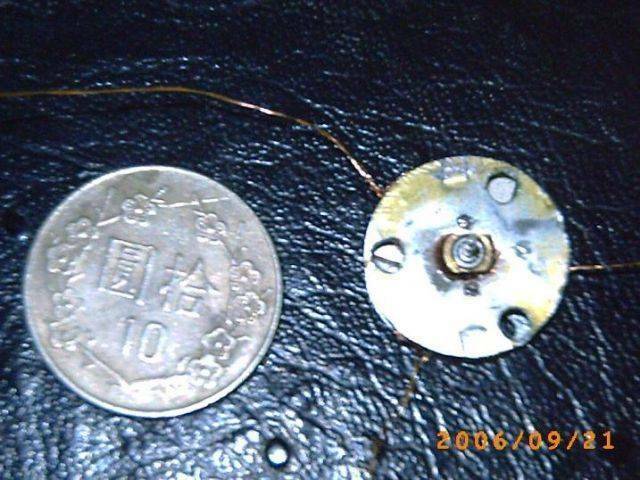

直徑 20mm  厚 3.8mm  軸心 1mm  雙陪林固定座
採用 39 號線 雙繞一極 68 圈 共三極  磁鐵四極    碟式無刷馬達 僅供參考  還可以改雙碟

尾馬達不夠力 鎖定 右向 不足

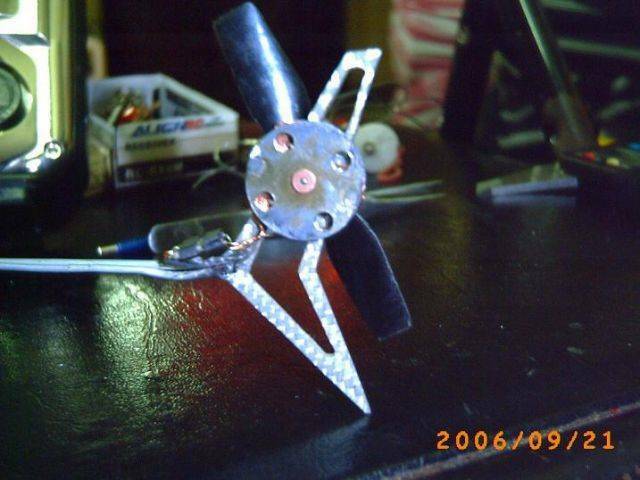

又改良 尾馬達 成 碟式無刷馬達 有夠猛 鎖尾功力大增




上一篇:屠龍記..
下一篇:Century Raven 油機改電動直升機
回復

使用道具 舉報

發表於 2006年10月3日 04:53 AM | 顯示全部樓層
回復 按讚

使用道具 舉報

發表於 2006年10月3日 06:27 AM | 顯示全部樓層
這方式 好像磁碟機內的做法 讚讚讚!!!
回復 按讚

使用道具 舉報

發表於 2006年10月3日 08:08 AM | 顯示全部樓層
好厲害~~~~~~~~叔叔有練過
