STO GOPRO無刷雲台第三軸升級套件安裝

[複製鏈接]
發表於 2013年11月5日 06:23 PM | 顯示全部樓層 |閱讀模式
本帖最後由 kupu 於 2013年11月5日 06:31 PM 編輯

希望本文對大家有幫助 ^_^

STO GOPRO雲台原本設計是兩軸使用,而且原始的高度放到藍色精靈下面剛剛好,腳架不用修改。
由於目前第三軸控制器慢慢成熟,所以繼續開發這個套件。
這個升級套件的硬體安裝十分簡單。首先,由於雲台控制器版有些不同,在安裝的時候,主要會影響安裝方式的地方有兩個,一個只控制板上pin的方向,請參考下圖,主要有水平以及垂直兩種。


垂直插針如下圖。
水平插針如下圖。
而感應器安裝方式也有兩種,一種是透過兩個呂柱固定,另外一種則是使用雙面膠貼合。
Image00004.jpg Image00005.jpg
第一步是先將原本個固定座拆下。
將原本固定做上頭的鋁塊移動到新的升級套件上頭,如下圖所示;
接著將原本控制器固定的四個塑膠螺絲拆下。
焊接延長電源線。這個部分會使用到電烙鐵,請小心將JST公頭焊接到原本控制板電源供應接點的反面。這個部分是希望能夠同時供電給兩塊控制器。請注意正負。
以下這個步驟,如果你原本的控制板是垂直的插針,這時候請將新買的水平插針的控制器依照下圖使用8mm的尼龍柱鎖上。如果你原本的控制器也是水平插針,則順序無限制。
接著將好的延長電源接頭插到第二片控制器。請注意正負極。
使用16mm的尼龍柱將第二片控制器固定好。

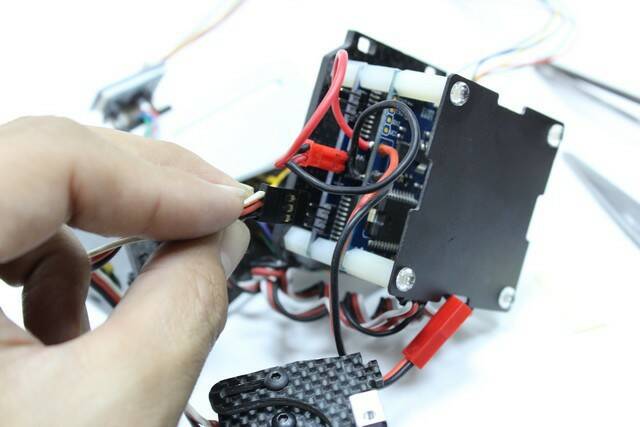

將控制器接上無刷馬達,如果你原本的控制器是使用垂直插針,需要如圖一樣稍微將接頭折彎,才能將第三層的電池固定板安裝上去。
將電池固定板使用塑膠螺絲安裝好。
固定新的感應器。請使用雙面泡棉膠。
如果你原本感應器是使用鋁柱固定,則按照下圖方式固定。(感應器的方向可透過軟體設定)
Image00017.jpg Image00018.jpg
如果你的感應器原本也是黏上的,請按照下圖固定。固定好之後再使用尼龍樹線帶綁緊。
Image00019.jpg Image00020.jpg



YAW無刷馬達接上新的控制板,(接到哪一個馬達輸出接頭可以透過軟體設定)

將第三軸馬達升級套件鎖上。

最後是使用束線帶將連接線以及感應器固定好。
撿掉多餘的部分。
完成。

在使用上,電池需要使用3S lipo pack,重量在50-60g之間。這個重量會影響到第三軸的運作,請確實遵守。

接下來是參數調整。這個部分比兩軸的模式困難許多。在兩軸模式下,任何一軸的運作只會被另外一軸影響,但是三軸模式下,任何一軸的運作會受到另外兩軸運作的影響。所以調整會花上許多時間。我們有提供第三軸的建議參數,不過這個參數的設定還是會受到原本控制器的參數影響而不同。僅供參考。
這個產品在購買前,請先確認你有以下經驗。
1.     具有簡單焊接技能。
2.     會透過軟體調整控制器,並且有調整過的經驗。

另外你的Phantom需要升級到碳纖維增高腳架,延伸手臂及十吋的碳纖槳, (特別是延伸臂跟10吋槳,這個不改會飛不起來)
如果你只攜帶一個2200mah電池,飛行時間約4min。建議攜帶兩顆電池。
