X3十字盤調整器~~(STO通用型十字盤調整器改裝分享)

[複製鏈接]
發表於 2013年10月15日 10:00 PM | 顯示全部樓層 |閱讀模式
本帖最後由 maxadsl 於 2013年10月15日 10:25 PM 編輯

STO通用型十字盤調整器>改For X3(6mm主軸)


X3主軸為6mm
目前市面上沒有適用的十字盤校正器

我有一個信天翁做的通用調整器
但是他也沒有6mm的孔
突然想到我套個軸承就可以用
分享給大家

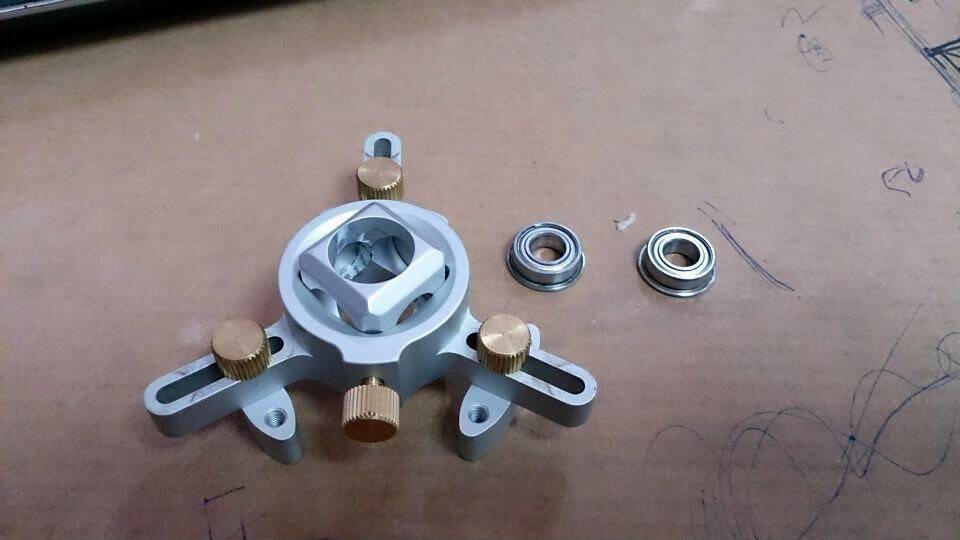

通用型十字盤調整器加兩顆法蘭軸承
我使用的規格為F6x12x4 也可以用F6x10x3

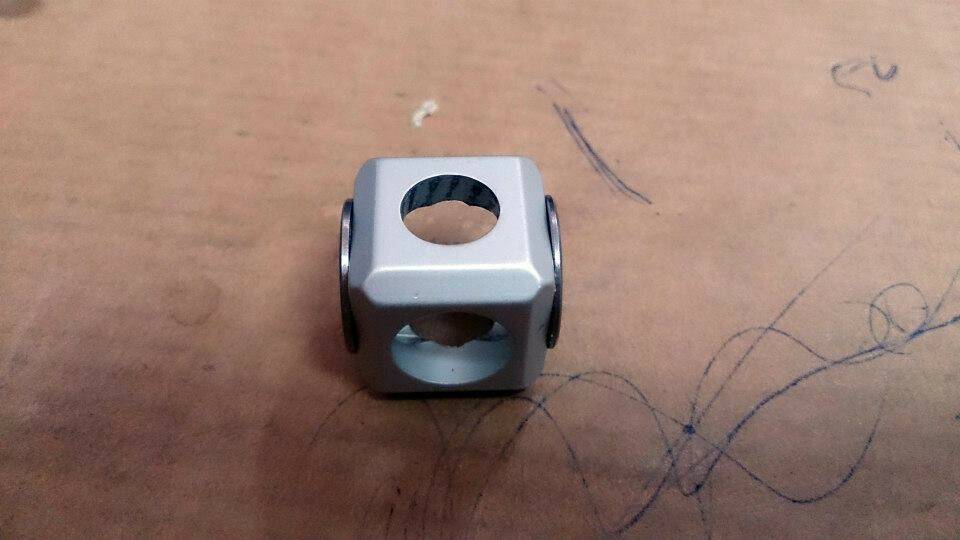

直接塞~STO出品~尺寸有夠精準~稍微歪就進不去

凸緣尺寸剛剛好
完成囉~~X3可以校準囉








上一篇:請問這台 450 值的買嗎?
下一篇:futaba 十字盤選項請教
發表於 2013年10月16日 01:02 PM | 顯示全部樓層
好聰明、給您一個囋
發表於 2013年10月17日 10:29 AM | 顯示全部樓層
不错!不错!以现成的东西小改一下就能用了。

请问下楼主校准器缩到最小半径约多少呢?谢谢
 樓主| 發表於 2013年10月17日 05:59 PM | 顯示全部樓層
jsc1974 發表於 2013年10月17日 10:29 AM
不错!不错!以现成的东西小改一下就能用了。

请问下楼主校准器缩到最小半径约多少呢?谢谢 ...

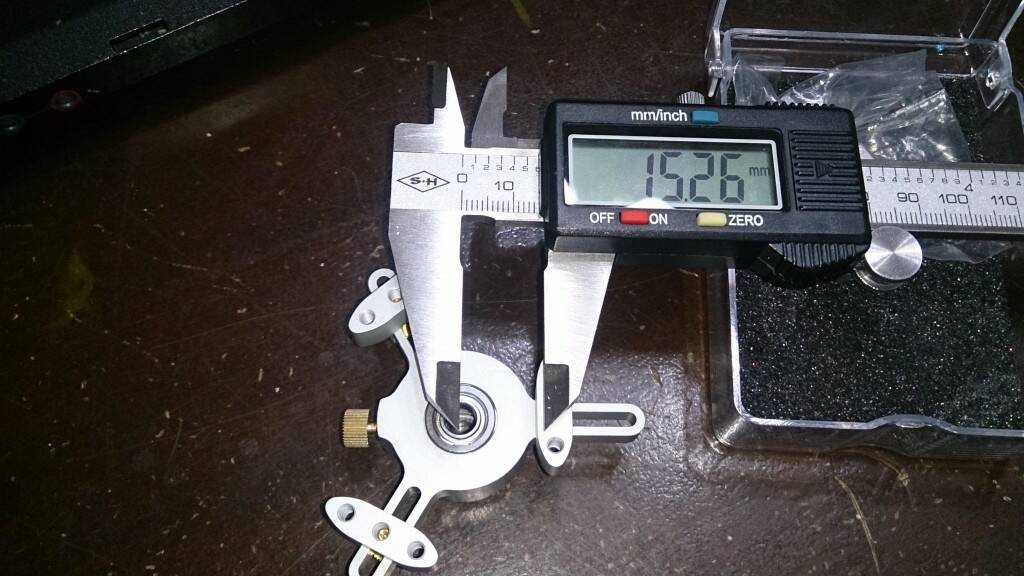

大約半徑15mm
