請教分壓線接頭 JST-XH 有正反之分嗎?

[複製鏈接]
發表於 2013年10月1日 01:06 PM | 顯示全部樓層 |閱讀模式
各位好,去年買了一塊三百元左右的六並充板,最常見的那一種,兩顆電池,用 880-ds 充,先插分壓線,再插主電線,都插好後,兩顆電池的分壓線馬上燒起來,再顆電池當場報廢。原貼文在這裡:
http://www.rctw.net/forum.php?mod=viewthread&tid=221471
原來有很多也有燒掉的經驗。

並充板沒有丟掉,一直放著,上個月拿來插看看,才發現它是相反的, 880-ds 分壓孔的右邊是負極,並充板的黑線朝右的話,插不進去,朝左就可以,原先我以前插得進去的話,表示方向正確,插不進去表示方向不對,上次插得進去,自然認為方向是正確的,結果反是錯的。最近我又買了一塊分壓板(不是並充板),是大陸充電器用的,要插入 880-ds,黑線朝右時一樣是插不進去,黑線一定要朝左,正負極完全相反,真的不燒也怪了。
怎麼 JST-HX 不是統一規格的嗎,怎麼會這樣。我發現有些插頭的針腳在中間,有些在上面,有些在下面,規格又夠亂,針腳在中間可以插兩個方向,插對插錯自己負責,針腳在上面或下方,不是插對,就是插錯,視充電器的插孔而定。




上一篇:海波浪Hyperion EOS 720i SUPER DUO3雙螢幕500W+500W雙充放電器
下一篇:請問電變問題~
回復

使用道具 舉報

發表於 2013年10月1日 01:54 PM | 顯示全部樓層
所以很多東西還是要自己確認過比較保險@@!!
我以前買玩具甩尾車也遇過正負極相反的情況@@!!
所以後還對這一區塊會再三確認@@!!
畢竟很多東西一接反了就沒救了@@!!
回復 按讚

使用道具 舉報

 樓主| 發表於 2013年10月1日 02:59 PM | 顯示全部樓層
ddt681027 發表於 2013年10月1日 01:54 PM
所以很多東西還是要自己確認過比較保險@@!!
我以前買玩具甩尾車也遇過正負極相反的情況@@!!
所以後還對這一 ...

我以為這些插頭會跟電腦週邊一樣,插得進去就是正確,插不進去就是錯誤。如果說分壓頭兩邊都插得進去,我就會特別注意正負極,但因為只有一個方向能插得進去,我自然認為是正確的。這塊六並充板變成不能用在 Mega Power 的所有充電器,但可以用在 iCharge。
回復 按讚

使用道具 舉報

發表於 2013年10月1日 07:46 PM | 顯示全部樓層
本帖最後由 linci34000326 於 2013年10月1日 07:51 PM 編輯

他電路版印刷是U字型
繞半圈後,兩邊極性當然不同
看接頭的卡榫最準

之前有看過你發的文,也是很納悶為什麼會燒掉
今天你自己解釋了....  插反
這問題就不能怪版子了

這塊分壓版我也是用在880DS半年以上,都沒出現過任何異狀
回復 按讚

使用道具 舉報

發表於 2013年10月2日 12:43 AM | 顯示全部樓層
XH接頭的防呆卡槽,只是讓已經正確的線與接口,每次插進去的時候確保不會反向。

至於每個XH接口對應電路時的方向大部分是最右邊是第一針,就是電池第一芯的負極,反之也有的是最左邊定義成電池第一芯的負極。

所以針對這種XH接頭使用上,一定要先確認,標示上最右邊是 - 還是 +,然後二端都要確認排線之黑色要對準 - 記號,而紅色要對準 + 記號,這樣就會正確無誤了。
回復 按讚

使用道具 舉報

 樓主| 發表於 2013年10月2日 08:55 AM | 顯示全部樓層
dksw 發表於 2013年10月2日 12:43 AM
XH接頭的防呆卡槽,只是讓已經正確的線與接口,每次插進去的時候確保不會反向。

至於每個XH接口對應電路時 ...

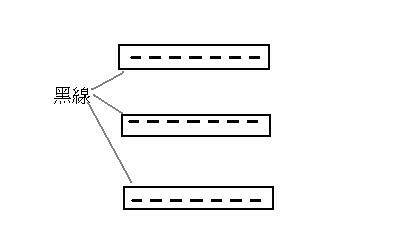

問題是 Mega power 的分壓插孔針腳在中間,買到的分壓板插頭針腳如果在上方的話,就有插錯的可能,因為只有一個方向能插得進去,自然認為是對的。請看圖,買到的分壓板 JST-XH 插頭針腳如是是第二種,會插不進充電器,Mega Power 充電器所附的都是第一種,針腳在中間的。
回復 按讚
